多系统兼容卫星导航定位通讯模块

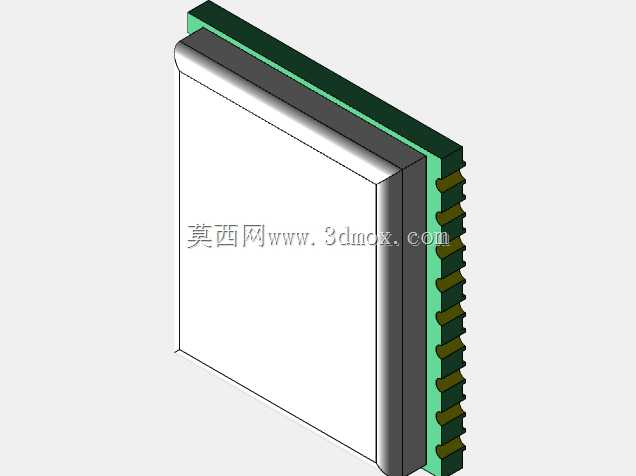

　　在车载定位终端、野外测绘手持设备、物流追踪装置、无人船载导航系统这类需要稳定定位信号的设备开发中，卫星导航模块是核心信号接收单元，本次涉及的多系统兼容模块，可同时接入GPS、北斗、GLONASS三套全球卫星导航系统信号，相比单系统接收模块，在城市高楼遮挡、林区植被覆盖、峡谷地形等信号易受遮挡的场景下，能通过多星座信号互补提升定位固定解的获取速度，降低信号失锁概率，在弱信号环境下的定位可用性提升明显。从结构设计层面看，该模块采用表贴式封装设计，主体为矩形层叠结构，侧边排布半圆柱状信号引脚，引脚间距遵循通用表贴通讯模组的标准间距规范，可直接适配常规厚度的PCB板卡焊接工艺，生产环节可直接通过回流焊完成装配，无需额外定制特殊治具。

　　模块主体的层叠结构从外到内分别为屏蔽金属外壳、密封胶层、核心信号处理电路板，金属外壳采用坡莫合金材质冲压成型，可有效阻隔板卡上其他高频电路对卫星信号接收链路的电磁干扰，外壳边缘做了圆角过渡处理，避免生产装配过程中剐蹭操作人员或周边板卡线路。模块的安装边界设计充分考虑了终端设备的紧凑化需求，整体厚度控制在极低水平，可嵌入到厚度有限的手持设备、穿戴式定位终端内部，安装时仅需在PCB板上预留对应引脚的焊盘位置，模块背部预留的接地焊盘可直接与板卡接地层连通，既提升屏蔽效果，也能增强模块焊接后的结构强度，避免设备在振动工况下出现引脚脱焊问题。从功能实现逻辑上，模块内置的多频信号接收通路可同时解析三个星座的民用频点信号，

　　内部集成的低噪声放大器可将天线接收到的微弱卫星信号进行前置放大，再通过内置的基带处理芯片完成信号解码、伪距计算、定位解算全流程，最终通过标准串口输出NMEA格式定位数据，终端设备主控无需额外搭载复杂的定位解算算法，仅需通过串口读取对应数据即可获取经纬度、海拔高度、移动速度、授时信息等核心参数，大幅降低终端设备的开发周期。在实际选型适配过程中，结构工程师需要注意模块上方的净空区域要求，模块对应的天线馈点位置上方不能有金属构件遮挡，若采用内置陶瓷天线方案，天线与模块的馈线长度需要控制在规范范围内，避免信号传输损耗过大影响接收灵敏度；若采用外置天线方案，模块端的天线接口阻抗需要匹配50欧姆标准，与常规GNSS天线的阻抗参数保持一致，

　　无需额外增加阻抗匹配电路。模块的引脚定义遵循行业通用规范，除了必要的电源引脚、串口收发引脚外，还预留了复位引脚、脉冲秒信号输出引脚、备份电源引脚，其中备份电源引脚可在主电源断开时为模块内部的星历存储电路供电，下次上电时可快速利用已存储的星历信息完成定位，无需重新搜星，大幅缩短冷启动到定位完成的时间。在工业级应用场景中，该模块的宽温工作设计可适配户外设备的极端温度工况，外壳密封结构可抵御一定程度的潮气侵入，满足户外作业设备的长期使用可靠性要求，在物流货运车辆的追踪终端上，该模块可配合车载主控实现车辆实时位置上报、行驶轨迹记录、电子围栏报警等功能；在农业植保无人机上，该模块可配合飞控系统实现精准航线飞行、作业断点续飞；在地质勘探的手持定位设备上，该模块可在无手机信号的野外区域提供稳定的定位坐标输出，支撑勘探点位的精准标记。
