3.81间距插拔式接线端子结构设计

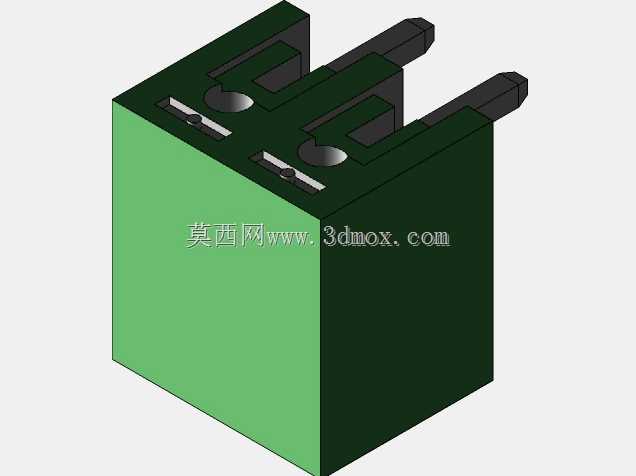

　　这款插拔式接线端子是工业电控、通讯设备内部线路连接场景中极为常用的互联部件，日常选型中经常会在小型PLC扩展模块、工业通讯网关、嵌入式控制板、信号采集终端的PCB板上看到同规格产品的身影，核心作用是实现板载线路与外部线束的快速可拆连接，避免直接焊接线束带来的后期维护拆换困难问题，也能大幅降低产线装配时的接线工时。从结构设计逻辑来看，这款端子采用直针焊板结构，两个焊针沿端子本体长度方向排布，针脚间距严格遵循3.81mm的行业通用规格，适配标准2Pin位的接线需求，焊针长度经过精确核算，既能够满足常规1.6mm板厚PCB的波峰焊透锡要求，又不会因为针脚过长导致焊后余长触碰板上其他走线或结构件。端子本体采用绿色阻燃PA材质注塑成型，

　　本体上的两个插拔腔做了对称式防呆设计，每个腔体内置的弹片接触结构经过弧度优化，公端对插后能够保持稳定的接触压力，即便设备处于存在一定振动的工业现场环境，也不会出现接触松脱、信号瞬断的问题。安装边界方面，端子本体的宽度、高度以及焊盘定位尺寸都严格匹配行业通用安装规范，设计PCB封装时只需要按照3.81mm间距设置两个直径1.0mm的焊盘，预留出本体对应的长宽安装区域即可，不需要额外做定制化的结构避让，能够直接兼容市面上同规格的公端插头，替换通用性极强。在实际设备装配场景中，这类端子多用于低压信号回路、小功率供电回路的连接，额定载流能力能够满足常规信号传输、小电流供电的需求，插拔寿命能够达到数百次以上，

　　完全覆盖设备全生命周期内的维护拆接需求。设计建模过程中，对端子的插拔导向斜面做了细节还原，公端插入时能够顺着导向斜面顺滑滑入接触腔，不会出现插偏顶坏内部弹片的问题；本体侧面的卡位凸台结构也做了精确复刻，该结构用于公母端对插后的卡扣锁合，避免拉扯线束时公端直接从母座上脱落。焊针与塑料本体的结合位置做了防退滚花设计，建模时还原了滚花段的结构特征，确保焊针在注塑后能够与本体牢固结合，不会在插拔受力时出现焊针松动、退针的问题。对于结构设计人员来说，这类标准件的三维模型精度直接影响到整机结构的干涉校验结果，建模时严格按照实物的实际尺寸还原了本体的倒角、拔模斜度、焊针的偏位公差，在做PCB布局、整机结构装配校验时，能够准确判断端子与周边外壳、

　　其他元器件的安全间隙，避免出现装配时端子顶到外壳、或者与相邻元件距离不足导致安规不达标的问题。在通讯设备应用场景中，这类端子经常用于RS485通讯接线、开关量信号接线、传感器供电接线等场景，相比螺丝固定式的接线端子，插拔式的设计能够让现场接线、设备调试的效率提升不少，现场施工时可以先把线束压接在公端插头上，最后统一插到板载母座上，不需要在狭小的设备壳体内逐个拧螺丝固定导线，大幅降低现场施工的操作难度。
