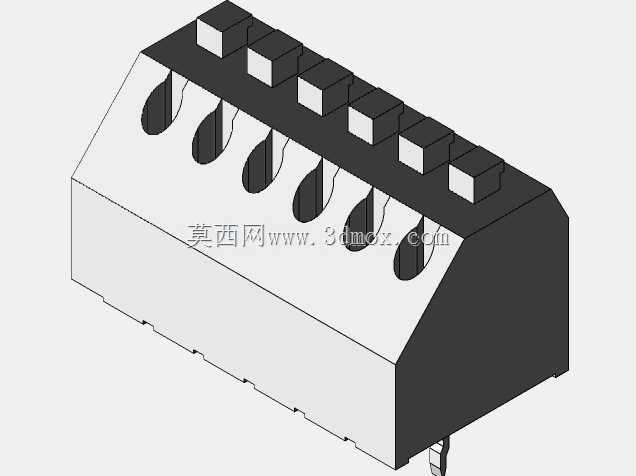

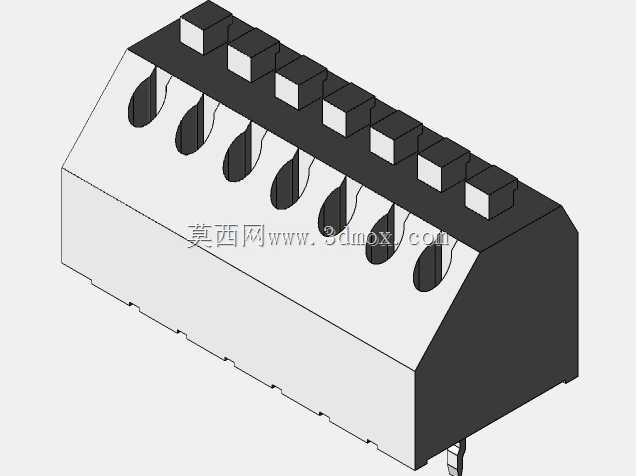

在工业控制板卡、通讯设备主板、小型电源模块的PCB布线环节,板载接线端子是实现板内电路与外部线缆可靠导通的核心连接件,这类直插式弹簧接线端子的应用场景覆盖了从低压信号传输到小功率动力接线的多数板端连接需求,相比传统螺丝锁紧端子,它的接线效率更高,抗振动松脱能力更强,在批量组装的产线环节能大幅降低接线工时。这款端子采用按钮式弹簧锁紧结构,接线时只需按下顶部操作按钮,即可撑开内部弹簧夹片,将剥好的单股或多股镀锡导线直接插入接线孔,松开按钮后夹片会自动抱紧导线,依靠弹簧的持续预紧力保证接触压力稳定,避免长期使用后因金属蠕变、设备振动出现的接触不良问题,夹片接触部位采用镀锡处理,降低接触电阻的同时提升抗腐蚀能力,适配0.5-2.

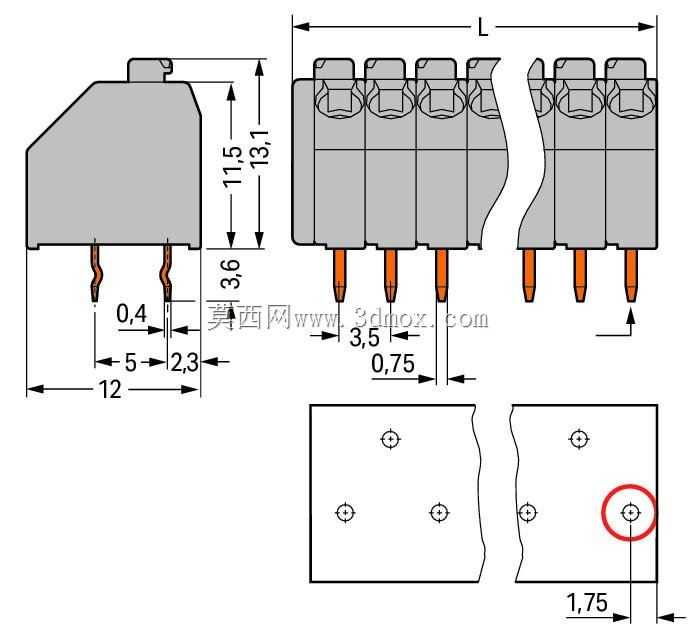

5平方毫米的常规导线规格,满足多数板载接线的载流需求。从安装边界来看,这款端子采用直插式PCB焊针设计,焊针间距为3.5mm,对应PCB上的焊盘孔位中心距同样为3.5mm,焊针直径适配常规1.0mm左右的PCB钻孔尺寸,焊针伸出PCB板面的长度为3.6mm,能够满足1.6-2.0mm厚度常规PCB的波峰焊或回流焊焊接要求,焊接后焊针与焊盘的结合强度能满足常规布线的拉力要求。端子本体的单极宽度为3.5mm,整体高度方向,从PCB板面到端子顶部的总高度为13.1mm,其中接线孔中心距离PCB板面的高度为11.5mm,这个尺寸预留了足够的导线弯曲空间,避免导线接入后过度弯折损伤线芯。端子的进线端采用斜向开口设计,
导线插入方向与PCB板面呈一定倾角,既方便操作人员在设备内部空间受限的场景下完成接线操作,也能降低导线根部的应力集中。在PCB布局设计时,端子的安装定位需要注意,相邻两极的焊盘中心距严格控制在3.5mm±0.1mm,焊盘直径建议设计为1.8-2.0mm,避免焊接时出现连锡问题;端子本体距离PCB板边的最小距离建议不小于2.3mm,保证端子固定后不会超出板边,同时给外壳装配预留足够间隙。多极拼接的端子整体长度随极数增加线性变化,单极长度方向占用尺寸为3.5mm,设计时需要根据实际接线极数核算总长度L,在PCB上预留对应的安装空间,同时端子底部与PCB板面贴合的部位设计有定位凸点,对应PCB上的1.75mm定位孔,
焊接前可以先将端子的定位凸点插入定位孔,实现预固定,避免焊接过程中端子偏移导致焊针对位不准。这款端子的绝缘本体采用阻燃PA66材质,满足UL94-V0阻燃等级,能够在工业设备常见的-40℃到105℃工作温度范围内保持绝缘性能稳定,不会因温度变化出现开裂、变形问题,绝缘本体的爬电距离与电气间隙符合低压电器相关安全标准,相邻两极之间的绝缘屏障能有效避免极间飞弧、短路问题,适配AC/DC 300V以下的电路接线场景。在实际选型应用中,这类端子常被用于PLC扩展模块、工业通讯网关、小型开关电源、传感器接线端子排等产品的PCB设计中,相比螺丝端子,它不需要操作人员使用螺丝刀逐个锁紧,接线效率提升60%以上,同时弹簧锁紧结构的抗振动性能更优,在有持续振动的工业设备场景下,长期运行的接触可靠性远高于普通螺丝端子,不会因为螺丝松动导致信号中断、供电接触不良等故障。建模过程中需要重点还原内部弹簧夹片的运动行程,保证按钮按下时夹片的张开尺寸与实际产品一致,焊针的位置度公差控制在±0.05mm以内,确保模型导出后能直接用于PCB封装设计,绝缘本体的壁厚、加强筋结构也需要按照实际产品还原,保证结构强度仿真的准确性,为后续的整机结构干涉检查、装配模拟提供精准的数字模型支撑。
