移远EC21 AU 4G通讯模块三维结构

　　做工业物联网终端结构设计的工程师，大概率都绕不开这类Cat.4等级的4G通讯模组选型，这次拆解建模的移远EC21 AU版本，是面向澳新、东南亚等区域频段做适配的制式模块，日常做智能网关、车载T-BOX、远程数采终端、共享设备主控板的时候，这类LCC封装的模组是核心的无线通讯载体，建模的时候首先要把安装边界卡准，毕竟这类贴片模组的焊盘位置、外围避让空间直接决定了PCB投板后的良率，差0.1mm都可能出现虚焊或者外围器件干涉的问题。

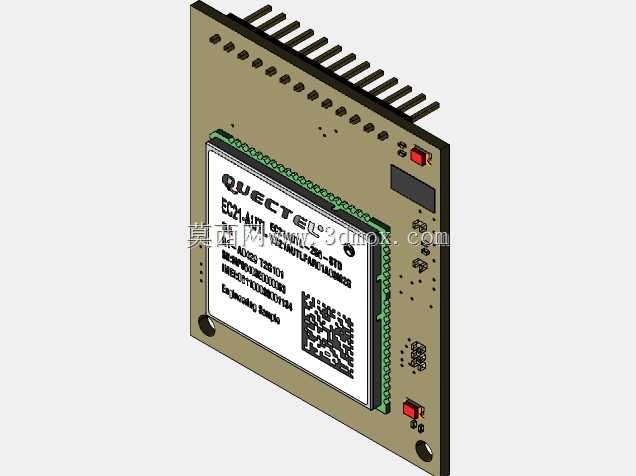

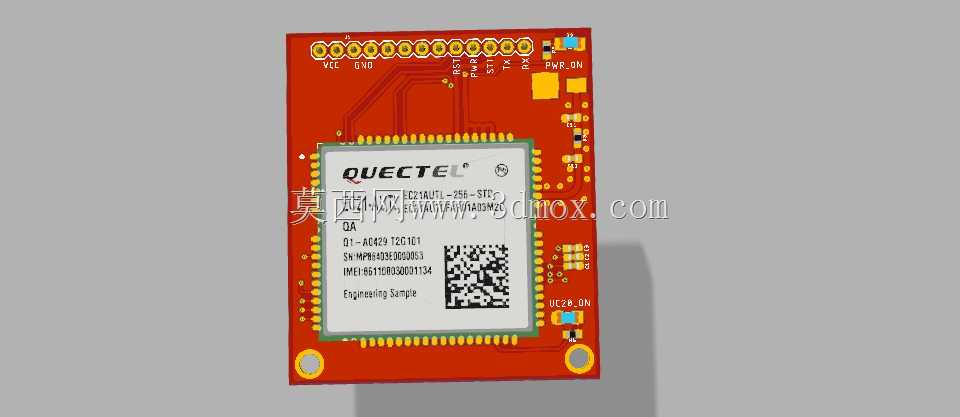

　　先从实际应用场景说，这类模组不是单独使用的元件，是要焊接在终端设备的主控PCB上，负责把设备的串口数据透传至运营商蜂窝网络，比如户外的环境监测站，要把温湿度、空气质量数据实时回传云端，靠的就是这类模块建立蜂窝链路；还有共享充电宝、自助售货机这类无人值守设备，扫码后的指令传输、交易数据上传，也依赖这类4G模组的稳定连接；甚至部分车载后装的定位终端，也是用这类模组集成GPS功能，同时做位置数据回传和远程车况诊断。建模的时候首先还原了模组的红色PCB基板本体，基板四角的金属定位孔是重点，这几个孔是生产过炉时的定位基准，也是后期做结构固定时的辅助定位点，孔径和孔位坐标完全对照实物规格书做1:1还原，避免后期做外壳设计时出现固定柱干涉的问题。

　　模组正面的核心区域是屏蔽罩覆盖的基带、射频芯片区域，建模时还原了屏蔽罩的冲压台阶结构，这个屏蔽罩不是平整的金属片，边缘有压合的卡扣结构，焊接在PCB上的时候可以完全罩住核心射频电路，避免外界电磁干扰影响信号灵敏度，也防止模组自身的射频辐射干扰主板上的其他敏感电路，比如MCU、ADC采样电路这类对电磁干扰敏感的部分，和模组的布局间距在做整机设计时至少要留3mm以上的净空，建模时也把这个净空边界做了隐性标注，方便结构工程师直接调用参考。正面的丝印层还原了QUECTEL的品牌标识、模组型号、SN码区域和二维码位置，这些丝印位置是生产时的溯源标识，做整机结构设计时要注意外壳的开窗位置不要遮挡这些标识，方便后期生产质检、售后维修时核对模组信息。

　　再看引脚部分，模组四周排布的半孔焊盘是建模的核心难点，这些焊盘是模组和主板连接的电气接口，包含电源引脚、串口引脚、SIM卡接口引脚、网络状态指示引脚、复位引脚等，每个焊盘的宽度、间距、半孔的金属化深度都严格对照实物尺寸还原，电源引脚的宽度比信号引脚更宽，毕竟模组发射信号时的峰值电流可以达到2A，过流能力不足会导致模组重启、掉线，建模时特意区分了电源引脚和信号引脚的宽度差异，方便PCB工程师做封装设计时直接参考。模组板边的几个贴片元件，包括电容、ESD防护管、射频匹配电路的阻容件，也都做了等比例还原，这些元件的高度是做外壳避让的关键，比如射频前端的匹配电容高度略高于其他阻容件，外壳内壁和PCB的间距至少要留1.5mm以上，避免压到元件导致短路。

　　设计思路上，这类商用通讯模组的结构设计核心是可靠性优先，所有的元件布局都围绕射频性能和生产良率做优化，比如主天线的馈点位置在模组板边的角落，远离电源回路的干扰区域，SIM卡接口的引脚做了ESD防护管布局，贴近引脚位置减少走线长度，避免静电打坏SIM卡接口。建模时也还原了模组上的网络状态指示灯焊盘位置，这个指示灯一般是绿色，用来指示模组的注册状态、数据传输状态，做外壳设计时要在对应位置做导光柱或者开窗，方便现场运维人员直接观察设备的联网状态，不用拆开外壳就能判断故障点。

　　安装边界方面，这款模组的整体长宽尺寸是标准的LCC封装尺寸，厚度控制在2.2mm以内，焊接在主板上之后，整体突出主板的高度就是元件的最高高度，也就是屏蔽罩的高度，大概1.8mm左右，做整机堆叠设计时，模组上方不要布置任何过高的元件，也不要有金属结构件遮挡，金属遮挡会直接导致射频信号衰减，信号灵敏度下降，甚至出现搜网失败的问题。如果是做金属外壳的设备，必须在模组天线对应的位置做天线开窗，或者把外接天线的馈线引到外壳外部，建模时也标注了主天线、分集天线的对应位置，方便结构工程师做天线布局参考。

　　从结构工程师选型的角度说，这类成熟商用模组的三维模型最大的作用，就是在方案设计阶段直接导入整机装配体，提前排查干涉问题，不用等拿到实物样品再测量尺寸，能大幅缩短研发周期，尤其是做多款不同型号模组兼容设计的时候，直接对比不同模组的焊盘位置、安装孔位、外围尺寸，就能快速判断是否可以做Pin to Pin兼容设计，减少PCB改版的次数。建模时所有的倒角、圆角都按照实际生产的工艺做了还原，比如PCB板边的圆角、屏蔽罩边缘的冲压圆角，没有做理想化的直角结构，保证模型导入后和实物的装配误差控制在0.05mm以内，完全满足结构设计、PCB封装设计的精度要求。
