这类封装的电池管理IC普遍用在蓝牙耳机充电仓、小型手持通讯终端、便携医疗检测设备、低功耗传感器节点的电源管理回路中,负责锂电池的充放电过流保护、电压监测、温度阈值管控、剩余电量估算等核心功能,是小容量锂电池供电设备中不可或缺的核心半导体器件。在进行PCB布局设计时,首先要明确该封装的安装边界:引脚的成型角度为42度±3度,引脚伸出本体的长度控制在1.0mm到1.2mm之间,引脚的共面度要求控制在0.1mm以内,避免贴装过程中出现虚焊、立碑等工艺缺陷;封装本体底部与PCB表面的间隙需要保留0.15mm到0.25mm,确保焊锡回流过程中助焊剂挥发通道顺畅,同时避免本体与PCB表面的丝印、阻焊层产生硬接触导致的器件偏移。设计该三维结构时,在便携式消费电子、小型通讯终端、低功耗物联网节点的电路板设计环节,表面贴装封装的半导体器件选型与结构适配,直接决定了整板的布局密度、生产良率与长期运行可靠性,SSOP10封装的电池管理IC正是这类场景中极为常用的核心器件。这类10引脚的缩小型小外形封装器件,引脚采用鸥翼式成型设计,单排引脚分布在封装本体的两侧,每侧排布5个引脚,引脚间距为0.65mm,封装本体宽度为150mil也就是3.81mm,本体长度方向的尺寸适配10引脚的排布需求,整体厚度控制在1.75mm以内,完全适配当前主流的波峰焊、回流焊表面贴装工艺要求,不需要额外的通孔加工,能够大幅压缩PCB板的占用面积。从实际应用场景来看,

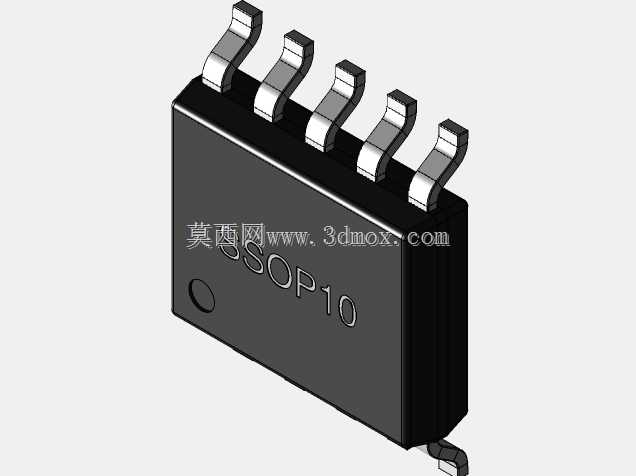

首先按照JEDEC标准中SSOP封装的尺寸规范建立本体基础特征,本体采用环氧树脂模塑料的实体特征还原,表面的丝印标识按照实际量产器件的标注位置做凹陷处理,还原真实器件的标识区域;引脚部分采用可伐合金基材的特征建模,引脚的弯折弧度严格按照量产冲压成型的曲率设置,避免出现直角弯折导致的应力集中问题——实际量产中引脚冲压如果出现直角弯折,在贴装后的温度循环测试中,很容易因为热胀冷缩的应力差出现引脚断裂的失效问题。在结构细节处理上,本体一端的圆形定位标记做了0.2mm深度的凹陷处理,这个标记是SMT贴装过程中视觉识别的核心对位标识,能够帮助贴片机快速判断器件的引脚1位置,避免贴装反向导致的整板报废;
引脚的表面处理层按照镀锡工艺的实际厚度做了特征区分,还原真实器件引脚的可焊层结构。从结构适配的角度来说,该封装的三维模型可以直接导入PCB设计软件做3D布局校验,检查器件与周边贴片电容、电阻、屏蔽罩的装配间隙,确认器件高度方向不会和结构件的壳体、筋位产生干涉;在进行DFM可制造性分析时,也可以借助该模型校验钢网开口的尺寸是否匹配引脚的焊盘位置,评估焊锡量的合理性,减少试产阶段的工艺调试成本。对于硬件结构工程师来说,准确的封装三维模型能够提前规避很多后期试产才会暴露的问题:比如很多新手工程师在布局时容易忽略引脚外侧的焊盘延伸长度,导致波峰焊时相邻引脚出现桥连短路,或者本体与周边器件的安全距离不足,导致返修时热风枪无法均匀加热引脚,
拆换器件时容易扯掉PCB焊盘。这类SSOP10封装的器件相比同引脚数的SOP封装,本体宽度缩小了近30%,在对体积要求严苛的可穿戴设备、小型通讯模组中应用优势明显,但是对贴装精度的要求也更高,所以在建模过程中所有尺寸公差都按照行业通用的JEDEC MO-137规范设置,确保模型和实际量产器件的尺寸偏差控制在0.05mm以内,完全满足结构设计、工艺校验、装配模拟的使用需求。在实际的生产组装环节,该封装的器件能够适配所有主流的SMT产线贴装流程,不需要定制特殊的吸嘴,供料方式可以采用编带包装,适配高速贴片机的飞达供料,贴装节拍可以达到每小时3万点以上,完全满足大规模量产的效率要求。同时,该封装的散热特性经过实际验证,在正常工作电流下,本体的结壳热阻能够控制在80℃/W以内,不需要额外加装散热片,依靠PCB焊盘的铜箔散热就能够满足器件的长期工作温度要求,适合在-40℃到85℃的工业级温度范围内稳定工作。
- 全部评论(0)
- 模板大小: 1.46 MB
- 售价:5金币
- 下载次数: 10
- 系统要求: STEP / IGES
- 软件分类: 通讯工具类
