贴片式SMD发光二极管KA-4040SES结构设计

　　这款贴片式发光二极管的结构设计，完全围绕板级自动化贴装的生产需求展开，从壳体的注塑成型公差到引脚的共面度控制，每一处细节都对应SMT产线的实际作业要求。日常做通讯终端、工控板卡的状态指示选型时，这类4040封装的侧发光LED是很常见的选项，它不需要像直插元件那样做波峰焊工序，能直接跟着整板走回流焊流程，大幅提升板卡组装的生产效率。

　　从实际功能特性来看，该器件的发光角度设定为120°，这个参数不是随意选取的：在通讯设备的面板指示场景里，120°的发光锥角既能保证操作人员在设备正面偏斜一定角度时也能清晰识别设备运行状态，又不会因为角度过大造成相邻指示灯之间的光线串扰，避免多灯排布时出现状态识别混淆的问题。其发光波长覆盖605nm-615nm区间，属于人眼敏感度较高的橙光波段，在车间强光环境下依然有不错的识别度，同时2V的正向压降、20mA的额定工作电流，能直接匹配常规MCU的IO口驱动能力，不需要额外增加大电流驱动电路，简化板卡的电源与驱动布线设计。

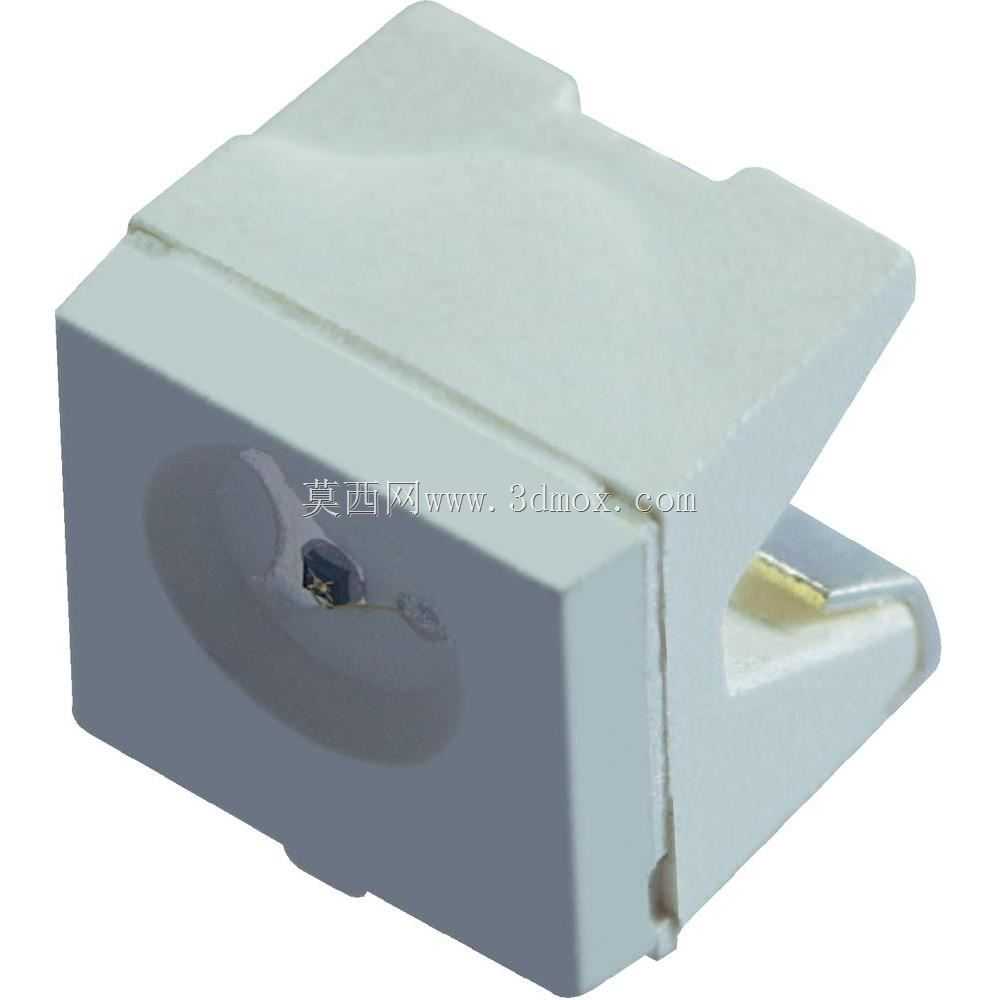

　　设计过程中，首先要考虑的是壳体的耐温性能，因为回流焊阶段峰值温度会达到260℃左右，且要维持数秒的高温时长，白色塑壳采用耐高温的工程塑料注塑成型，能保证过炉后壳体无变形、无黄变，内部的发光芯片与键合金丝不会因为壳体热胀冷缩出现移位或断裂。壳体的无色透明出光面做了微磨砂处理，不是高光亮面设计，这种处理能把芯片发出的点光源做均匀漫射，避免出现亮斑刺眼的问题，同时不会过多损耗光通量，保证出光效率满足指示需求。

　　外形尺寸与安装边界的把控是这类SMD器件设计的核心，4040封装对应的长宽尺寸为4.0mm×4.0mm，整体高度控制在适配常规板卡元件高度限制的范围内，不会和上方的结构件、屏蔽罩产生装配干涉。两侧的贴片引脚采用镀锡工艺处理，引脚的伸出长度与弯折弧度经过反复验证，既能保证焊锡的爬锡高度满足IPC-A-610的焊接标准，又不会因为引脚过长导致贴装时出现连锡短路问题。器件底部做了轻微的定位凸点设计，贴片机吸嘴取料时能通过视觉识别快速对位，提升贴装精度，同时凸点能在回流焊时让器件底部和PCB焊盘之间留出合适的锡膏流动间隙，避免出现虚焊、假焊的不良。

　　在实际应用场景里，这类侧发光SMD LED除了用在通讯工具的面板状态指示，还会用在交换机端口的链路状态提示、工控模块的运行故障指示、消费电子的电源状态提示等场景。设计时特意把发光面设置在器件侧面，就是为了适配板卡侧边出光的结构需求，不需要额外增加导光柱就能把光线引导到设备外壳的指示窗口位置，减少整机的结构零件数量，降低组装成本。其工作温度范围覆盖-40℃到+85℃，能满足户外通讯设备、工业现场设备的宽温工作要求，不会因为低温环境出现启动不亮、高温环境出现光衰过快的问题，75mW的额定功耗也不会给板卡的散热设计带来额外负担，即使多颗密集排布在板卡上，整体发热量也处于可控范围。

　　从结构建模的角度来看，建模时需要严格把控塑壳的分模线位置，分模线设置在器件侧面的非外观面，避免出光面出现合模痕影响光线均匀性；引脚的建模要还原实际的冲压弯折弧度，不能做成简单的直角结构，否则在做装配干涉检查时会出现和实际生产不符的误差；内部的发光芯片位置要对应出光面的中心，保证发光角度的对称性，避免出现光线偏斜的问题。整个模型的公差配合按照电子元器件的行业标准设定，塑壳和引脚的装配间隙控制在0.05mm以内，既满足注塑生产的装配要求，又不会出现引脚松动的问题，保证器件在运输、贴装、使用过程中的结构稳定性。
