多圈精密可调电位器三维结构设计

　　在各类通讯终端、工业控制板卡、信号调理模块的硬件设计工作中，板载可调电位器是极为常见的被动调节元件，这类元件的三维建模精度直接影响PCB布局的干涉校验、装配工装的适配性以及后期产线调试的操作空间预留，本次呈现的trimpot结构模型，完全围绕实际量产的多圈玻璃釉电位器实物进行1:1结构还原，覆盖了元件从引脚到调节端的全部装配边界特征。

　　从实际应用场景来看，这类电位器多用于通讯设备的信号增益校准、电源模块的输出电压微调、传感器采集回路的零点偏移修正，在小批量多品种的工业通讯设备生产场景中，硬件工程师往往需要在PCB投板前完成元件的结构适配校验，避免出现调节端被周边结构件遮挡、引脚焊盘与元件本体不匹配、波峰焊后元件高度超出壳体装配空间等问题。不同于原理图中仅用符号表示的抽象元件，三维结构需要完整还原元件的所有实体特征：本体采用立方体塑封结构，侧面伸出的两个直插引脚严格按照实际引脚间距、引脚直径、引脚伸出长度建模，引脚根部与塑封本体的结合处做了贴合实际注塑工艺的圆角过渡，避免建模时出现直角锐边导致的装配干涉误判。

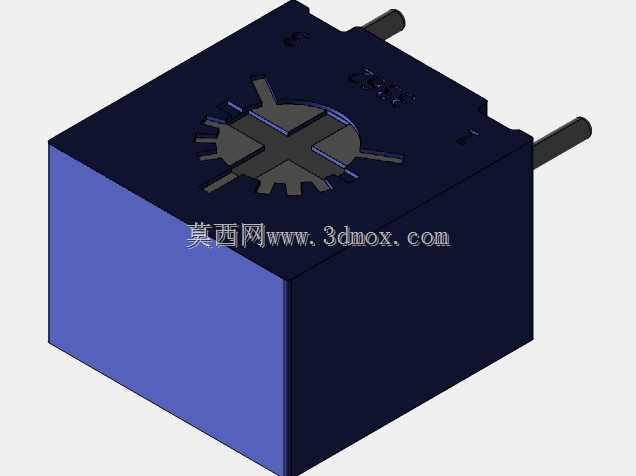

　　产品的功能特性层面，这类多圈电位器的顶部调节端采用十字槽加周边防滑齿的复合结构，既可以用一字螺丝刀进行精细调节，也可以在调试空间充足的场景下用专用旋钮套在防滑齿结构上进行快速粗调，建模时完整还原了调节端的凹槽深度、齿形角度以及调节端与塑封本体的同轴度公差，确保结构校验时可以准确模拟螺丝刀插入调节的操作空间，不会出现模型中调节端尺寸偏小导致预留操作空间不足的问题。塑封本体的侧面做了微小的定位凸点设计，这一细节在很多简化模型中会被忽略，但在实际波峰焊工艺中，这个凸点会卡在PCB对应的定位孔中，避免焊接过程中元件受锡流冲击出现偏移，建模时还原了凸点的高度、位置以及与本体的过渡结构，完全匹配实际PCB封装的定位孔设计要求。

　　设计思路上，整个模型的构建完全遵循电子元件实物建模的工程逻辑，没有做多余的艺术化修饰，所有尺寸均参考实际量产元件的规格书参数，同时结合实物测绘的细节特征进行修正：塑封本体的棱角处按照实际注塑件的脱模斜度做了微小的角度处理，避免模型出现完全垂直的侧壁导致3D打印样件时出现脱模困难，也更贴近真实元件的外观特征；引脚的末端做了微小的倒角处理，模拟实际元件引脚的切脚工艺特征，在进行虚拟装配时可以更真实地还原引脚插入焊盘的过程，不会出现直角端面与焊盘边缘的卡顿误判。

　　外形尺寸与安装边界方面，模型严格控制元件的总高度、引脚间距、本体长宽尺寸，完全匹配标准3362系列电位器的安装封装要求，本体在PCB板面以上的高度误差控制在0.1mm以内，确保结构设计时可以准确核算板卡上方的壳体预留空间；两个引脚的中心距、引脚直径、引脚伸出本体底部的长度完全符合直插元件的波峰焊工艺要求，在进行PCB装配仿真时，可以准确模拟引脚穿过焊盘后的伸出长度，为剪脚工艺的参数设定提供参考；顶部调节端高出本体上表面的高度也做了精准还原，在进行面板开孔设计时，可以准确核算调节孔的深度与直径，确保螺丝刀可以顺利穿过面板开孔接触到调节槽，不会出现面板与调节端干涉导致无法调试的问题。

　　对于从事通讯设备结构设计、硬件PCB布局的工程师而言，这类精准的元件三维模型可以大幅减少投板后的结构适配问题，在设计阶段就完成所有装配干涉、操作空间、工艺适配的校验，避免后期改板带来的成本浪费与周期延误，模型的所有特征均面向实际工程应用设计，没有冗余的结构细节，同时也没有遗漏影响装配与工艺的关键特征，完全可以直接用于整机的虚拟装配、工装设计以及产品展示渲染工作。
