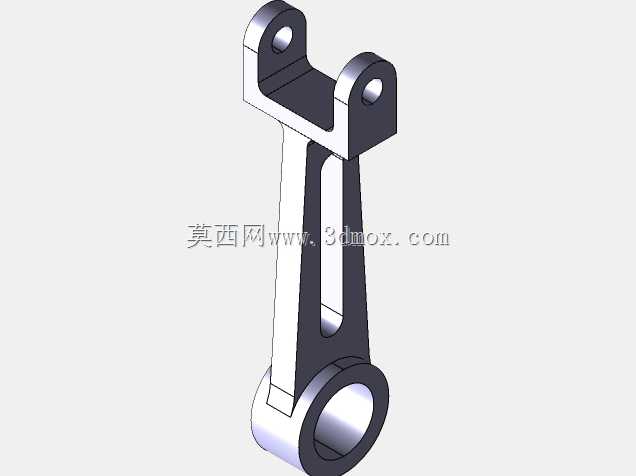

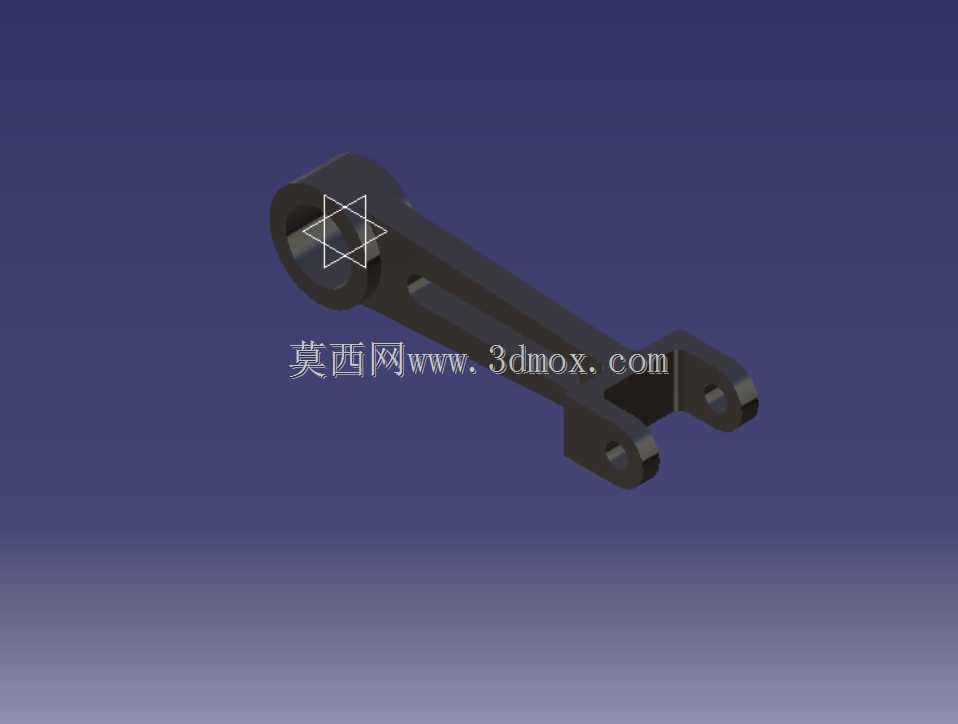

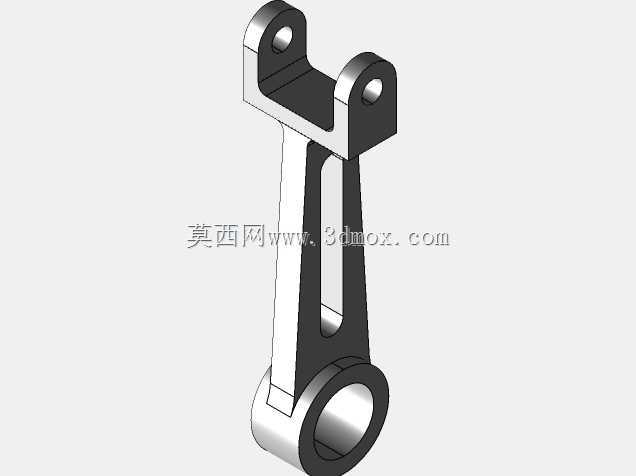

在往复式内燃机、往复式压缩机这类依靠直线-旋转运动转换实现动力输出或介质压缩的设备中,连杆是核心的受力传动构件,其结构合理性直接决定整套动力机构的运行可靠性与疲劳寿命。本次建模的连杆采用分体式大头设计,小头端为整体式双叉耳结构,通过销轴与活塞组件的活塞销铰接,大头端为剖分圆环结构,配套轴瓦后与曲轴的曲柄销配合,整套结构承担着活塞往复运动过程中传递的气体作用力、往复惯性力,将活塞的直线往复运动转化为曲轴的旋转扭矩输出,反向工况下也可将曲轴的旋转运动转化为活塞的直线往复动作,满足压缩机、柱塞泵这类设备的动力输入需求。
从设计思路层面看,该连杆采用工字形截面的杆身结构,是在满足强度、刚度要求的前提下尽可能降低往复运动质量的典型选型——工字形截面的材料分布远离中性轴,相同截面积下的抗弯截面模量远大于矩形、圆形截面,可有效抵御活塞换向过程中产生的侧向弯矩,同时降低杆身自身重量,减少高速往复运动下的惯性力载荷,降低曲轴、活塞销的配套受力负担。小头端的双叉耳结构对称分布,两耳片的同轴度公差需控制在IT6级以内,避免活塞销安装后出现偏载,导致耳片局部应力集中出现疲劳断裂;耳片与杆身的过渡位置采用大圆角平滑过渡,避免截面突变带来的应力集中,圆角半径通常取杆身厚度的0.2-0.3倍,可将过渡位置的应力峰值降低40%以上。大头端的剖分面采用平切口设计,配套两个定位销实现连杆盖与杆身的精准定位,剖分面的表面粗糙度需达到Ra1.6以下,保证连接后的贴合度,避免工作过程中连杆盖出现错位,导致轴瓦偏磨、曲柄销拉伤等故障。
从安装边界与尺寸匹配角度看,该连杆的小头衬套内径需与对应规格的活塞销外径采用间隙配合,配合公差通常选取H6/h5,保证活塞销在衬套内可小幅转动,实现载荷的均匀分布;大头端的轴瓦安装孔内径需与曲轴曲柄销外径保持H7/e6的间隙配合,预留合适的润滑油膜间隙,间隙值通常取曲柄销直径的千分之一到千分之一点五,兼顾润滑与运转稳定性。杆身的长度设计需结合活塞行程、曲轴回转半径确定,连杆长度与曲柄回转半径的比值通常取3.5-4.5,比值越大,活塞换向时的侧向力越小,气缸壁的磨损程度越低,但会相应增加整机的高度尺寸,设计时需结合设备的整体空间约束做平衡选型。安装过程中需严格控制连杆螺栓的预紧力矩,按照对角分次拧紧的方式操作,避免连杆盖受力不均出现变形,螺栓预紧力需按照螺栓材料的屈服强度做计算,通常取屈服强度的70%作为预紧力上限,防止工作过程中螺栓出现塑性变形导致连杆脱落,引发整机报废的严重故障。
在实际工况应用中,连杆需要承受交变的拉压载荷与冲击载荷,启动、停机、负载突变工况下的瞬时载荷可达到额定载荷的3-5倍,因此建模过程中对各受力截面的尺寸校核需覆盖静强度、疲劳强度两个维度,杆身的最小截面安全系数需不低于2.5,耳片、大头连接位置的安全系数需不低于3,满足长期交变载荷下的使用寿命要求。润滑油道的设计通常沿杆身内部布置,将大头端曲轴飞溅的润滑油引导至小头衬套位置,实现活塞销与衬套的持续润滑,油道的孔径通常取4-6mm,孔口位置做倒角处理,避免润滑油流动过程中出现节流,影响润滑效果。
