单缸摆动式蒸汽机结构三维数模

　　这款单缸摆动式蒸汽机的结构设计，完全围绕简化配气逻辑展开，区别于常规滑阀式蒸汽机需要独立配气机构、气门传动组件的复杂结构，它直接利用气缸自身绕安装耳轴的摆动动作，完成进排气端口的交替对齐，从根源上省去了气门组件的加工与装配需求，大幅降低了小型动力装置的制造门槛。从实际应用场景来看，这类结构的蒸汽机多用于教学演示模型、小型蒸汽动力玩具、复古动力装置复刻场景，也可作为小型蒸汽驱动实验台的动力源，适配低转速、小扭矩输出的动力需求场景，比如搭配小型发电机做微型热电联产演示，或是驱动小型机械结构做往复运动原理展示。

　　从功能特性上看，该结构的核心优势在于运动部件数量极少，整机运动副仅包含活塞往复副、曲柄旋转副、气缸摆动副三类，没有额外的传动杆件连接配气结构，运动过程中的摩擦损耗远低于同功率等级的带气门蒸汽机，日常维护仅需关注活塞与气缸壁的密封、摆动耳轴的润滑即可，不需要定期调整气门间隙、检查配气传动件的磨损情况。工作过程中，当曲柄带动活塞做往复运动时，气缸会绕耳轴产生对应角度的摆动，气缸本体上的气道端口会在摆动过程中，与固定在机架上的进排气端口交替对齐：当活塞运行到上止点附近时，气缸进气口与固定蒸汽入口对齐，高压蒸汽进入气缸推动活塞下行；当活塞运行到下止点附近时，气缸排气口与固定排气口对齐，做功后的废汽排出气缸，同时活塞随曲柄回转上行，完成一个工作循环，整个配气动作完全由气缸自身摆动实现，不需要额外的凸轮、顶杆、气门弹簧等零件。

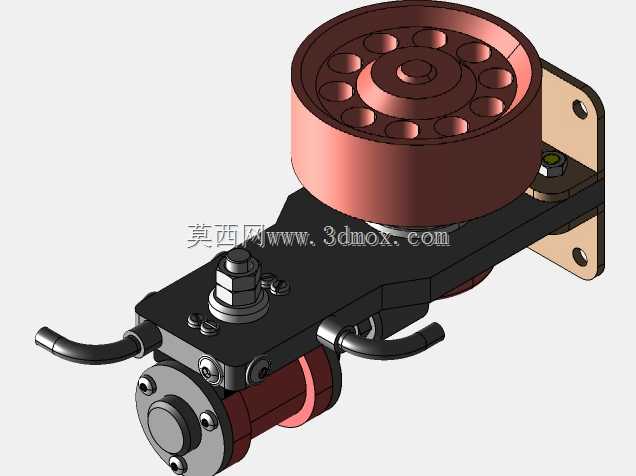

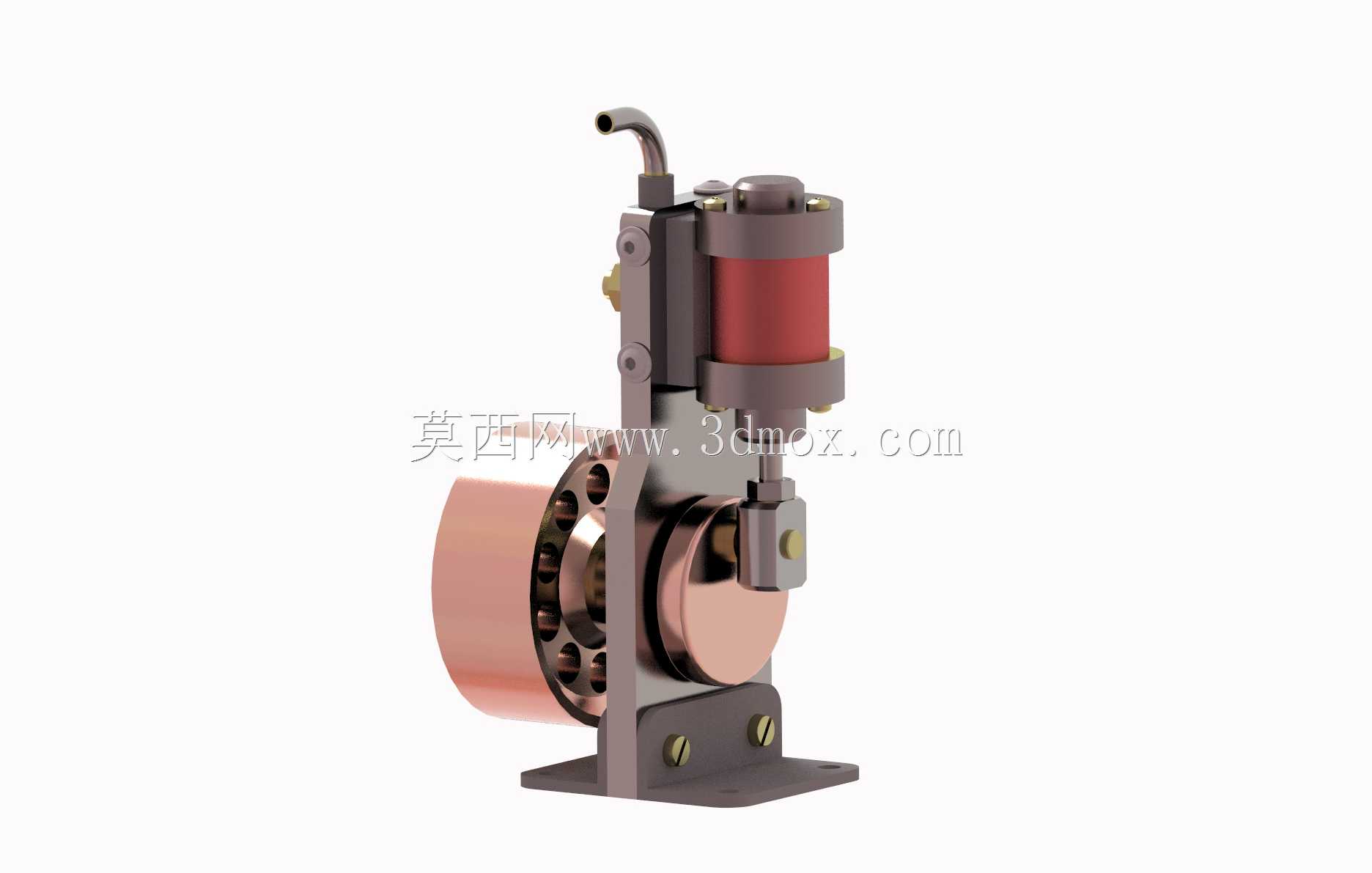

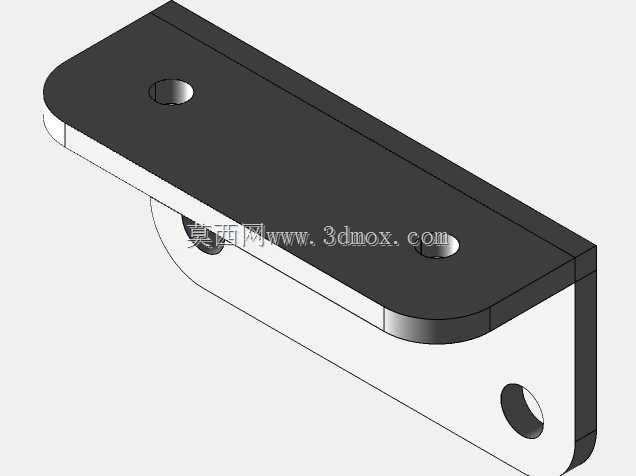

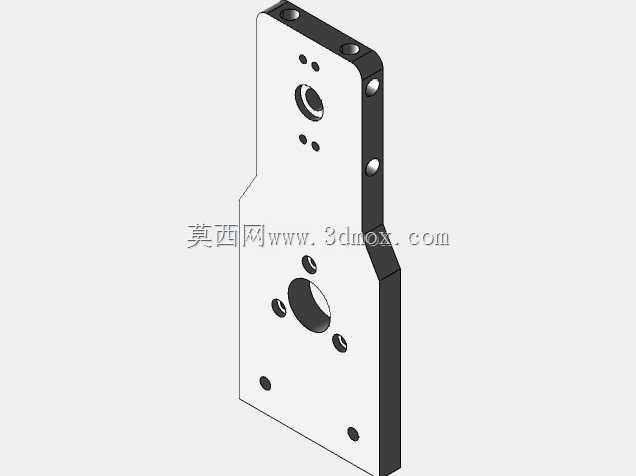

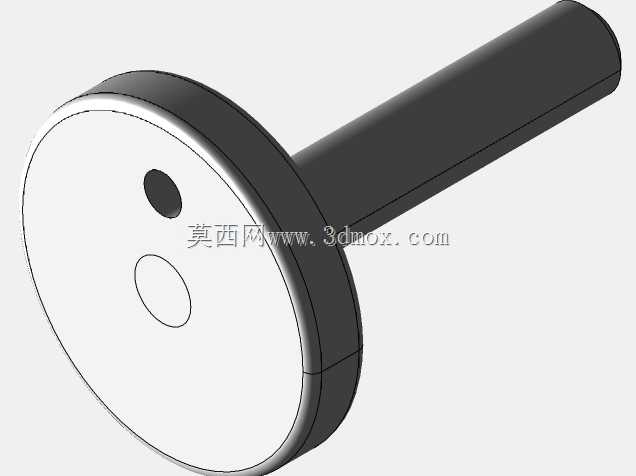

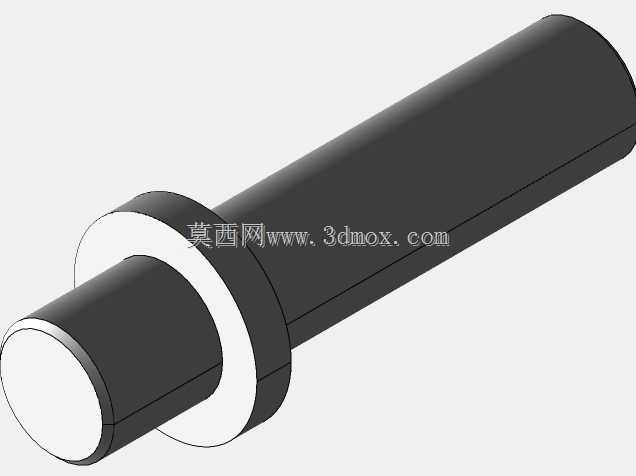

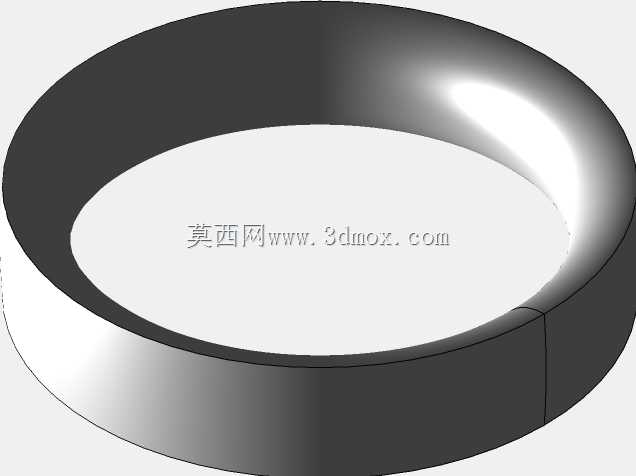

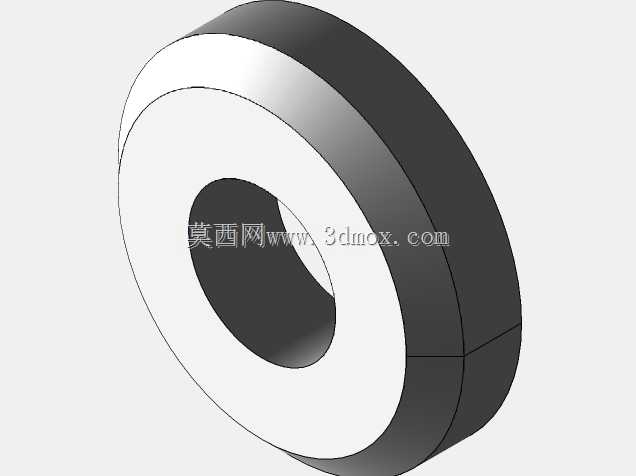

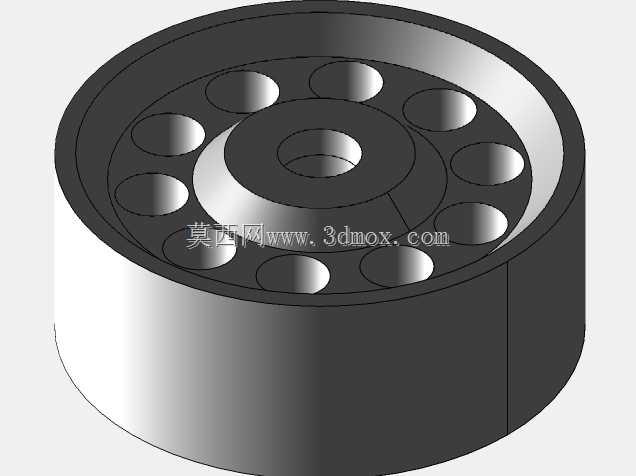

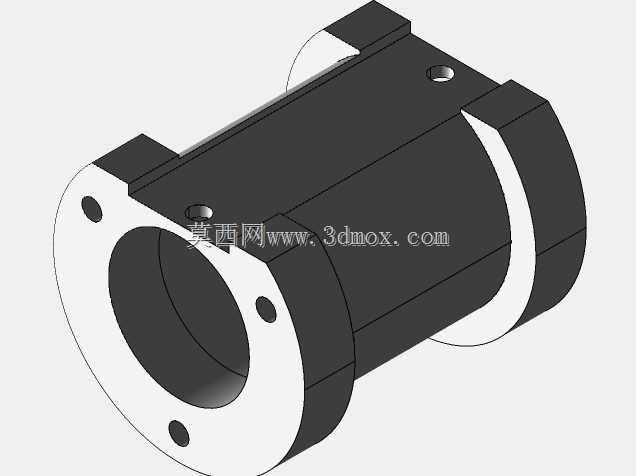

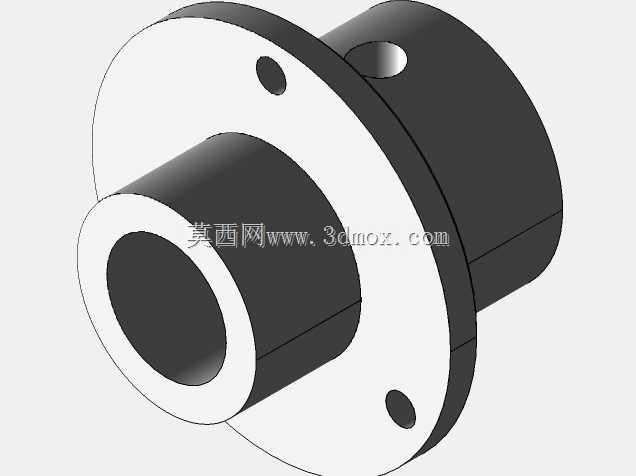

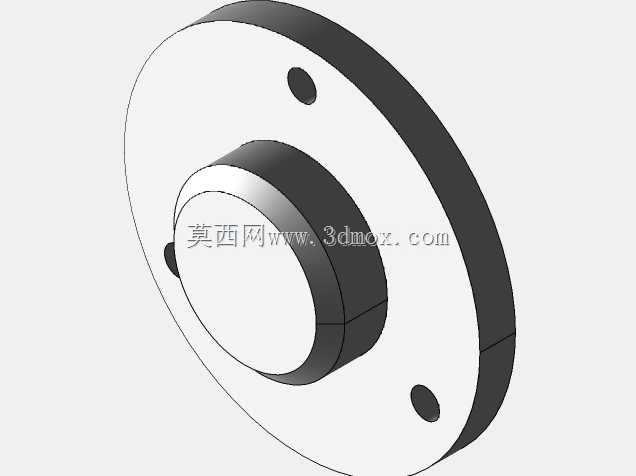

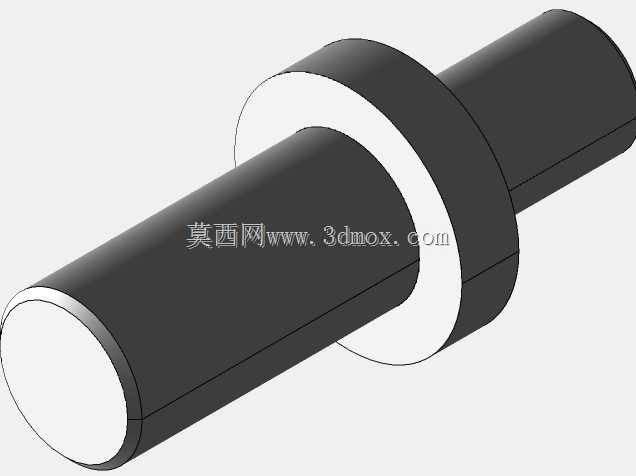

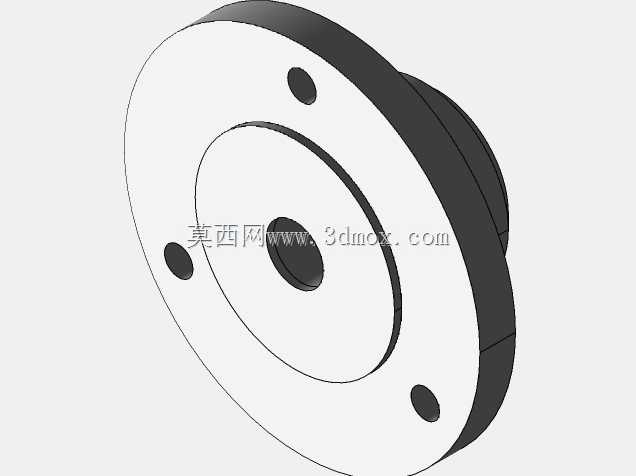

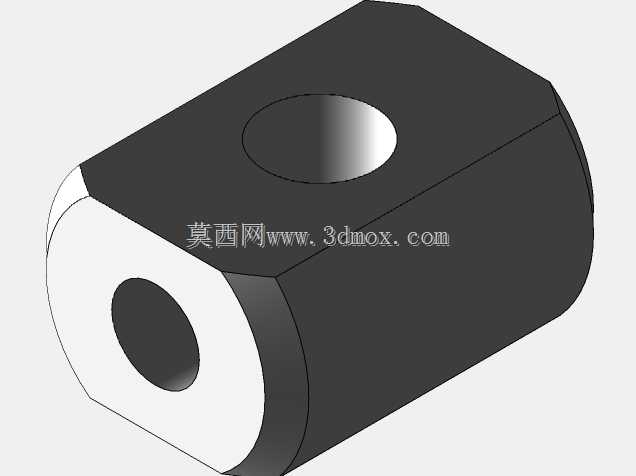

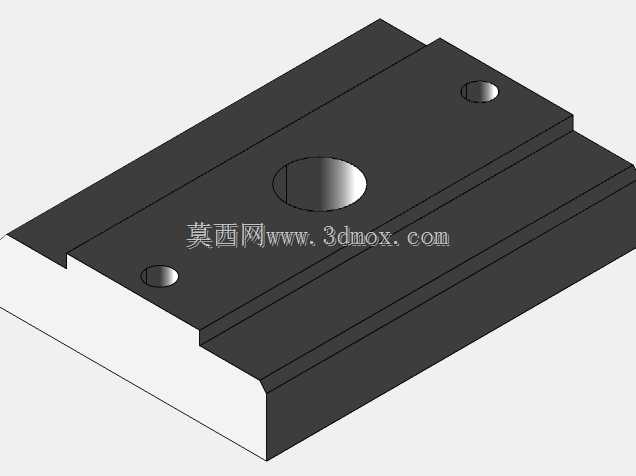

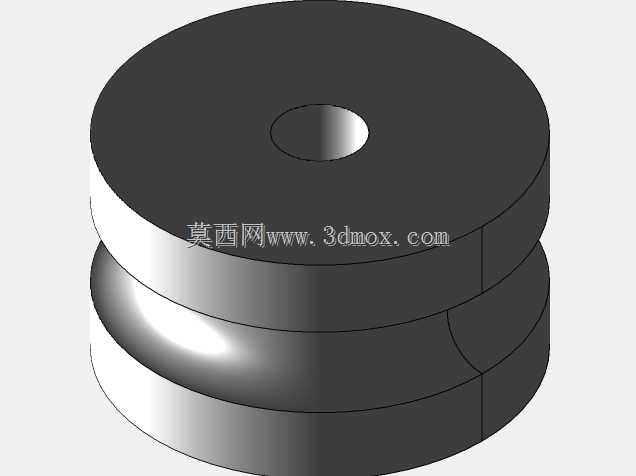

　　从设计思路层面拆解，整个机架采用立式安装结构，底部为带安装孔的平板底座，安装孔位对称布置在底座两侧，可直接通过螺栓固定在实验台架或安装基座上，安装边界的预留空间仅需覆盖底座轮廓加上曲柄旋转的最大外径即可，不需要额外预留配气机构的安装空间。气缸部分采用单作用活塞结构，缸体侧面集成了摆动耳轴的安装位，耳轴轴线与曲柄轴线平行布置，摆动角度经过精确计算，刚好覆盖进排气端口切换所需的行程，避免摆动角度过大导致端口错位漏汽。飞轮部分安装在曲柄轴的输出端，采用铜质实心结构，利用自身转动惯量储存能量，抵消活塞往复运动的速度波动，保证整机运转的平稳性，飞轮的外径尺寸经过匹配，既不会因为转动惯量过大导致启动困难，也不会因为惯量不足出现运转卡顿的问题。蒸汽输入管布置在气缸顶部，采用弯管结构连接固定蒸汽源，管路走向避开了气缸摆动的运动范围，不会在气缸摆动时产生管路干涉。

　　从安装边界与尺寸适配角度看，整机的最大外轮廓由底座安装面、气缸最高位置、飞轮最大旋转直径三个维度决定，安装时需要保证曲柄轴的水平度，避免气缸摆动时出现偏磨，耳轴与机架的配合采用间隙配合，既保证气缸可以灵活摆动，又不会出现过大的配合间隙导致蒸汽泄漏。活塞与气缸壁的密封采用活塞环结构，适配低压蒸汽的工作场景，密封件的磨损量可以通过气缸摆动的顺畅度直接判断，不需要拆解整机就能完成状态检查。整个结构的所有零件都采用规则几何造型，没有复杂的曲面加工特征，不管是采用金属切削加工制作实物，还是3D打印制作验证样机，都能快速完成零件制造，装配过程也不需要复杂的工装定位，按照机架-曲柄轴-飞轮-气缸-活塞-进气管的顺序即可完成总装，总装后仅需手动转动飞轮检查运动是否顺畅，确认进排气端口的对齐时机是否符合设计要求，即可通入蒸汽进行试运转。这类简化结构的蒸汽机，虽然输出功率和热效率比不上工业级的多缸蒸汽机，但在教学演示、小型动力模型场景下，其结构简单、运转直观、维护方便的特性，刚好匹配场景的核心需求，能让观察者直接理解蒸汽机将蒸汽压力转化为旋转运动的核心原理，不会被复杂的配气机构分散注意力。
