JST公端5针6针板装连接器结构

　　做手持扫描设备主板互连方案的时候，最容易在接插件选型上踩坑，尤其是板端直插的公座，既要保证插合后的保持力足够，应对日常使用中的拉扯震动，又要控制板上占用的投影面积，不能挤占周边按键、扫码模组的布局空间，这次还原的这款5针与6针集成的JST公连接器，就是针对这类紧凑型手持终端的板对线缆互连场景做的结构复刻。从实际装机的适配逻辑来看，这类连接器主要承担主板与外接功能模组之间的信号传输作用，比如扫码引擎的信号排线、外接扩展模块的通讯链路，都可以通过这类公座与压接好端子的线端母座对插实现连通，相比传统的焊接飞线，接插件对插的方式能大幅提升产线装配效率，也方便后期售后维修时的模组更换，不需要反复拆焊主板焊盘，降低维修过程中焊盘脱落的风险。

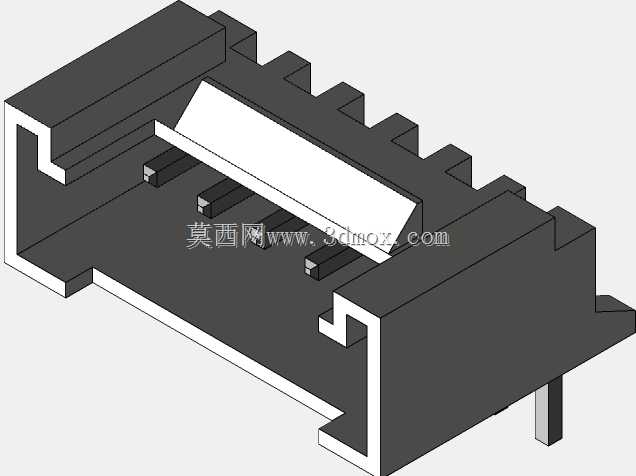

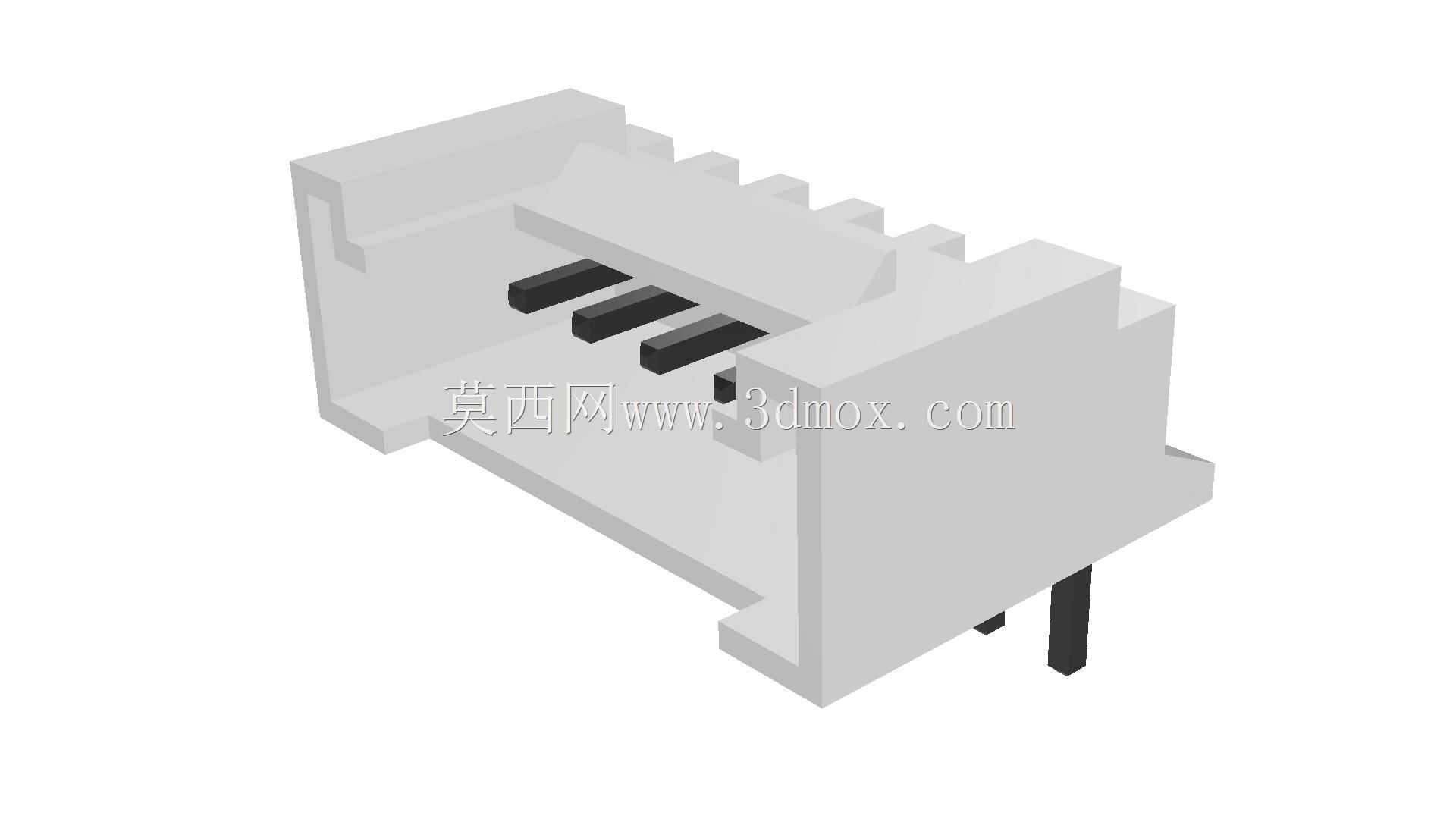

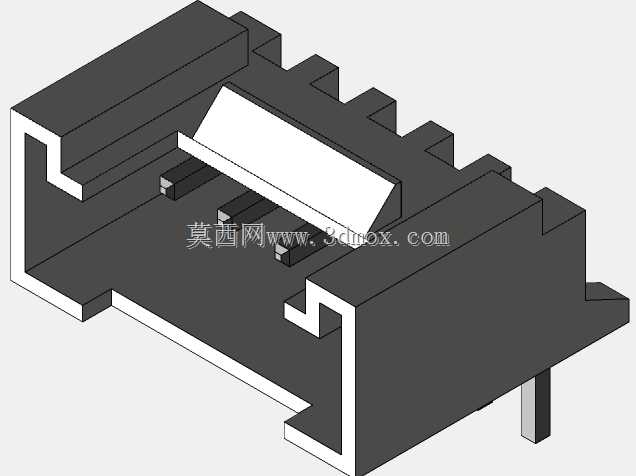

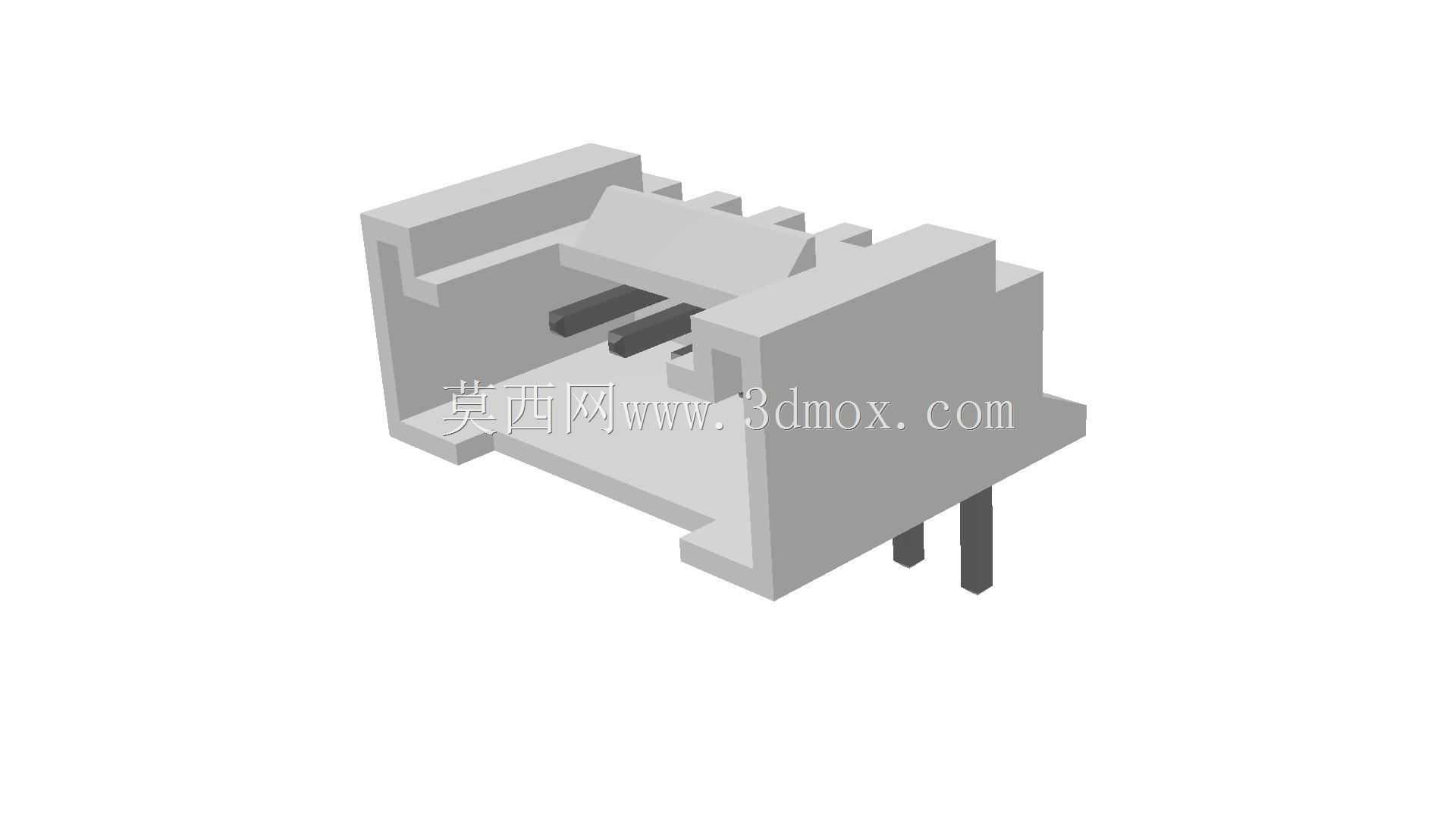

　　设计上首先考虑的是插合导向结构，连接器主体两侧做了凸起的导向卡扣边，母座插合时可以顺着导向边滑入到位，避免插偏导致的针脚弯折、接触不良问题，同时卡扣结构在插合到位后会和母座的卡位结构卡合，提供足够的保持力，防止设备跌落、拉扯线材时出现接插件松脱断连的情况。针脚部分采用90度弯针设计，焊接端穿过PCB板上对应的过孔后过波峰焊固定，弯针的折弯半径做了统一控制，既保证焊接端能顺利插入PCB孔位，又避免折弯处应力集中导致针脚断裂，5针与6针的针位间距遵循JST标准接插件的节距要求，和同规格线端母座的针位完全匹配，不会出现针位错位插不进的问题。

　　从安装边界来看，这款连接器贴板安装后的主体高度控制在较低范围，不会和设备内部的结构筋位、电池仓侧壁产生干涉，连接器本体两侧的定位柱可以先卡入PCB上的定位孔，过波峰焊时不需要额外治具固定就能保证位置精度，避免焊接过程中连接器偏移导致针脚虚焊。本体的塑胶部分采用带卡位的阶梯式外形，除了和母座配合的卡扣位，还预留了和设备外壳结构配合的限位槽，装配外壳时可以通过外壳的筋位压住连接器本体，进一步提升接插件的固定强度，即使频繁插拔也不会出现连接器本体从PCB上翘起的问题。

　　建模过程中特意还原了塑胶本体的脱模斜度，还有针脚与塑胶本体之间的防退卡槽结构，针脚插入塑胶本体后，通过卡槽和塑胶的过盈配合实现固定，避免插拔过程中针脚被推出塑胶本体导致焊接端受力。另外针对实际使用中容易出现的焊盘应力问题，弯针的焊接端做了略微的加长处理，焊锡可以充分包裹针脚端部，提升焊接点的机械强度，应对设备使用过程中的震动、温度变化带来的应力拉扯。这类连接器除了手持扫描设备，也可以用在小型工控板、消费类电子产品的内部互连场景，只要是板端需要引出多路信号、对安装空间有严格限制的场合，都可以参考这类结构做选型或者改型设计，建模时还原的所有配合尺寸、安装孔位、卡扣间隙都可以直接作为结构设计时的参考，不需要反复核对实物样件的尺寸公差，能缩短前期方案选型的验证周期。
