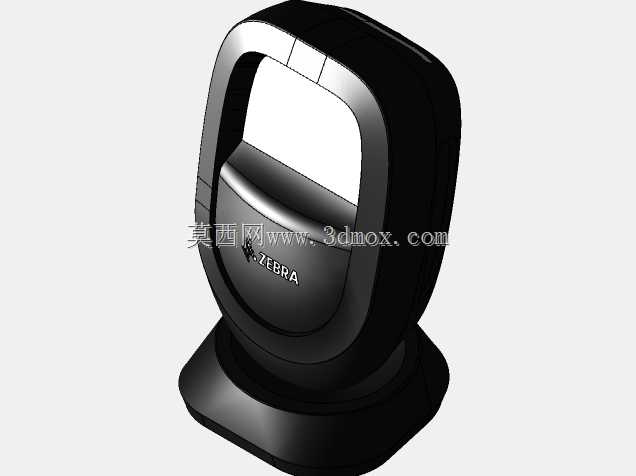

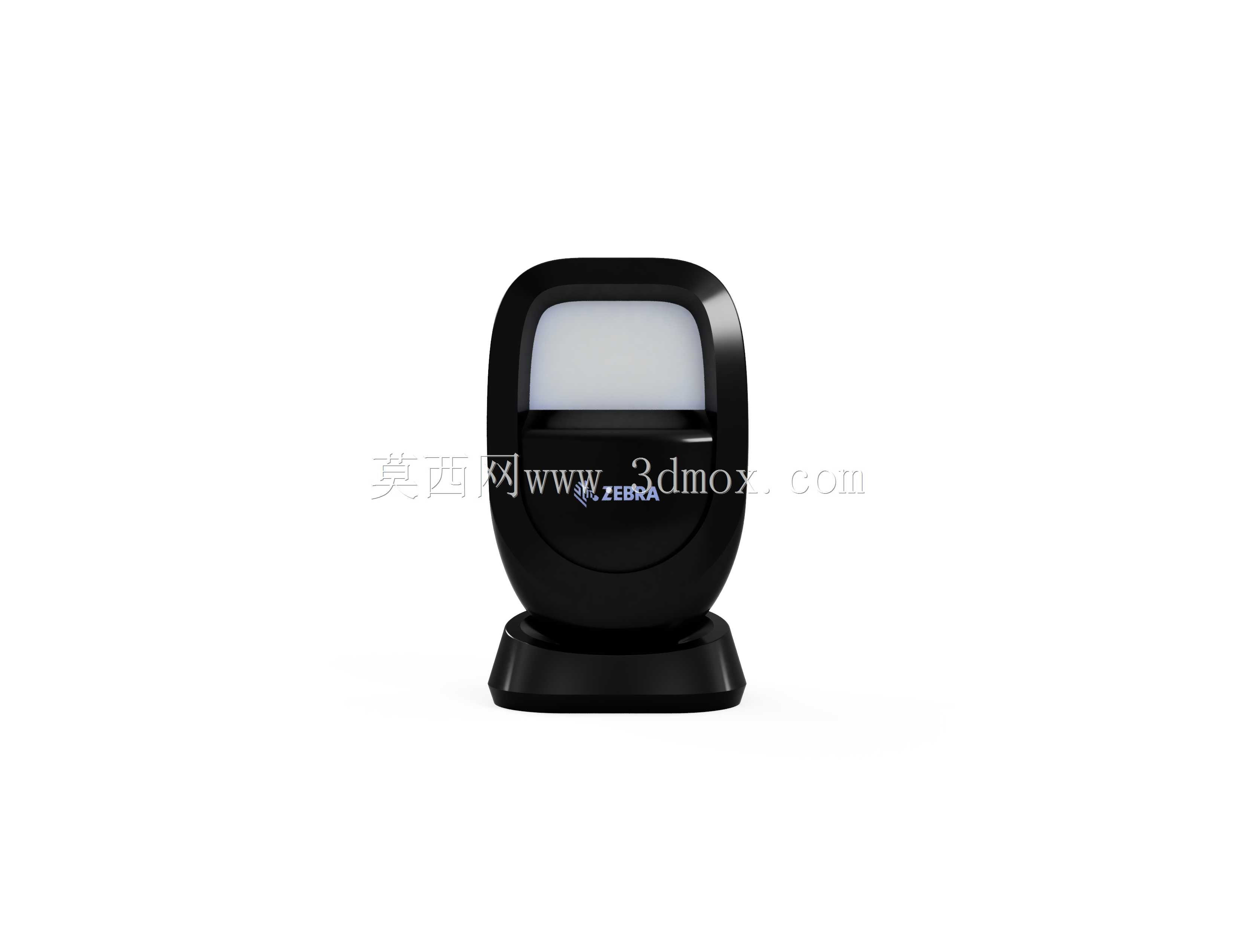

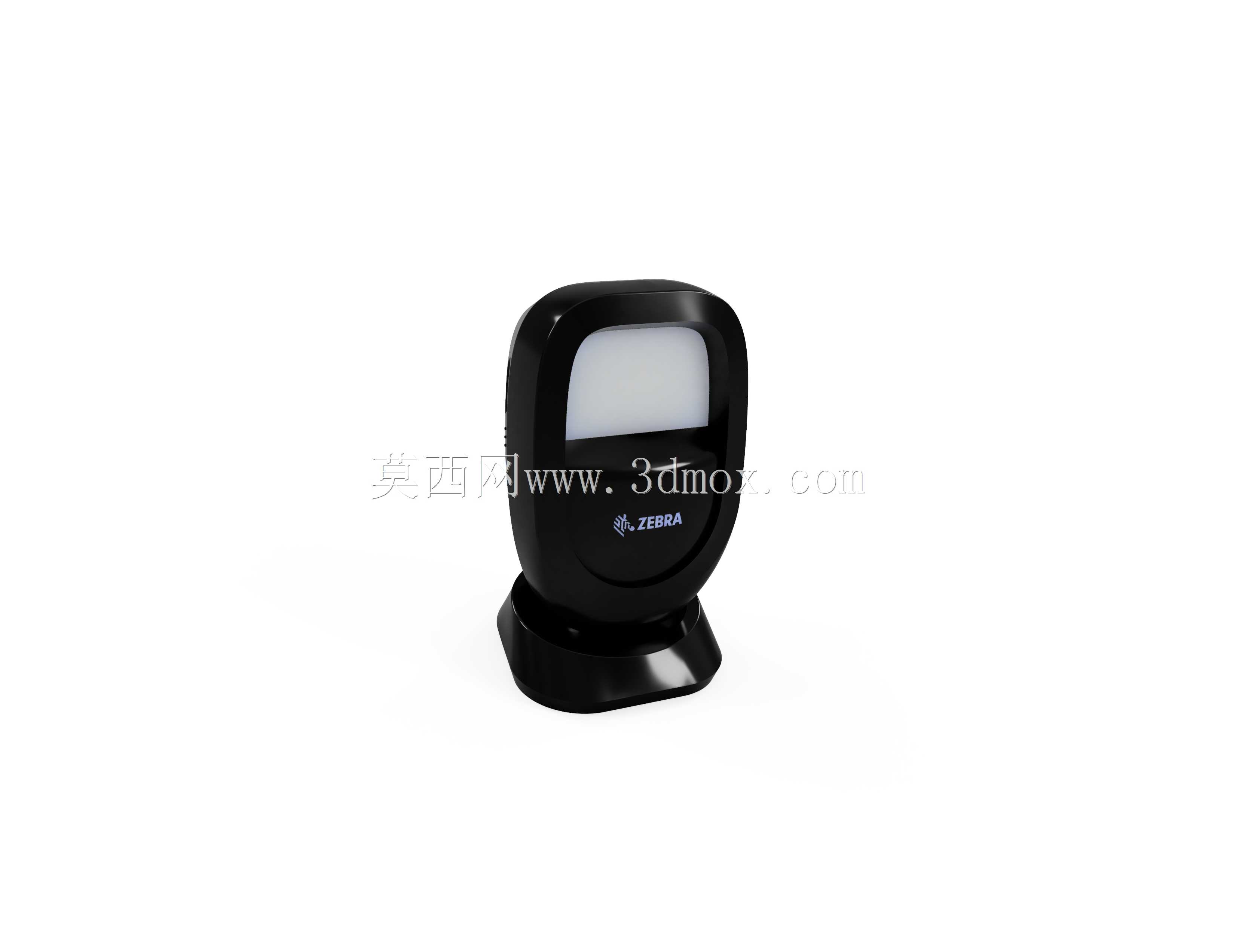

斑马桌面式二维条码扫描识读设备结构

　　这款桌面式条码识读设备的结构设计，首先要适配商超收银台、政务自助服务终端、医院缴费窗口、连锁门店核销点位这类高频使用场景，这类场景的共同特点是操作空间紧凑、识读频次高、操作人员动作幅度大，设备不能占用过多台面操作空间，同时要兼顾不同身高操作人员的使用舒适度，避免长期操作带来的手腕疲劳。从实际使用需求出发，设备采用立式固定底座加环形识读舱的整体构型，底座做了宽面低重心设计，底面预留了防滑胶垫的安装槽位，同时在底座内部预留了配重块的安装空间，即使操作人员快速将快递面单、商品条码凑到识读窗口，也不会出现设备滑移、倾倒的问题，底座的出线位置做了下沉式走线槽设计，不管是桌面明线布线还是穿过台面开孔走暗线，都能避免线缆弯折磨损，延长连接线的使用寿命。

　　识读舱的环形曲面造型并非单纯为了外观效果，核心是为了匹配大视场角的识读模组安装需求，环形的上沿做了15度的前倾倾角，刚好对应操作人员手持条码、放置商品时的自然抬手角度，不需要刻意调整商品角度就能让条码对准识读窗口，大幅降低单次识读的动作成本。识读窗口的透明护板安装位做了内凹设计，比环形外框低2mm左右，日常使用中即使商品剐蹭、台面物品磕碰，也不会直接刮花护板表面，避免划痕影响识读准确率，护板的安装槽预留了密封胶圈的卡位，能阻挡收银台常见的饮料泼溅、灰尘碎屑进入设备内部，适配餐饮门店、生鲜超市这类多水渍多杂物的使用环境。

　　从建模实现的角度来看，整个外壳的曲面过渡做了连续的G2曲率衔接，没有尖锐的棱角，一方面是注塑生产时能避免应力集中导致的外壳变形，减少注塑件的翘曲问题，另一方面日常清洁时没有卫生死角，用消毒抹布擦拭就能完成全表面清洁，符合公共服务场所的卫生消杀要求。设备的整体安装边界控制在台面占用直径120mm的圆形范围内，整体高度不超过180mm，识读窗口的中心高度距离台面130mm，刚好匹配常规收银台850mm的台面高度，操作人员站立操作时视线自然下垂就能对准窗口，不需要低头或者抬臂，长时间值守也不会产生颈椎、手臂的劳损。

　　设备侧面的功能按键预留位做了隐藏式设计，和曲面外壳齐平，不会突出外壳表面勾扯购物袋、打印小票这类物品，按键的触发行程设置在1.5mm，按压力度控制在120g左右，既不会因为轻微触碰误触发，也不需要大力按压就能完成操作。底座和上部识读舱的连接位置做了可拆卸的卡扣结构，内部预留了通用的识读模组安装螺柱，不管是更换不同分辨率的识读模组，还是后期维护清理内部积灰，都不需要破坏外壳结构，拆开卡扣就能完成内部组件的更换，大幅降低后期运维的成本。

　　在接口配置上，底座背面预留了通用的USB-B型接口安装位，同时预留了可选装的RS232接口卡位，能适配不同年代的收银主机、自助终端设备，不需要额外加装转接头就能完成接线，接口周围做了凸起的挡边，即使线缆被外力拉扯，挡边能承受大部分拉力，不会直接把接口从电路板上扯脱。设备的外壳壁厚统一控制在2.5mm，筋位厚度做了1.2mm的渐变处理，既保证外壳的结构强度，在1米高度跌落至水泥地面时不会出现外壳开裂，也能节省注塑原料的用量，控制整体的生产成本。针对不同使用场景的安装需求，底座除了平放的防滑设计，还在底面预留了两个M4的螺丝孔位，需要固定在自助终端台面、嵌入式安装支架上时，可以直接用螺丝锁付，不需要额外粘贴双面胶或者加装固定夹具，适配更多元的安装场景。
