通讯设备用L型铰接安装固定支架结构

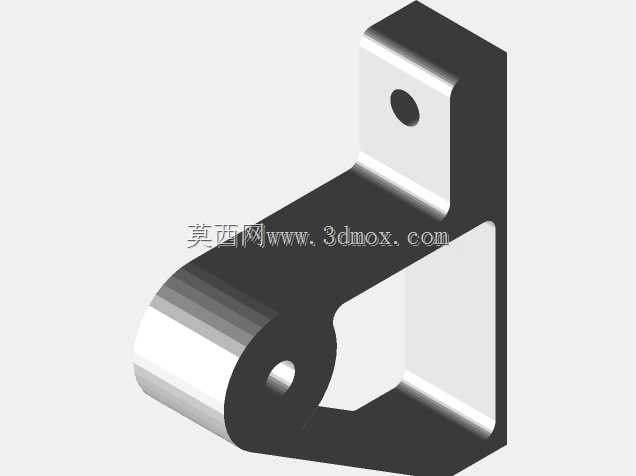

　　在小型通讯终端的装配测试环节，这类L型铰接支架是工装治具里的核心连接构件，主要承担测试模组的定位、角度调节与载荷承载作用，区别于常规的固定式安装座，该结构自带的卷边铰接筒结构，能够让被固定的测试模块实现0-90度范围内的俯仰角度调整，适配不同工位的检测视角需求，避免测试过程中反复拆装治具带来的定位误差。从结构设计逻辑来看，整个支架采用一体化折弯成型思路，主体分为两个互相垂直的安装面，竖直安装面预留的单螺栓固定孔，用于将整个支架锁紧在测试台的基准立板上，孔位采用沉孔设计，螺栓锁紧后端面与安装面齐平，不会突出平面干涉后续组件的装配；水平段末端的卷制圆筒结构是整个构件的功能核心，圆筒内径与测试模组的铰接转轴采用H7/g6的间隙配合，

　　既保证转轴转动时无卡滞，又能将径向跳动量控制在0.02mm以内，满足测试过程中角度调节的精度要求，圆筒侧壁预留的顶丝孔，可在角度调整到位后通过紧定螺钉锁死转轴位置，避免测试过程中组件移位。在安装边界的尺寸把控上，竖直安装面的宽度与测试台立板的安装槽宽度匹配，安装时可直接嵌入槽内实现预定位，不需要额外的治具辅助对齐，竖直面的高度设计充分考虑了测试模组转动时的避空需求，当模组转动到最大俯角时，模组下端与水平安装面的预留间隙不小于3mm，不会出现运动干涉；水平段的长度经过受力校核，当测试模组重量不超过2kg时，支架末端的形变量控制在0.01mm以内，不会因为长期承重出现结构变形，卷边圆筒的壁厚根据铰接处的剪切应力计算取值，

　　在频繁转动的工况下，圆筒内壁的磨损量满足10万次转动循环的使用寿命要求。这类支架的应用场景并不局限于通讯产品测试工位，在小型电子设备的装配工装、实验室检测治具、小型自动化设备的角度调节机构中都能适配，设计时没有采用多余的加强筋结构，一方面是为了控制整体重量，方便工位调整时快速拆装，另一方面一体化的结构没有拼接焊缝，不存在焊接应力带来的结构变形问题，加工时可直接通过钣金折弯+卷圆工序成型，后续只需要对铰接孔进行铰削精加工即可满足装配精度要求，加工工序简单，量产时的良率控制难度低。从实际使用的反馈来看，这类结构的支架相比拼接式的铰接座，整体刚性更好，长期使用后不会出现拼接处松动的问题，竖直面与水平段的垂直度公差控制在0.03mm以内，

　　保证安装后测试模组的基准面与测试台基准平行，减少测试前的校准工作量；铰接圆筒的端面与转轴的轴向定位台阶配合，能够限制转轴的轴向窜动，不需要额外加装轴向限位挡圈，简化了整体的装配流程。在结构细节处理上，所有的棱边都做了R0.5的倒角处理，避免装配过程中划伤操作人员或者划破测试设备的连接线，安装孔的孔口都做了去毛刺处理，螺栓穿入时不会出现卡滞，卷圆部位的接缝处做了打磨平整处理，不会出现凸点影响转轴的转动顺畅度。针对不同的使用场景，只需要调整两个安装面的长度、铰接筒的内径以及固定孔的孔位尺寸，就可以快速衍生出适配不同载荷、不同安装空间的系列化支架结构，不需要重新做整体的结构拓扑，能够大幅缩短非标治具的设计周期。
