铁路分配阀用多孔密封垫片结构设计

　　在铁路车辆制动系统的气路控制单元中，密封垫片是保障阀件压力稳定、杜绝气路泄漏的核心基础零件，本次建模的多孔密封垫片，主要适配Oerlikon HBG 300 Est 3e型分配阀，同时可兼容同安装尺寸的MZT POLI阀，是铁路制动管路维护、阀件国产化替换过程中常用的密封配套零件。

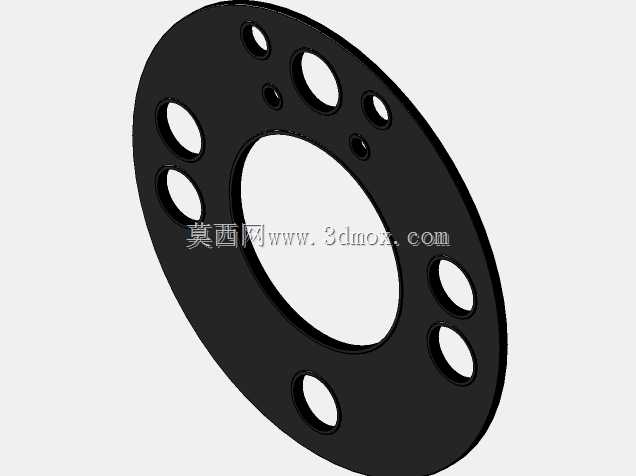

　　从实际应用场景来看，这类垫片长期工作在制动气路的压力交变环境中，既要承受制动充风、缓解排风过程中的反复压力冲击，还要耐受铁路运行环境中的温差变化、粉尘侵蚀以及压缩空气中的微量油污，因此其结构设计完全围绕密封可靠性、安装适配性两个核心目标展开。整体采用环形薄片状结构，中心大尺寸通孔为阀件主气路的过流通道，孔边做了微小的圆角过渡处理，避免安装时尖锐棱边割伤配套的密封胶层，同时减少气流通行时的局部涡流阻力。

　　围绕中心主孔，垫片本体上分布了多组不同孔径的通孔，这些孔位完全匹配对应分配阀安装端面的螺栓过孔、控制气路导气孔位置：其中三组沿左侧径向排布的等径小孔为阀件安装螺栓的穿过孔，孔径略大于配套螺栓外径，预留了微小的安装调整余量，避免加工累积误差导致螺栓无法穿装；靠近上侧位置分布的三组不同尺寸圆孔，分别对应分配阀的制动缸控制气路、副风缸充风气路、紧急制动气路的导气孔位，每个孔位的位置度公差严格控制在0.1mm以内，确保安装后气路完全对中，不会出现孔位错位遮挡气路通流截面的问题；另外两组分布在右侧的等径小孔，为辅助定位销孔，安装时可先通过定位销完成垫片与阀座的预定位，再穿装紧固螺栓，大幅提升现场装配的效率，避免螺栓紧固过程中垫片移位导致的密封失效。

　　从安装边界来看，垫片的外圆尺寸完全匹配对应阀件的安装止口内径，安装时可直接嵌入阀座的止口槽内，径向无多余窜动空间，厚度尺寸根据阀件密封槽的深度设计，确保螺栓按规定扭矩紧固后，垫片的压缩量处于密封材料的最佳弹性区间，既不会因为压缩量过大导致垫片被压溃、材料挤入气路造成堵塞，也不会因为压缩量不足导致密封面存在间隙、引发压力泄漏。垫片的两个端面均设计为平面度不低于0.05mm的精加工面，无凹凸、划痕等缺陷，安装时无需额外涂抹密封胶即可实现端面密封，降低现场维护的操作复杂度。

　　在建模过程中，所有孔位的排布完全参照实物的安装尺寸逆向还原，每个孔的中心距、孔径、相对角度都和实物保持一致，可直接用于3D打印样件验证、密封性能仿真模拟，也可作为加工生产的尺寸参考，适配铁路车辆段的阀件维修、备件国产化加工等场景。这类垫片虽然结构简单，属于制动系统中的小型基础零件，但直接决定了分配阀的工作可靠性，一旦出现密封失效，会导致制动压力不足、制动响应滞后等严重问题，因此在设计建模时，每一处孔位的尺寸、位置都经过反复核对，确保和原装零件的安装尺寸完全互换，不需要对原有阀件做任何改造即可直接替换使用。

　　不同于普通管路用的平垫片，这类适配制动分配阀的多孔垫片集成了多个气路的密封功能，一个垫片即可完成主气路、多个控制气路、安装螺栓位的同步密封，减少了阀件安装面的密封零件数量，也降低了多零件组合密封带来的泄漏风险。在实际线路运行中，这类垫片的使用寿命通常和阀件的检修周期匹配，在阀架大修、定期检修时进行更换，建模时还原的所有结构细节，都可以为检修过程中的备件测绘、替换件生产提供精准的三维尺寸依据，帮助检修人员快速核对备件尺寸，避免错装、漏装问题。
