Arduino控制多自由度镂空结构机械臂

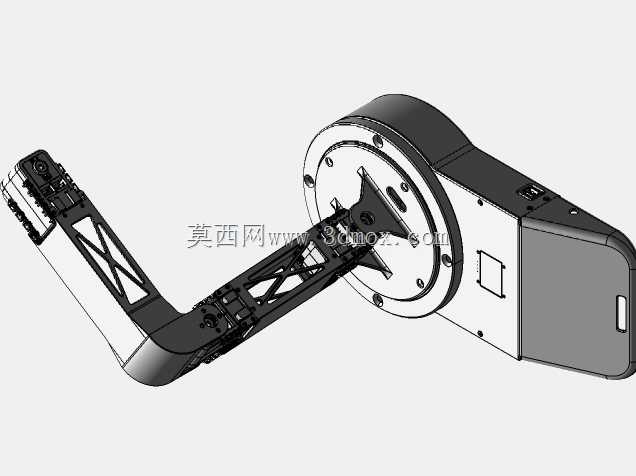

　　这款机械臂的结构设计充分考虑了桌面级小型作业场景的安装与使用需求，整体采用关节式串联布局，回转基座作为整套设备的安装基准，底部预留了标准安装孔位，可直接固定在铝型材工作台、3D打印机机架或者桌面工装平台上，安装边界控制在小范围桌面空间内，不会占用过多作业区域，适配教学实验、小型工件分拣、创客项目开发等多种场景的空间要求。臂体部分采用了桁架式镂空结构设计，这种结构并非单纯为了减重，在实际工程应用中，镂空的筋条布局经过受力校核，在保证臂体整体刚性的前提下，大幅降低了运动部件的惯量，让关节驱动时的动态响应更迅速，不会因为臂体自重过大导致启停抖动，同时这种结构也方便后期加装传感器、气路管线或者小型执行末端，

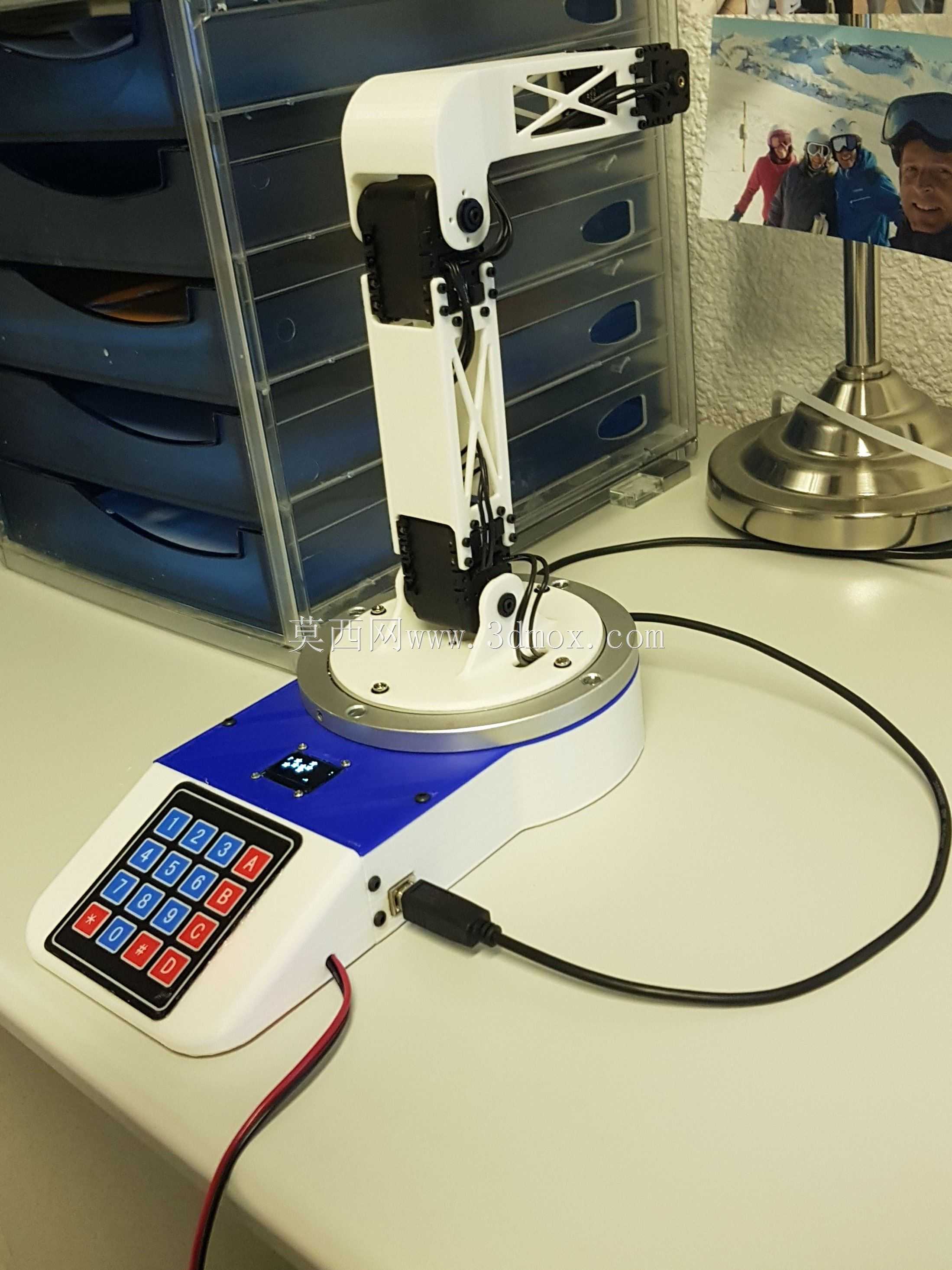

　　走线可以直接沿着镂空筋条的空隙布置，避免管线外露在运动过程中产生剐蹭磨损。关节连接部分采用了大直径回转支承结构作为肩部回转组件，相比普通的销轴铰接，大直径的回转接触面能承受更大的倾覆力矩，在臂体完全伸展的状态下，依然能保持足够的结构稳定性，不会出现关节下垂或者定位偏移的问题，关节处的连接法兰预留了通用安装孔位，可根据实际使用需求更换不同长度的臂段，或者加装旋转关节、摆动关节来拓展自由度，适配不同的作业半径要求。控制层面采用开源硬件作为核心控制单元，支持手动键盘输入控制指令，每个关节的运动都可独立调控，这种控制逻辑非常适合教学场景下的机械臂运动学演示，操作者可以单独控制某一个关节的转角，直观理解串联机械臂的正逆运动学逻辑，

　　也可以通过编写简单的控制程序实现预设轨迹的重复动作，完成小型工件的搬运、点位移动等基础作业。从结构细节来看，臂体的弯折段做了圆弧过渡处理，避免了直角结构带来的应力集中问题，在长期往复运动的工况下，能有效降低结构疲劳失效的风险，基座部分的腔体预留了足够的电控元件安装空间，驱动板、接线端子等元件都可以内置在基座腔体内，既提升了整体外观的整洁度，也能对电控元件起到防护作用，避免作业过程中碎屑、灰尘落到电控元件上引发故障。末端执行端的连接法兰采用标准接口设计，可适配夹爪、吸盘、画笔等多种小型执行器，不需要额外加工转接件就能快速更换作业头，满足不同场景的使用需求，比如在教学场景下更换夹爪可以完成小型零件的分拣搬运，

　　更换画笔可以实现轨迹绘图演示，更换吸盘可以完成轻薄片状工件的移载作业。整套结构的设计思路兼顾了刚性、轻量化与拓展性，没有采用冗余的结构设计，每个部分的结构都对应明确的功能需求，比如臂体的镂空筋条厚度、关节法兰的连接孔距、基座的安装尺寸，都经过实际装配验证，不存在干涉问题，对于三维建模从业者来说，这套模型的结构设计逻辑可以作为小型桌面级机械臂设计的参考，尤其是镂空臂体的筋条布局、关节回转支承的安装方式、内置走线的结构处理，都能为同类产品的结构设计提供实际参考，在进行同类设备设计时，可以直接参考其安装边界尺寸、关节连接方式，结合自身的作业负载需求调整臂体厚度与关节驱动参数，缩短设计迭代周期。
