Ender3打印机用防卡料灯丝导向导轨结构

　　在桌面级FDM3D打印设备的日常运维场景中，耗材送料段的摩擦卡滞是影响打印连续性的高频问题，尤其是Ender3系列机型原厂送料路径未设置导向支撑时，耗材在送料器入口处易因弯折角度过大、与送料器壳体硬摩擦产生碎屑，轻则导致送料阻力波动引发打印层厚不均，重则碎屑卡入送料齿轮造成堵头、断料，直接中断打印作业。这款灯丝导轨正是针对该类痛点设计的送料路径优化配件，核心作用是在送料器与耗材架之间构建平滑的过渡导向路径，消除耗材与送料器进料口边缘的硬接触摩擦，从结构层面减少耗材碎屑产生，降低送料阻力波动，保障长时间连续打印过程中耗材输送的稳定性。

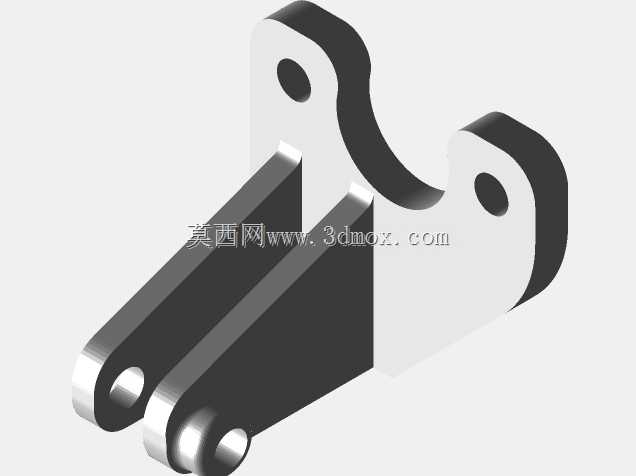

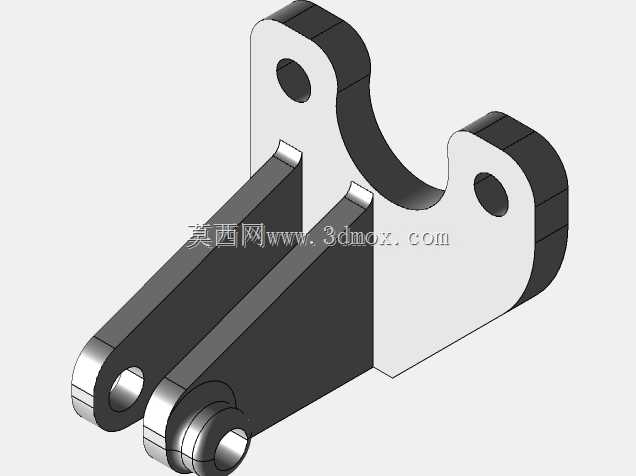

　　从结构设计逻辑来看，该导轨采用分体式卡接安装思路，整体为对称式悬臂支撑结构，上部设置两个同轴安装定位孔，用于匹配送料器侧的安装点位，可直接通过M3螺钉完成与送料器壳体的固定，无需对原有设备进行打孔、切削等改装操作，适配原厂设备的安装边界，安装后不会与周边的挤出头散热组件、X轴运动滑台产生运动干涉。导轨的导向工作面采用圆弧过渡型槽结构，槽体曲率半径匹配常规1.75mm直径打印耗材的弯曲半径要求，避免耗材在导向段出现过小弯折半径产生的塑性形变，保障耗材进入送料轮时保持顺直状态。结构下部预留了标准小轴承的安装位，安装时将小轴承嵌入对应孔位后拧紧螺钉，即可将原有的滑动摩擦替换为滚动摩擦，进一步降低耗材输送过程中的阻力，即使是使用韧性较差的脆性耗材、或者添加了高比例填料的改性耗材，也能顺畅通过导向段，不会出现耗材刮削掉屑的问题。

　　从安装适配边界来看，该导轨的整体安装位完全匹配Ender3系列机型送料器的原有安装孔距，安装后整体向外延伸的长度控制在合理范围内，不会超出设备X轴的运动行程边界，打印头回零、全行程移动过程中不会与设备框架、耗材架产生碰撞。导轨的导向槽开口尺寸经过适配设计，既可以顺畅引导耗材进入送料器，也不会因槽体过宽导致耗材在导向段出现晃动偏移，配合下部的轴承支撑结构，耗材从料架引出后可沿平滑的路径直接进入送料轮啮合位置，全程无硬摩擦拐点。实际使用过程中，该导轨可有效解决原厂送料路径中耗材斜向进入送料器时，与进料口塑料边缘反复摩擦刮削的问题，尤其是在设备长时间打印大尺寸模型、耗材持续输送数小时甚至数十小时的工况下，可大幅减少进料口位置的耗材碎屑堆积，降低送料齿轮卡滞、进料不畅的故障概率，同时也能减少因送料阻力波动导致的挤出量不均问题，提升打印成品的层间结合质量与表面精度。

　　在结构细节处理上，该导轨的安装定位孔与卡接槽位采用一体化成型设计，安装时先将轴承嵌入下部的安装孔并拧紧固定螺钉，再拆下送料器原有的Z形螺母，将导轨卡入对应安装位置后重新拧紧螺母即可完成装配，整个改装过程无需额外加工配件，普通用户即可快速完成安装调试。导轨的受力结构经过优化，悬臂部分采用加强筋结构提升刚性，即使在耗材拉扯力较大的高速打印工况下，也不会出现结构形变导致的导向偏移，长期使用无结构松动、导向错位的问题。
