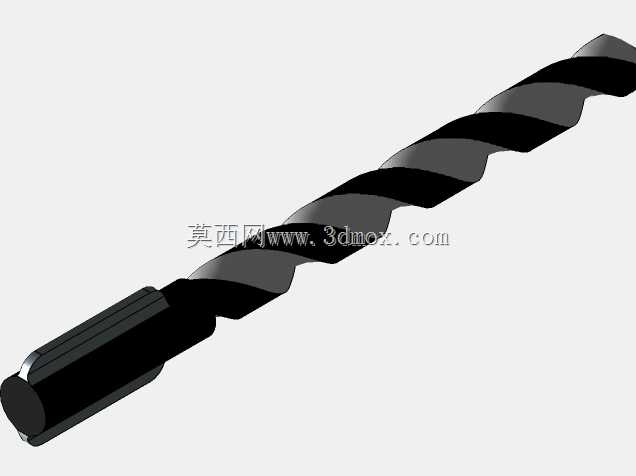

直柄麻花钻切削刀具三维结构设计

　　在机械加工的孔加工工序中，直柄麻花钻是应用频次最高的孔加工刀具之一，覆盖从普通台式钻床、立式钻床到加工中心的各类钻削工况，小到电子元器件安装孔的精密加工，大到钢结构构件的预制孔粗加工，都能见到这类刀具的应用场景。这款直柄麻花钻的结构设计完全遵循金属切削原理的核心逻辑，整体分为夹持直柄段、螺旋排屑槽段、切削端工作段三个核心部分，各段的尺寸衔接与结构过渡都经过切削受力的反复校核。夹持直柄段采用等直径圆柱结构，表面做了防滑滚花处理，能够适配标准钻夹头的夹持范围，安装时直柄段的插入深度需要匹配钻夹头的夹持行程，保证夹持状态下刀具的径向跳动控制在0.02mm以内，避免钻削过程中出现偏摆导致孔径超差。螺旋排屑槽的螺旋角设计为30度，

　　这个角度是针对普通碳钢、合金钢等常见金属材料钻削优化的参数，既能够保证切屑沿着螺旋槽顺畅排出，避免切屑堵塞在孔内造成钻头崩刃，也能兼顾钻芯的结构强度，不会因为螺旋角过大导致钻芯刚性不足。排屑槽的槽型采用抛物线型截面设计，相较于传统的直槽截面，抛物线槽型的容屑空间更大，在钻削深度达到3倍孔径的深孔工况下，也能保证切屑顺利导出，减少退屑排屑的频次，提升连续钻削的加工效率。切削端的两个主切削刃采用对称刃磨设计，刃口角度为118度，这是通用麻花钻的标准顶角参数，能够在钻削时保证两个切削刃受力均衡，避免单刃受力过大导致的钻头折断。横刃部分经过修磨处理，减小了横刃的轴向抗力，在钻削初始阶段能够快速定心，减少钻孔位置的偏移量，

　　保证孔的位置精度符合加工要求。钻芯厚度从切削端向夹持端逐渐递增，形成锥度强化结构，越靠近夹持位置钻芯厚度越大，能够有效提升刀具的整体抗扭强度，在大进给量钻削的工况下，能够承受更大的切削扭矩，避免钻杆发生扭转变形甚至断裂。刀具的刃带部分设计在螺旋槽的外侧凸起位置，宽度控制在0.2倍刃径范围内，刃带与孔壁直接接触，既能够引导钻头保持直线进给，也能减小刀具与孔壁的摩擦面积，降低钻削过程中的切削热生成，延长刀具的使用寿命。在实际选型应用中，这类直柄麻花钻的直径覆盖范围从0.2mm到20mm不等，不同直径的钻头对应不同的切削参数匹配，小直径钻头需要适配更高的主轴转速与更小的进给量，大直径钻头则需要更低的转速与更大的机床功率支撑。

　　安装这类刀具时，需要保证钻夹头的夹持面清洁无杂物，直柄段插入后要夹紧到位，避免钻削过程中刀具打滑转动，造成夹持面磨损或者加工事故。在三维建模过程中，螺旋槽的生成是整个模型的核心难点，需要通过螺旋线引导扫掠特征完成槽型的构建，同时要保证两个螺旋槽的对称度误差控制在建模公差范围内，切削刃的刃口位置要做锐边处理，还原真实刀具的刃口状态，直柄段的滚花特征通过阵列纹理特征实现，还原真实刀具的夹持防滑结构。整个模型的结构比例完全参照实际量产刀具的尺寸规范，各部分的尺寸边界都符合通用刀具的安装适配要求，能够直接用于钻削工序的装配仿真、加工过程模拟以及刀具选型的三维展示场景，也可以作为切削刀具设计教学的基础参考模型，帮助结构设计从业者理解麻花钻的结构逻辑与受力设计思路。
