带曲面叶片的离心式叶轮结构设计

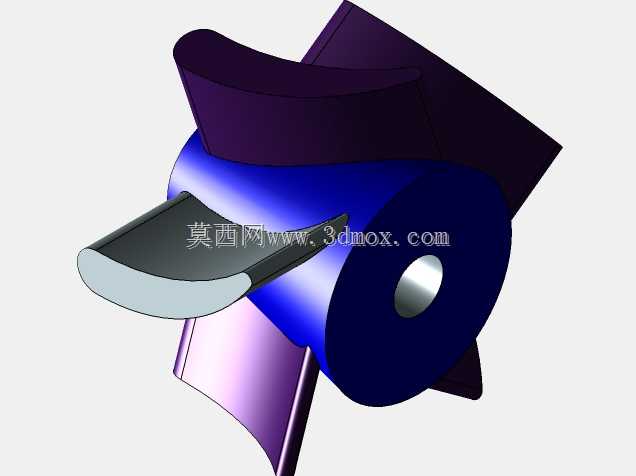

　　在流体输送类设备的核心部件选型与结构设计中，叶轮作为直接实现能量转换的过流元件，其曲面造型、轮毂匹配度直接决定整机的运行效率与工况适配性。这款叶轮采用后弯式曲面叶片设计，整体结构包含中心轮毂、周向均布的曲面叶片两部分，中心轮毂开设同轴通孔，用于与动力输出轴完成装配定位，安装时需保证轮毂内孔与轴的配合公差满足过渡配合要求，避免高速运转时出现偏心振动。从实际应用场景来看，这类叶轮可适配小型离心通风机、低压清水离心泵、微型气动输送设备等多种通用流体机械，在民用通风、小型给排水、轻工物料气力输送场景中均有广泛应用，其叶片的曲面曲率经过反复调整，能够在较低转速下实现稳定的流体输出，减少流道内的涡流损耗。设计过程中首先确定轮毂的基准尺寸，

　　轮毂的轴向长度需覆盖叶片的根部固定区域，保证叶片与轮毂的连接强度足够承受运转时的离心载荷，叶片根部与轮毂采用圆角过渡，避免应力集中导致的叶片根部疲劳断裂，这一细节在长期高速运转的工况下尤为重要，若过渡圆角过小，交变载荷作用下极易萌生疲劳裂纹。叶片的型线采用空间曲面设计，从进口端到出口端的曲率平滑过渡，进口边做了圆弧修型，能够减少流体进入叶道时的冲击损失，出口边的角度匹配对应设备的蜗壳出口角度，保证流体流出叶轮后能够顺畅进入压出室，减少动静干涉带来的流动损失。周向叶片的数量经过流场仿真验证，在保证单叶片强度的前提下，兼顾过流面积与流道的通畅性，避免叶片数量过多导致的流道狭窄、堵塞风险，同时也不会因为叶片数量过少造成流体滑移过大、

　　效率下降的问题。安装边界方面，轮毂中心孔的直径需匹配对应动力轴的轴径，轮毂端面需设置定位止口，保证叶轮装配后与轴的同轴度控制在允许范围内，叶轮的整体外径需适配设备的壳体内部流道尺寸，叶片外缘与壳体内壁的间隙控制在合理范围，间隙过大会造成回流损失降低效率，间隙过小则容易出现运转碰擦的故障。从结构强度角度考量，叶片的厚度从根部到外缘逐渐减薄，既保证根部的连接强度，又减轻外缘的重量，降低高速运转时的离心应力，整体重量分布经过动平衡校核的前期设计预留，后续实际生产完成后可通过外缘去重的方式完成动平衡校正，满足高转速运转的平稳性要求。在实际工况适配中，这款叶轮的曲面造型对含少量小颗粒杂质的流体也有一定的适配性，平滑的叶片表面不易造成杂质挂附，

　　减少结垢或堵塞的概率，相比直板叶片的叶轮，其运行噪音更低，流体输出的压力脉动更小，能够提升配套设备的运行稳定性，降低管路系统的振动。设计时还需考虑叶片与轮毂的连接工艺，若采用焊接工艺，需保证叶片根部的焊缝连续均匀，避免焊接缺陷造成的强度不足；若采用一体铸造成型，则需在建模时预留拔模斜度，保证铸造工艺的可行性，曲面部分的壁厚均匀，避免铸造时出现缩孔、浇不足等缺陷。对于三维建模从业者而言，这类叶轮的建模核心在于叶片型线的构建，需先通过多个截面的型值点拟合光滑曲面，再通过阵列命令完成周向叶片的均布，建模过程中需反复检查曲面的光顺度，避免出现局部凹陷或凸起，影响后续的流场性能与加工可行性。
