适配CCMT刀片的岩心钻孔内冷刀杆结构

　　在地质岩心钻探、深孔金属加工的现场工况里，这类适配CCMT刀片的钻孔刀杆，是解决小直径深孔内壁台阶加工、孔底倒角修型的核心配套部件，很多现场作业人员在处理岩心取样后的孔壁修整、硬质地层钻进的孔内切削工序时，经常会遇到常规直柄钻头无法加工孔内径向台阶、刀片装夹定位不准导致崩刀的问题，这款刀杆的结构设计就是针对这类痛点做的定向优化。从实际使用场景来看，它主要配套在卧式车床、深孔钻床以及岩心钻探的孔内作业机具上，加工对象覆盖了地质勘探的硬质岩心孔、机械设备的液压阀块深孔、轴类零件的轴向内孔台阶，尤其是在孔深超过刀杆直径8倍以上的加工场景里，刀杆的刚性设计和刀片定位结构直接决定了加工面的粗糙度和刀片使用寿命。

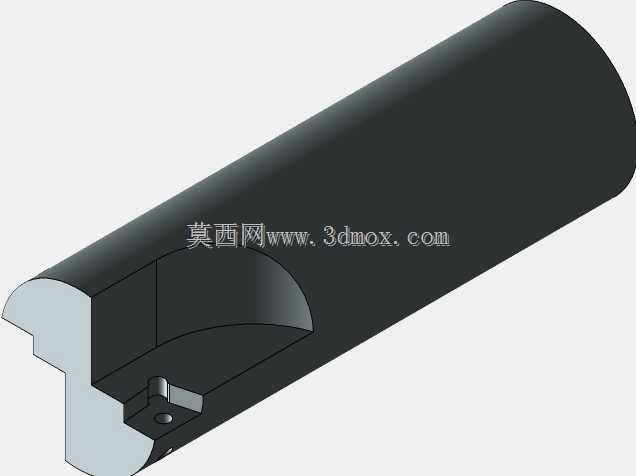

　　从结构设计逻辑上看，这款刀杆采用整体硬质合金棒料作为基体，杆身做了等直径圆柱设计，外圆粗糙度控制在Ra0.8以内，保证和设备主轴锥孔、导套的配合间隙在0.02mm以内，避免高速旋转时的刀杆振颤。刀片安装位设置在刀杆前端的偏心槽内，槽型完全匹配CCMT系列菱形刀片的安装基准，槽内设置了定位销孔和螺丝锁紧位，定位销和刀片中心孔的配合公差控制在H7/g6级别，确保刀片装夹后刀尖的径向跳动不超过0.01mm，轴向位置偏差不超过0.015mm，这个精度控制能有效避免单刃切削时的受力不均，减少刀片崩损的概率。刀杆内部设计了贯通的内冷通道，通道出口正对刀片切削刃的正上方，加工时切削液可以通过机床主轴的内冷接口直接输送到切削区域，及时带走切削产生的热量，同时冲掉切削产生的岩屑、金属切屑，避免切屑在孔内堆积刮伤已加工表面，也能减少切屑对刀片切削刃的二次磨损。

　　在安装边界的设计上，刀杆的尾部做了标准的侧固式夹持平面，平面的位置和尺寸符合通用机床刀座的装夹标准，不需要额外定制过渡套就能直接装夹在绝大多数带内冷功能的钻床、车床刀座上。刀杆前端的切削部分做了偏心避让设计，当刀杆伸入已加工完成的底孔内时，杆身和孔壁之间保留了足够的排屑间隙，不会因为刀杆和孔壁的摩擦刮伤已加工面，同时偏心的结构让刀片伸出后刚好能加工到孔壁的台阶位置，不需要额外调整刀杆的中心高，装夹后只需要确认刀片的刀尖位置和加工尺寸匹配就能开始作业，能大幅减少现场调机的辅助时间。

　　从实际加工的性能表现来看，这款刀杆在加工硬度HRC35以内的结构钢、花岗岩岩心样本时，切削参数可以稳定维持在切削线速度80-120m/min，进给量0.1-0.15mm/r，相比普通焊接式的孔内刀具，刀片更换不需要重新对刀，只需要松开锁紧螺丝替换同型号CCMT刀片就能继续作业，能减少30%以上的刀具换型辅助时间。刀杆的基体采用整体硬质合金材质，相比普通高速钢刀杆，刚性提升了4倍以上，在悬伸长度达到刀杆直径10倍的工况下，依然能保持稳定的切削状态，不会出现让刀导致的加工尺寸超差问题。针对岩心钻孔的特殊工况，刀杆的切削刃角度做了针对性优化，主偏角设置为95度，这个角度既能保证孔壁台阶的垂直面加工精度，又能减少切削时的径向抗力，避免刀杆在深孔内因为径向受力过大出现弯曲变形，刀片的后角设置为7度，在保证切削刃强度的前提下，减少后刀面和已加工表面的摩擦，降低加工时的切削阻力。
