高精度弹性筒夹刀具夹持结构设计

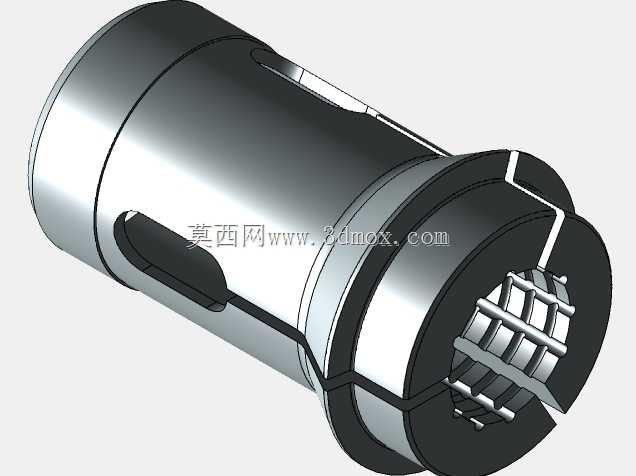

　　在常规金属切削加工场景里，这类弹性夹头是钻床、铣床、加工中心主轴端最常见的刀具连接载体，日常作业中需要承担刀具定位、扭矩传递、切削振动缓冲的多重作用，很多一线操机人员都有过夹头锁紧不到位导致刀具振纹、甚至崩刀的经历，这也对夹头本身的结构设计提出了非常具象的工程要求。从结构逻辑来看，这款夹头采用的是轴向施压径向收缩的经典弹性夹持原理，本体采用整体合金结构钢加工，尾部的开缝设计均匀分布三到六条弹性槽，槽口末端做了应力释放圆孔处理，避免长期反复锁紧松开的过程中出现应力集中导致的开裂问题，很多小厂做的廉价夹头往往省略了这个应力孔，使用两三个月就会从槽根处断裂，直接影响加工稳定性。夹头的外锥面和主轴锁紧螺母的内锥面做了配磨处理，

　　锥度配合精度控制在IT5级以上，保证锁紧过程中夹持力均匀分布在被夹持刀具的整个圆柱接触面上，不会出现偏载夹伤刀具柄部、或者夹持偏心导致的刀具径向跳动超差问题。从安装边界来看，这款夹头的法兰定位端做了轴向止推台阶，装入主轴锥孔后，台阶端面和主轴端面的贴合间隙控制在0.02mm以内，既可以保证轴向定位精度，也能在重切削的时候承担部分轴向进给力，避免夹头在主轴孔内出现轴向窜动。内孔夹持段做了全长度的珩磨处理，表面粗糙度达到Ra0.8以下，和标准圆柱直柄刀具的接触面积能达到90%以上，相比普通弹簧夹头，这种结构的夹持扭矩能提升30%左右，满刀切削的时候不容易出现刀具打滑退刀的问题。日常使用场景中，这类夹头可以适配直柄钻头、立铣刀、

　　铰刀等多种回转切削刀具，更换不同规格的夹头就可以适配不同柄径的刀具，不需要更换整个刀柄主体，能有效降低工装采购成本。夹头本体的外圆上开有对称的轴向槽，一方面是为了减轻自身重量，降低主轴高速旋转时的动平衡量，另一方面也可以在拆装的时候配合专用扳手防止夹头跟转，方便锁紧螺母的拆装操作。在做三维建模的时候，弹性槽的宽度、开槽长度、锥面角度都是需要反复校核的参数：开槽过长会导致夹头刚性不足，切削时容易让刀；开槽过短则弹性收缩量不够，夹持范围变小，甚至无法锁紧小直径的刀具；锥角的选择需要和锁紧机构的锥角完全匹配，角度差超过10分就会出现接触不良，导致夹持力不足。夹头前端的内孔做了微小的倒角引导，方便刀具插入内孔，

　　不会因为孔口的毛刺刮伤刀具柄部的镀层，也能避免装刀的时候刀具偏斜导致的动平衡问题。在高速切削场景下使用时，这类夹头的动平衡等级需要达到G2.5以上，所以建模的时候所有结构都做了中心对称处理，弹性槽的分布角度完全均匀，没有不对称的凸起或者缺口，减少高速旋转时的离心振动。很多新手工程师在设计这类夹头的时候，往往只关注夹持范围，忽略了材料热处理后的硬度匹配，夹头的工作段硬度需要控制在HRC44-48之间，硬度过高会导致弹性不足，容易断裂；硬度过低则容易磨损，夹持精度下降快，使用寿命短。夹头和锁紧螺母接触的法兰端面做了表面硬化处理，避免反复锁紧的时候端面被压出凹痕，影响拆卸和重复定位精度。在实际生产线的工装维护中，这类夹头需要定期清理内孔和外锥面的切屑、油污，防止杂质进入配合面导致夹持偏心，每次锁紧的时候扭矩要控制在推荐范围内，过度锁紧会导致弹性槽产生塑性变形，失去收缩弹性，提前报废。从结构适配性来看，这款夹头可以兼容大部分标准的ER刀柄系统，不需要做额外的结构修改就可以直接替换同规格的标准夹头，对于设备改造和工装国产化替代来说非常友好，不需要重新采购整套刀柄，只需要更换夹头就能提升夹持稳定性。
