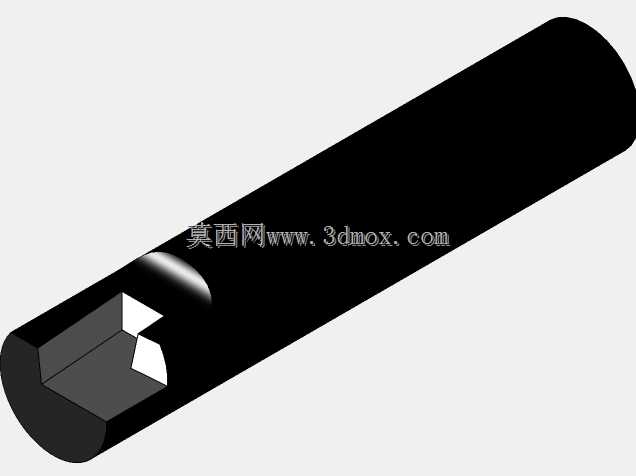

CCGT刀具配套刀杆装刀口袋结构

　　在数控车削加工的实际生产场景里，这类刀杆端部的装刀口袋结构，是直接决定刀片装夹精度、切削稳定性的核心结构单元，日常主要适配CCGT系列菱形车刀片的装夹使用，覆盖外圆精车、端面精车、小角度仿形车削等常见加工工序，在普通卧式车床、斜轨数控车床的刀塔装夹场景中应用十分广泛。做这个结构的三维设计时，首先要匹配对应规格CCGT刀片的安装基准，口袋的定位面需要和刀片的贴合面完全贴合，不能出现悬空或者间隙过大的问题，不然切削过程中刀片会出现微位移，直接导致加工尺寸超差，甚至出现崩刀的风险。从结构形态来看，这个口袋开设在圆形刀杆的端部，刀杆本身的圆柱外径是和车床刀塔的装夹孔匹配的，设计时要严格控制刀杆外圆的尺寸公差，

　　保证装夹后刀杆的轴线和车床主轴轴线的同轴度在允许范围内，避免出现刀杆偏摆带来的让刀问题。口袋的深度设计需要结合刀片的厚度、压紧元件的安装空间来确定，不能过深导致刀杆端部的刚性不足，也不能过浅导致刀片装夹后定位长度不够，切削时受力脱出。口袋的侧壁角度是完全匹配CCGT刀片的刀尖角度和后角设计的，要保证刀片装入后，刀片的切削刃伸出长度符合加工要求，同时刀片的后刀面和口袋侧壁之间留有足够的排屑间隙，避免切屑排出时刮蹭刀杆结构，划伤已加工表面或者造成切屑卡滞。设计过程中还要考虑口袋根部的应力集中问题，在结构转角处设置合理的圆角过渡，避免车削过程中切削力反复冲击造成刀杆端部出现裂纹，延长刀杆的使用寿命。另外，

　　口袋的定位面平面度需要有严格的设计要求，建模时要保证定位面的平面度公差在微米级，这样刀片装夹后才能保证刀尖位置的重复定位精度，减少换刀后的对刀时间，提升批量加工的效率。在实际加工这个刀杆结构的时候，这个口袋结构通常采用数控铣床配合专用成型铣刀加工，三维模型里的结构细节要充分考虑加工工艺的可行性，比如窄槽部位的刀具可达性，避免出现设计结构无法通过常规机加工艺实现的问题。同时，这个口袋的位置还要和刀杆上的螺钉安装孔、压紧面的位置做精准的位置匹配，保证压紧螺钉锁紧时，压力能够均匀作用在刀片表面，让刀片和口袋定位面完全贴合，不会出现装夹翘曲的问题。在小直径刀杆的设计中，这类口袋结构的壁厚控制尤为关键，壁厚过薄会导致刀杆端部刚性下降，

　　切削时产生振纹，影响加工表面质量，壁厚过厚则会压缩刀片的装夹空间，导致刀片无法顺利装入，建模时需要反复核算切削力作用下的结构变形量，将变形量控制在加工精度允许的范围内。针对不同的加工工况，比如断续切削、连续精车等场景，口袋的结构细节还可以做针对性调整，比如断续切削场景下可以适当加大小口袋和刀片的接触面积，提升装夹刚性，连续精车场景下可以适当优化排屑空间的结构，让切屑能够更顺畅地排出，避免切屑缠绕在刀杆上影响加工。
