直角CCMT插入式刀具挡片结构设计

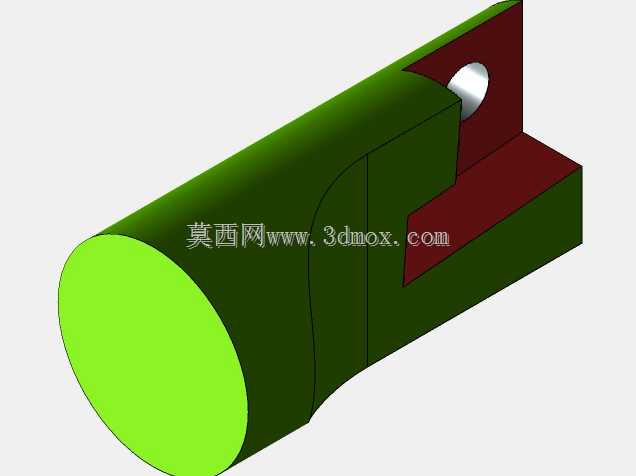

　　在数控车削、铣削加工的实际生产场景中，刀具配套的挡片结构是保障刀片装夹稳定性、控制切削排向、避免刀座本体被切屑冲刷损伤的关键小尺寸结构件，这类零件看似不起眼，却直接影响连续加工过程中的刀片定位精度与刀座使用寿命，很多一线加工场景中出现的刀片微位移、崩刀、刀座基面磨损问题，追根溯源都和挡片的结构设计合理性、安装贴合度不足有直接关联。这款直角刀具输入配套的挡片结构，针对CCMT系列菱形刀片的直角装夹工况做了适配设计，整体结构没有冗余的造型，完全围绕功能需求做几何特征排布。从结构形态来看，主体采用圆柱段与直角定位块结合的复合构型，圆柱段作为安装导向与定位基准，可直接插入刀座对应的预制安装孔内，圆柱端面做平整处理，

　　安装后可与孔底基面完全贴合，保证轴向定位无间隙，避免加工过程中受切削振动影响出现窜动；与圆柱段相连的直角块部分，两个垂直立面分别对应刀座的直角安装基面，安装时可直接贴靠定位，无需额外调整角度，就能保证挡片的支撑面与刀片装夹位的相对位置精度，直角块上开设的圆形通孔为锁紧件过孔，可通过标准紧固件将挡片牢牢压合在刀座的安装位上，锁紧后不会出现转动或偏移。在功能设计上，挡片的深色调支撑面直接承接CCMT刀片插入后的侧部定位，可抵消刀片在切削过程中受到的径向切削分力，避免刀片受侧向力出现偏转，同时高出刀座基面的挡边部分，可在切削过程中引导带状切屑向远离刀座安装基面的方向排出，避免高温切屑直接冲刷刀座的定位面，长期使用下能有效减少刀座的磨损量，

　　降低刀座的更换频次。从安装边界来看，这款挡片的圆柱段直径与刀座安装孔采用基孔制间隙配合，装配时无需额外修配即可顺利装入，直角块的两个立面的垂直度公差控制在0.02mm以内，可保证与刀座基面贴合后无翘曲，整体安装后突出刀座表面的高度经过精准核算，既不会干涉刀片的正常装夹与换刀操作，也不会因为高度不足失去挡屑与定位的作用。在实际选型适配时，这类挡片主要配套直角装夹结构的外圆车刀、端面车刀刀座使用，适配常规CCMT系列06、09规格的菱形刀片，在钢件、铸铁件的连续车削加工场景中，加装该挡片后可有效提升刀片装夹的重复定位精度，减少换刀后的对刀调整时间，同时能阻挡切屑卷入刀座与刀片的安装缝隙，避免切屑挤入造成的刀片碎裂、定位面硌伤问题。

　　设计这类结构时，需要重点把控几个核心尺寸的匹配关系：首先是圆柱定位段的长度，要保证插入安装孔后有足够的接触长度，避免悬臂过长受切削力出现变形；其次是直角支撑面与锁紧孔中心的位置度，要保证锁紧后支撑面能均匀贴靠刀片侧部，不会出现局部点接触导致的受力不均；另外挡边的倒角与圆角处理也需要结合排屑方向做调整，避免尖锐棱边刮擦排出的切屑导致切屑断裂飞溅，影响加工操作安全。从三维建模的角度来看，这类零件的特征构建逻辑清晰，先通过拉伸生成圆柱与直角块的基础实体，再做安装孔的切除与边角的工艺倒角，建模过程中需要重点标注各定位面的形位公差，以及配合尺寸的公差带，保证加工后的零件能直接适配对应规格的刀座，无需二次修配。在实际生产应用中，这类挡片一般采用合金工具钢制作，经过淬火处理后具备足够的硬度与耐磨性，可承受长期的切屑冲刷与刀片挤压，不会轻易出现变形或磨损，相比直接在刀座上加工一体式挡边的结构，这种分体式挡片在磨损后可单独更换，维护成本更低，也能避免刀座本体磨损后整体报废的问题，非常适合批量加工场景下的刀具配套使用。
