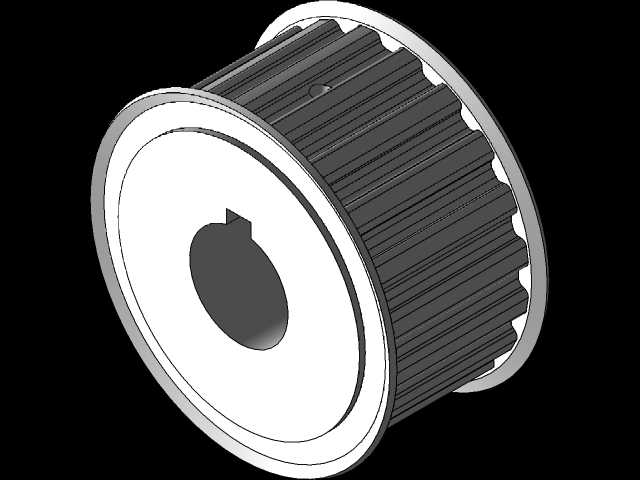

壁挂式口罩成型压合装置结构设计

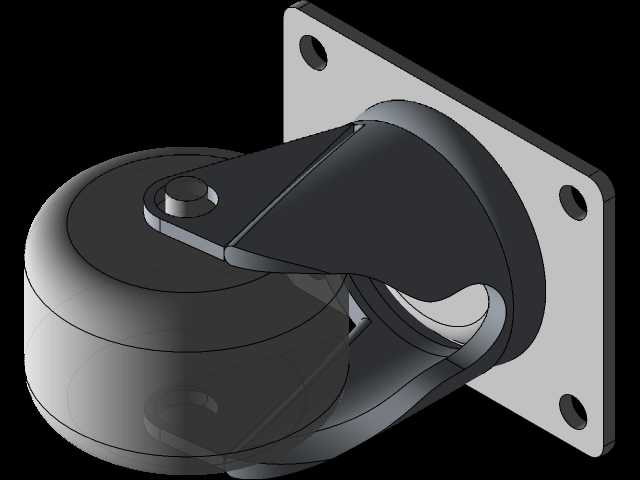

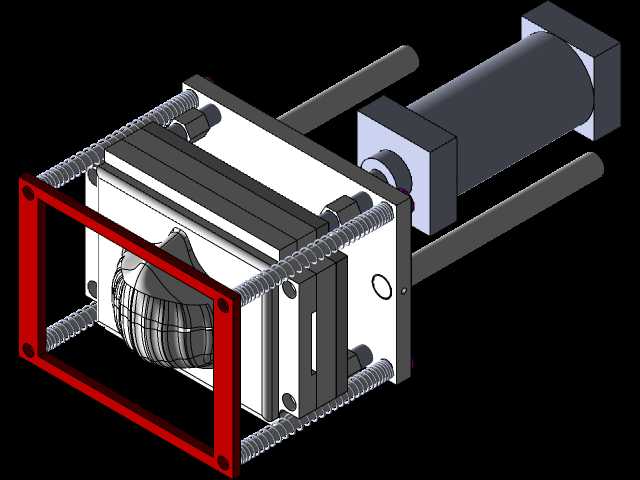

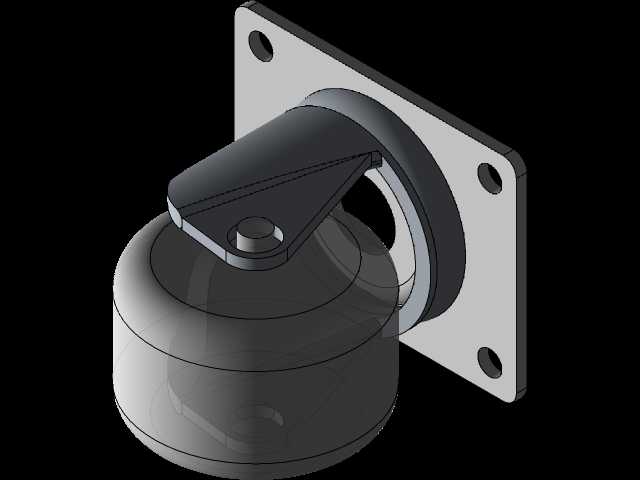

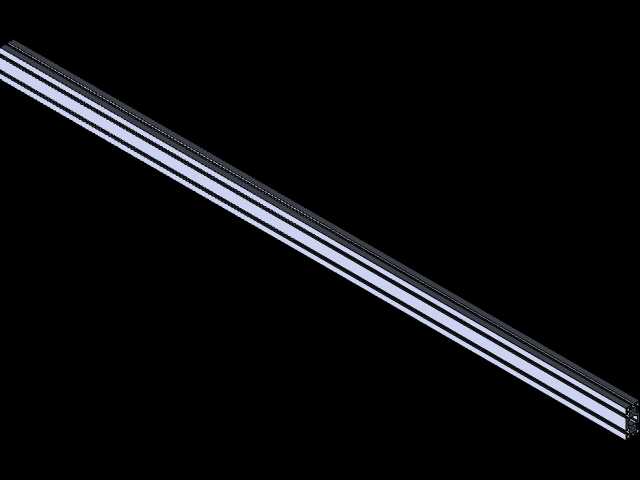

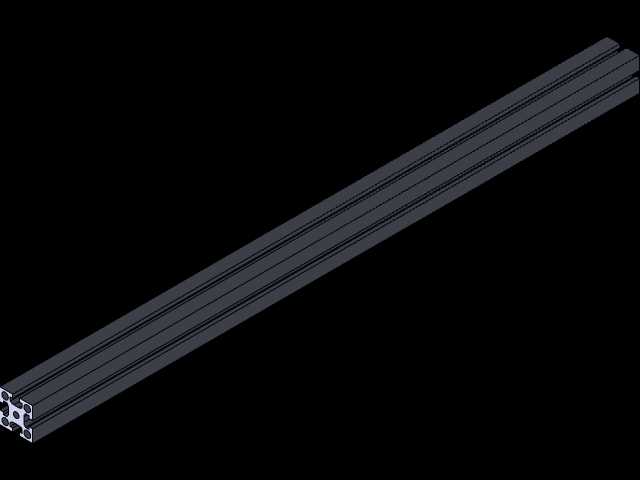

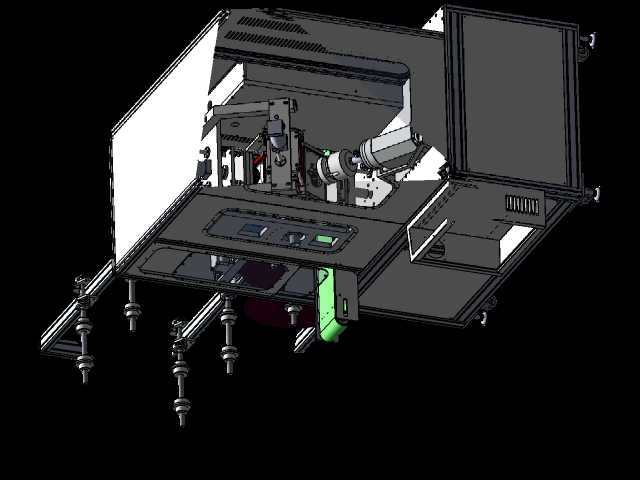

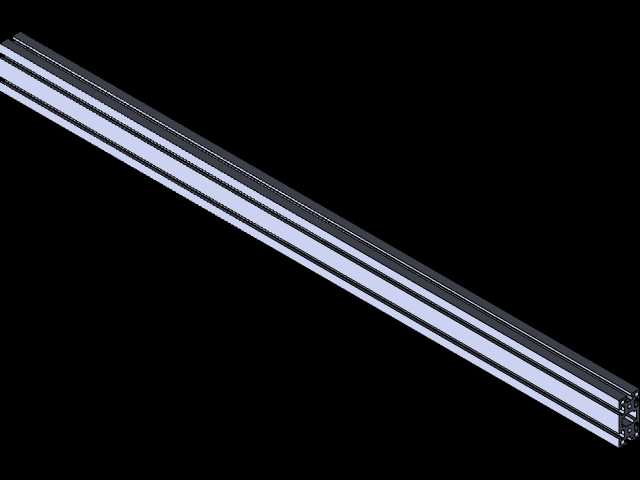

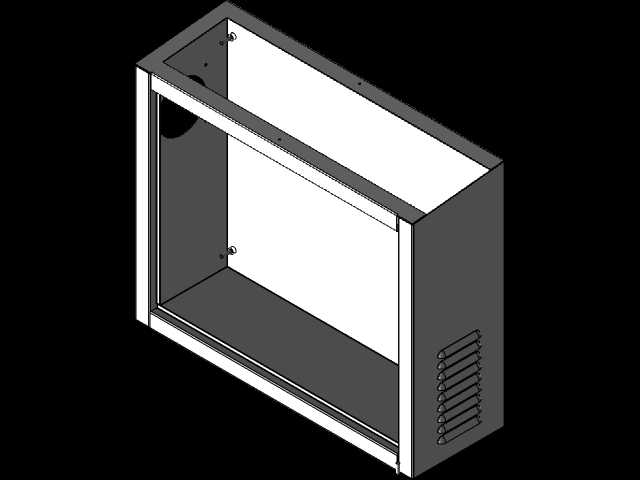

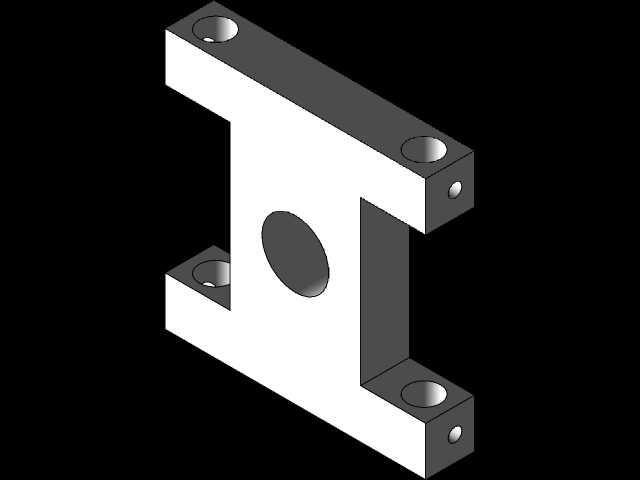

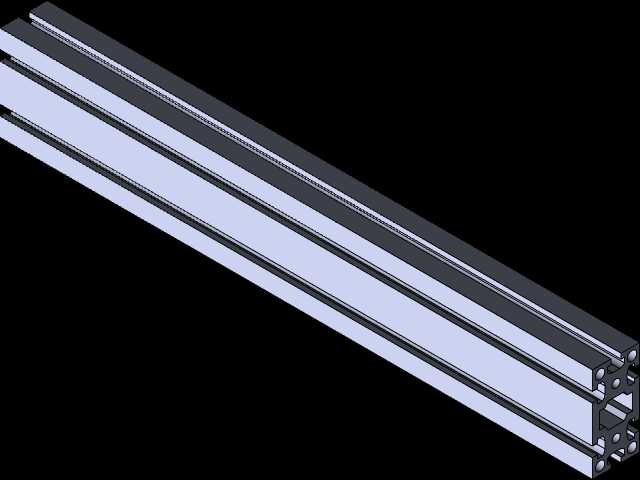

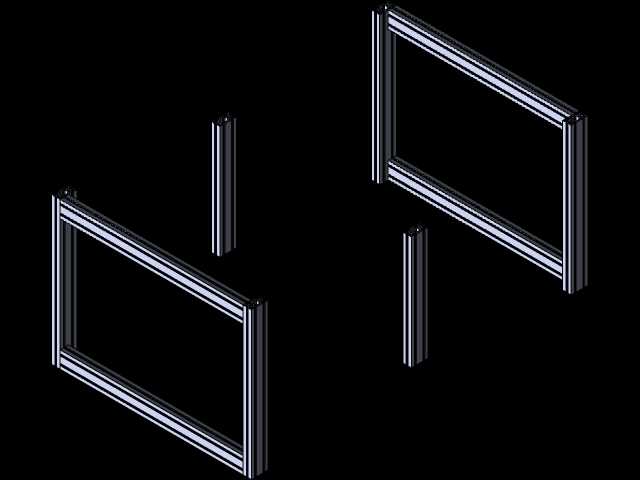

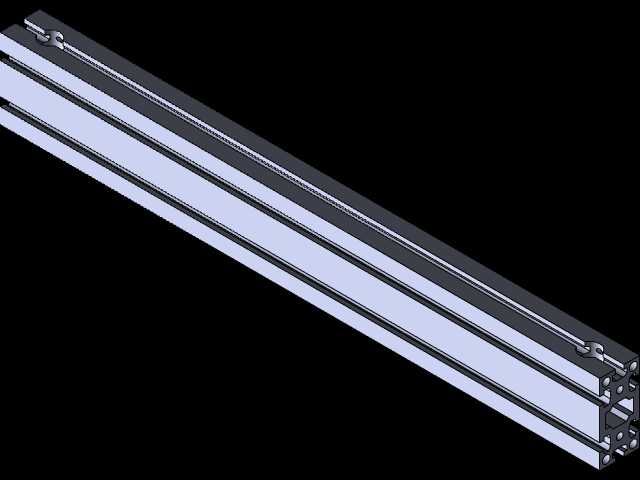

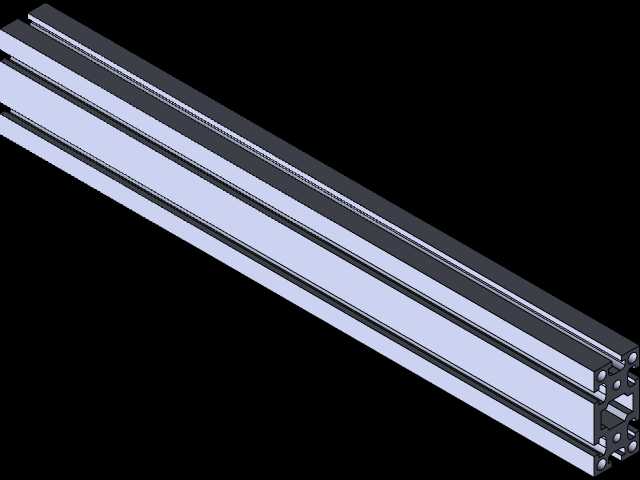

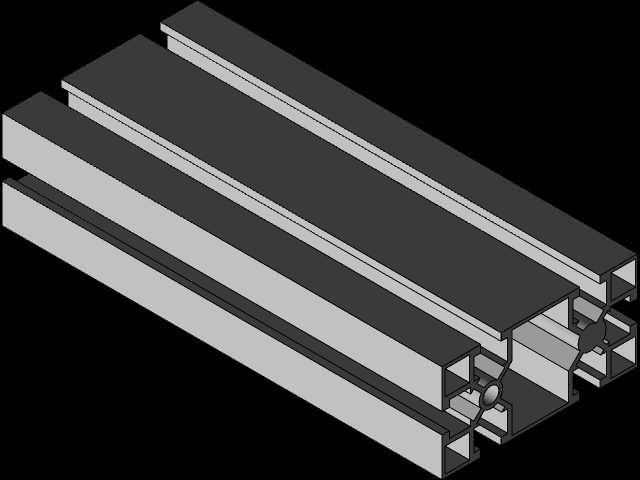

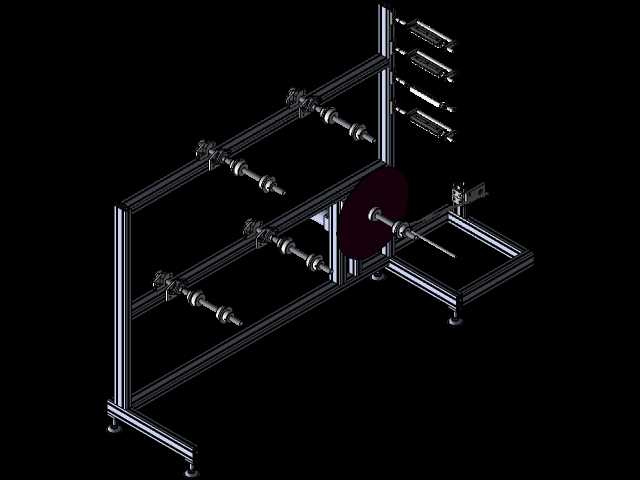

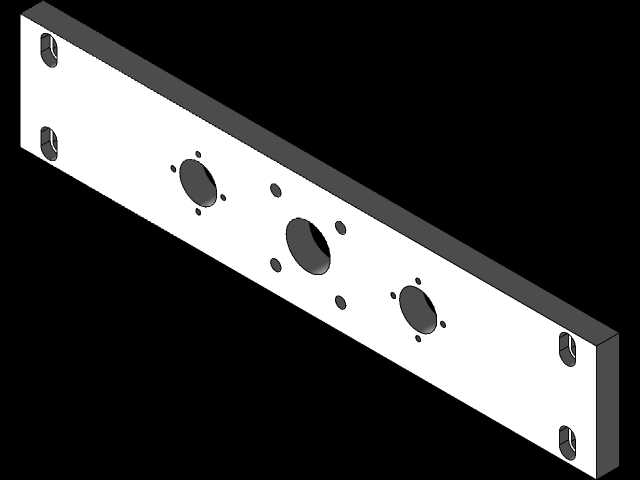

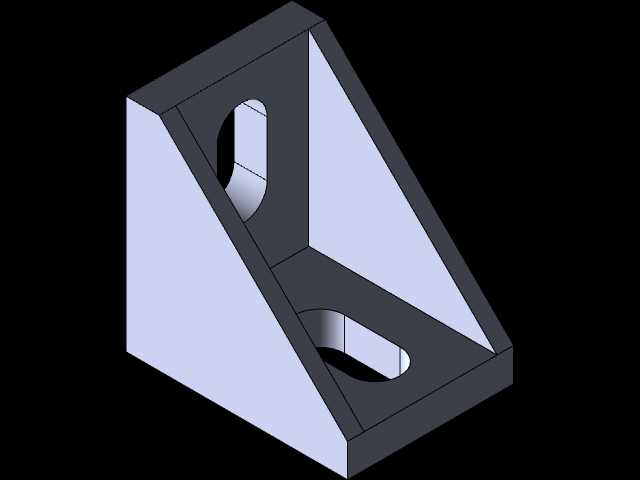

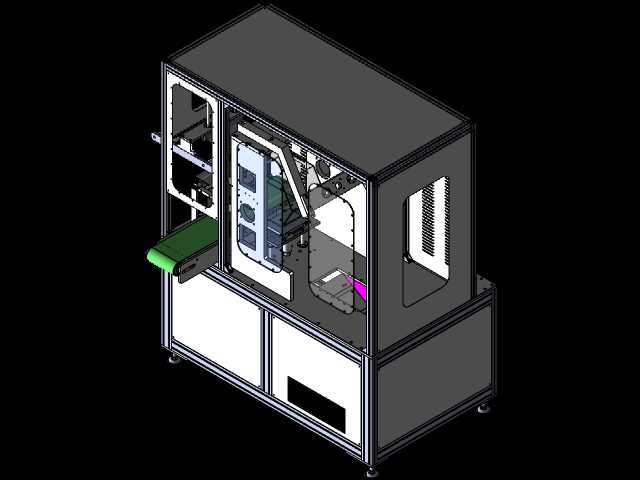

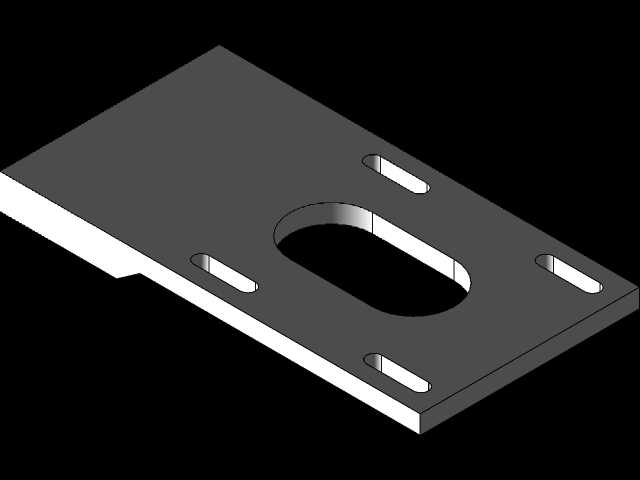

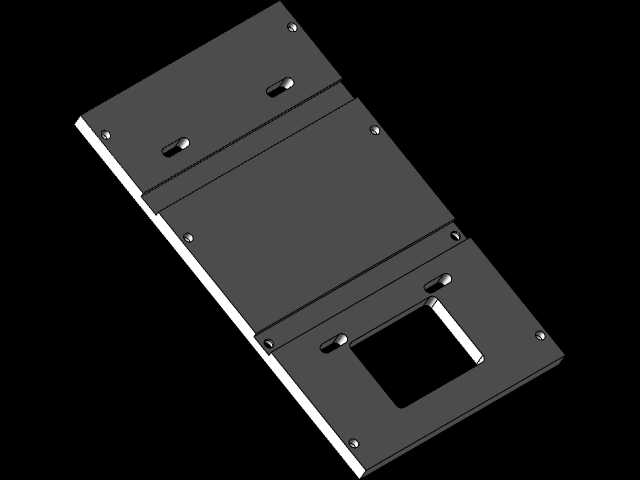

　　这套壁挂安装的压合成型组件，主要适配小型口罩生产工位的边缘压合作业需求，在零散补产、小批量定制口罩的加工场景中，这类侧装式结构相比落地式整机更节省车间占地，尤其适合空间局促的洁净车间、临时防疫物资生产点位布设，安装时不需要预留地面设备摆放空间，直接通过安装板上的四个通孔完成墙面或设备立面的固定，安装板的孔位间距按照常规工业铝型材立面安装孔距设计，可直接适配4040、5050系列铝型材的安装孔位，不需要额外加工转接板，降低现场安装的改造成本。

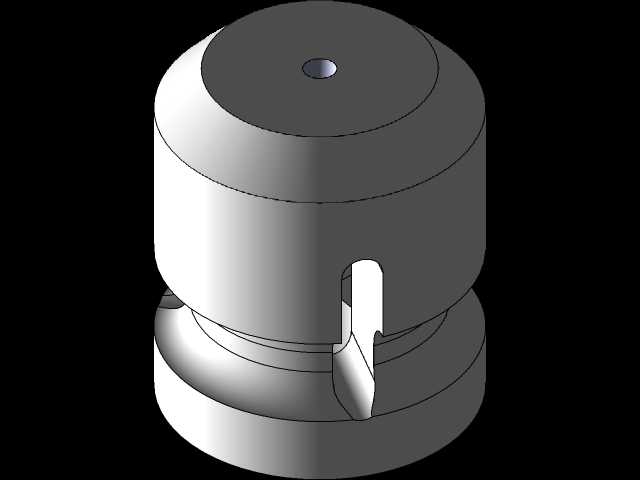

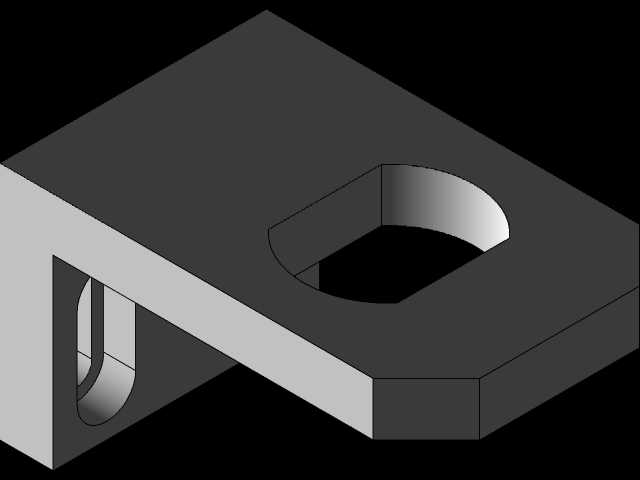

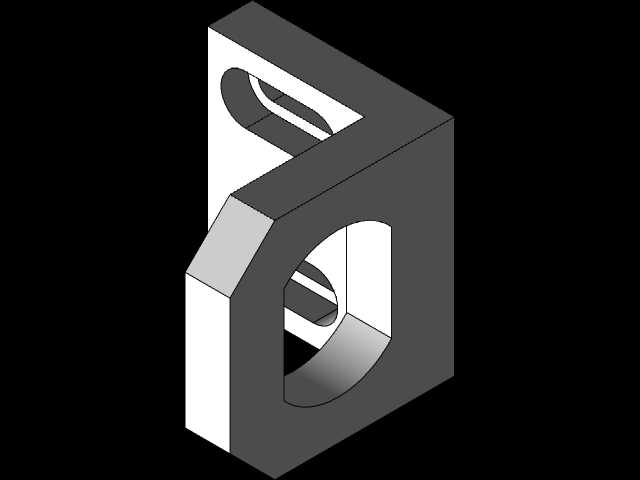

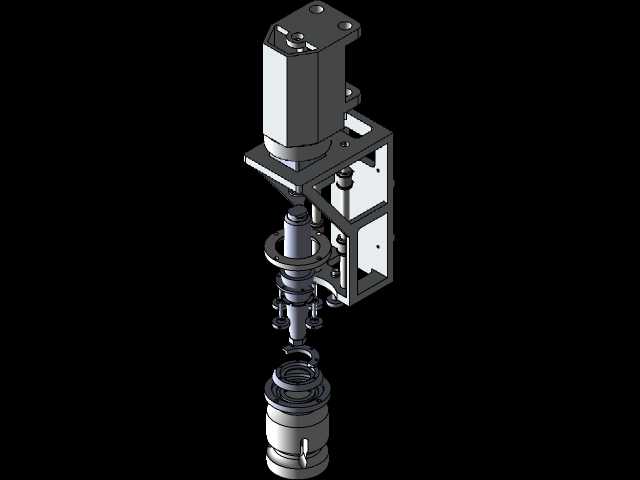

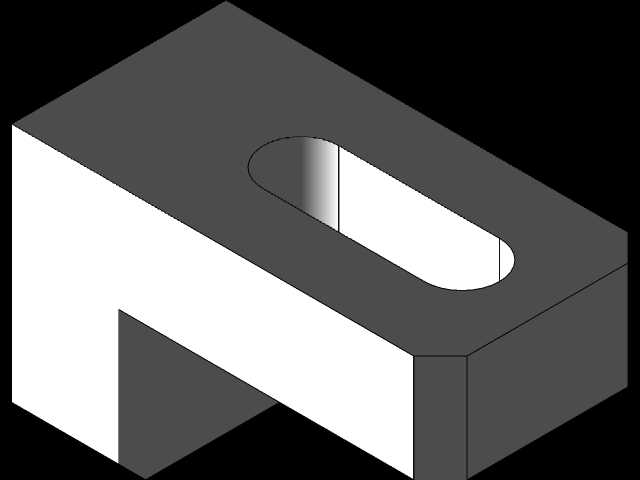

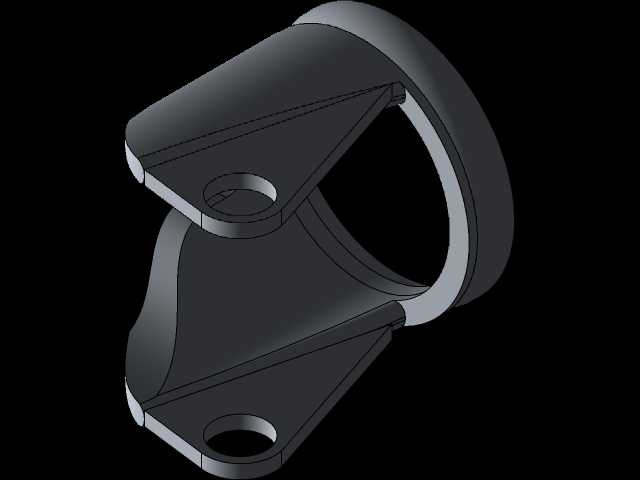

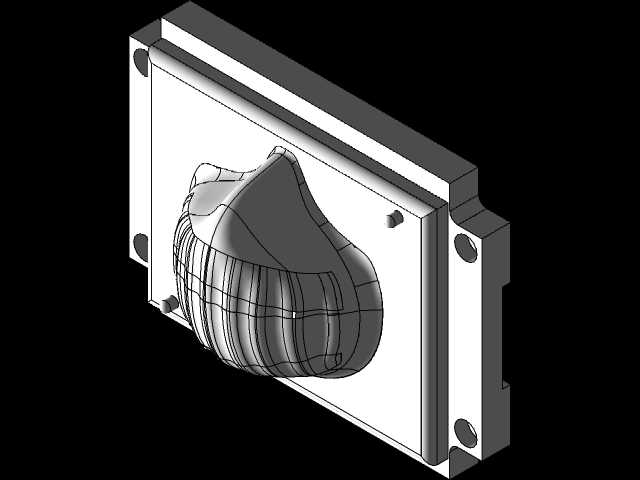

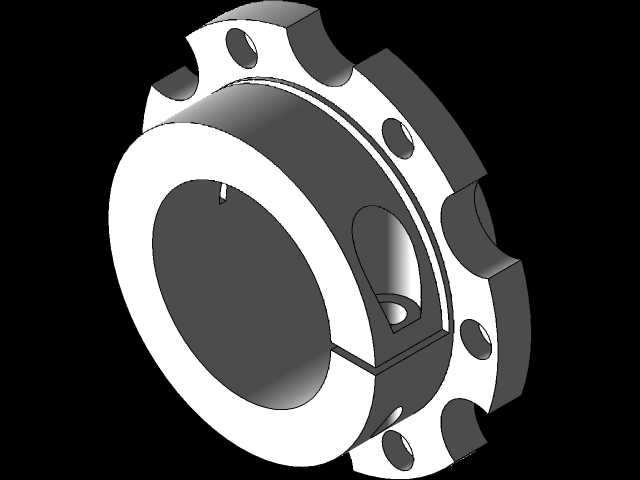

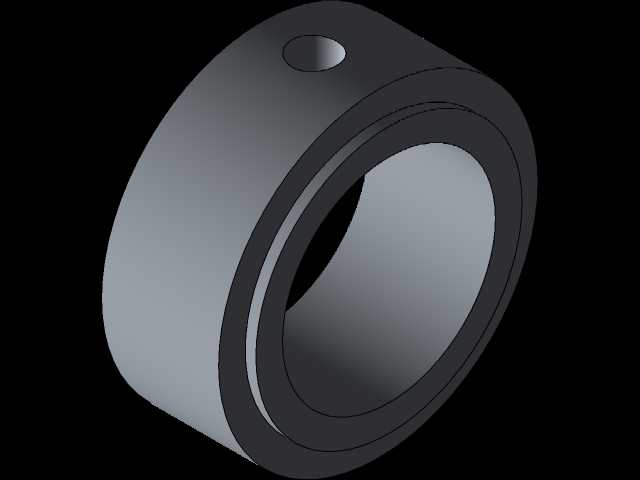

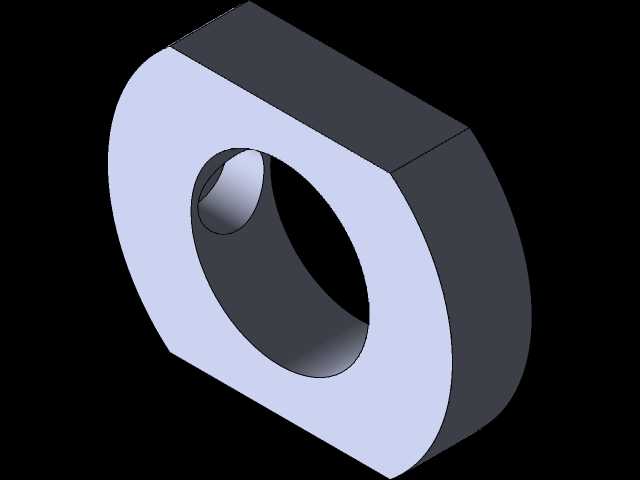

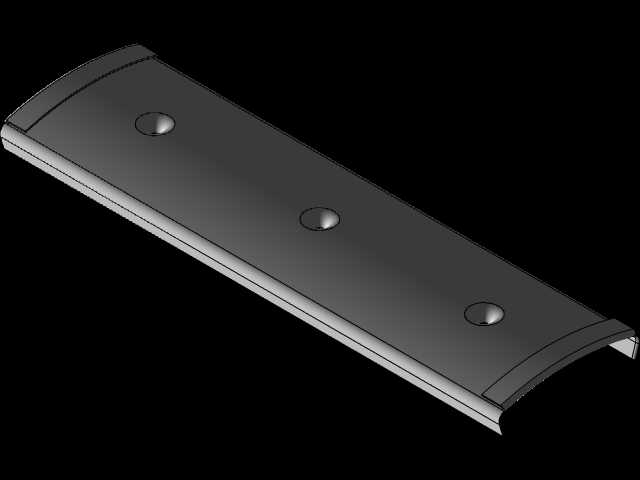

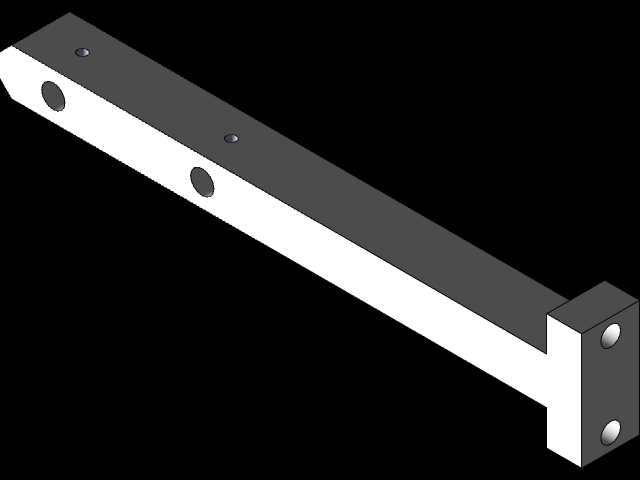

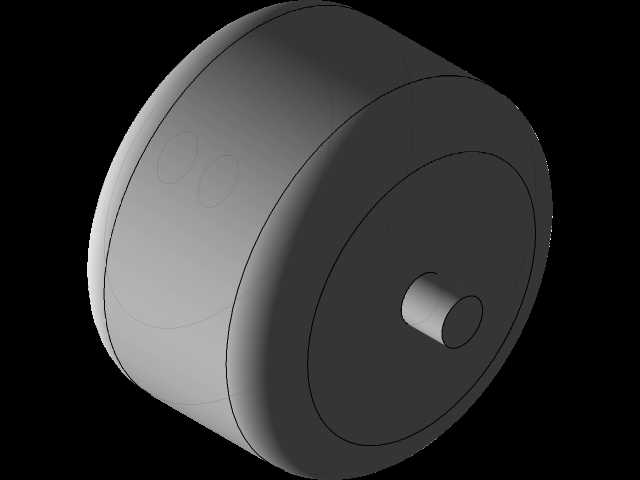

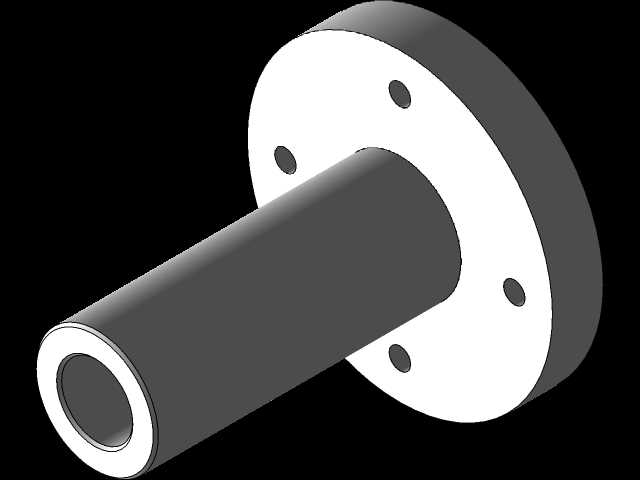

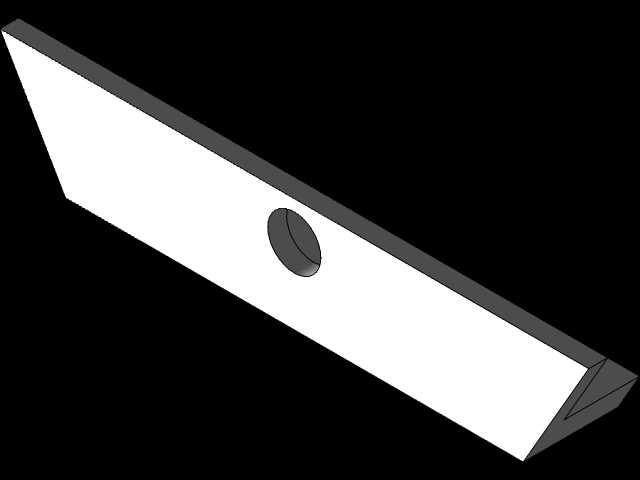

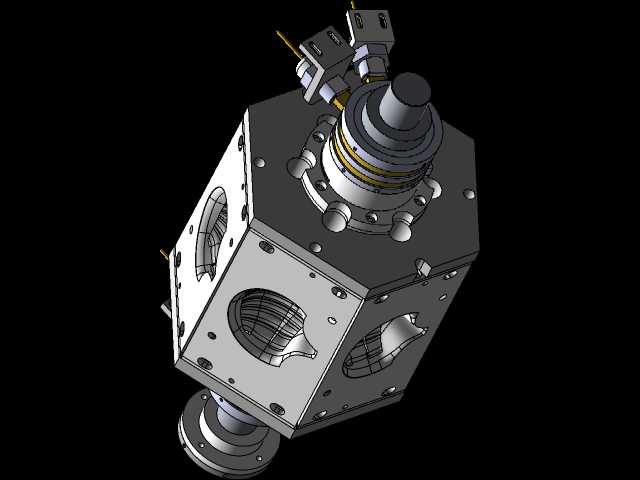

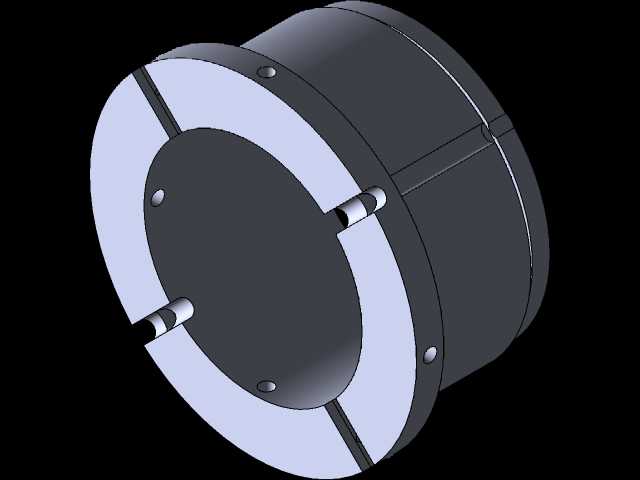

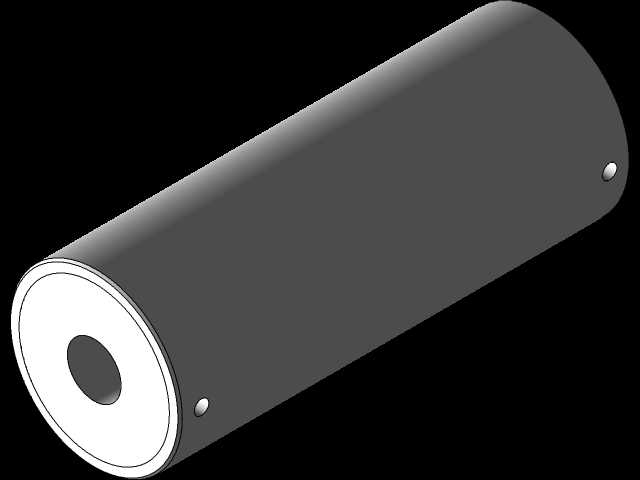

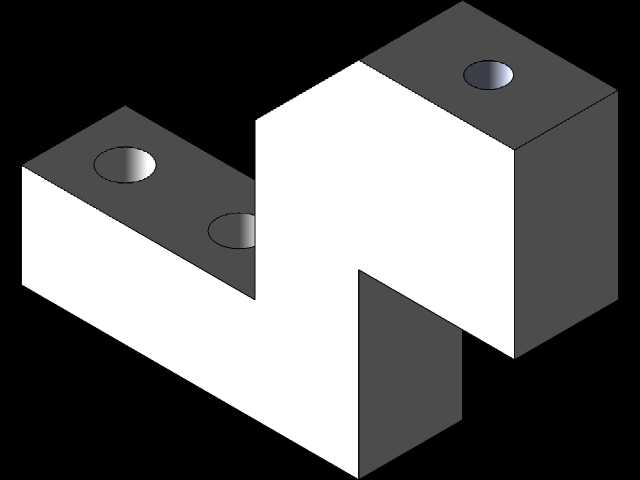

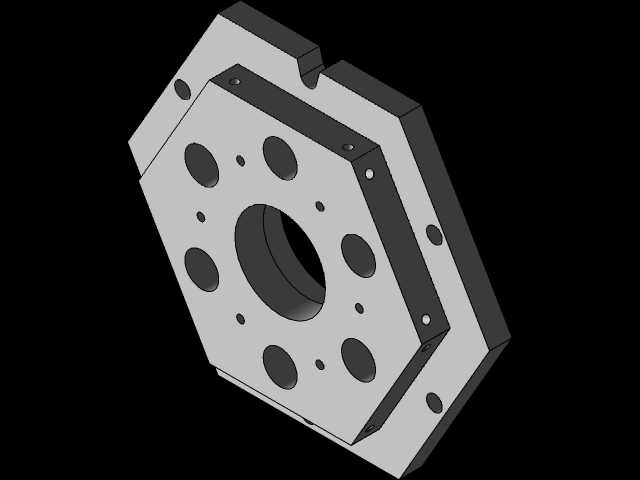

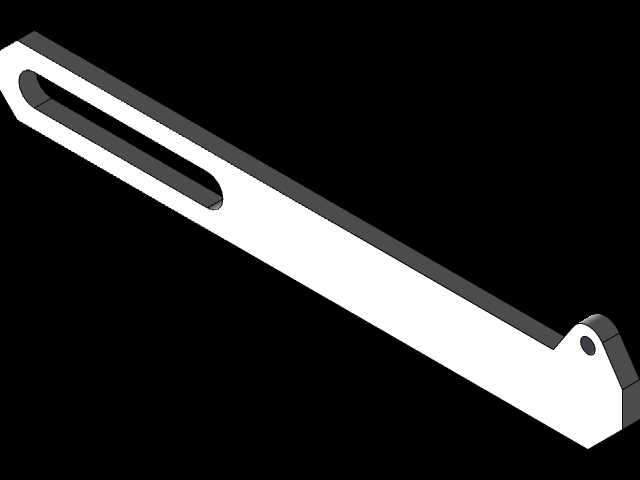

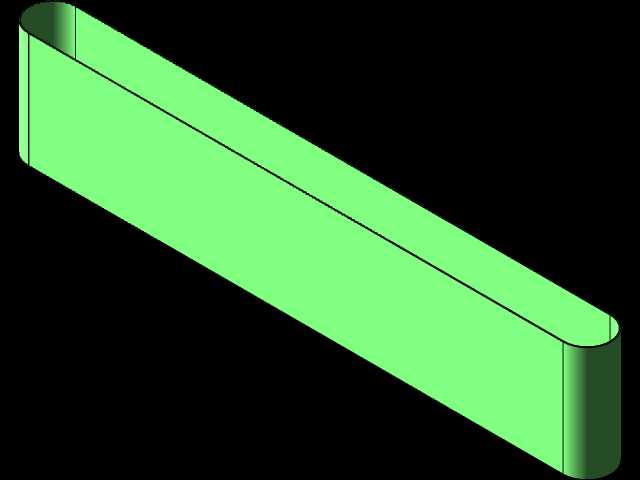

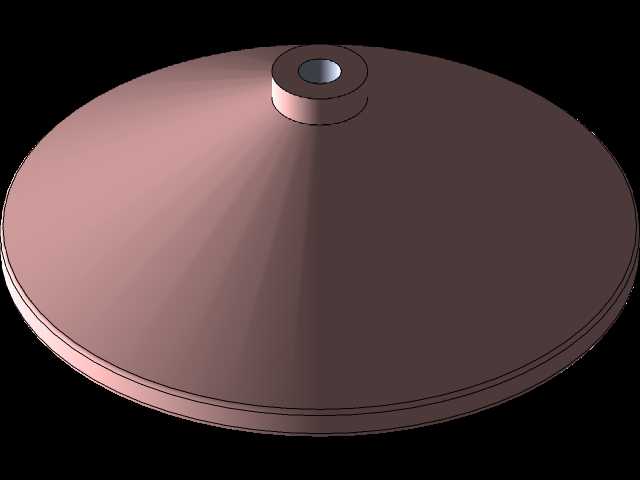

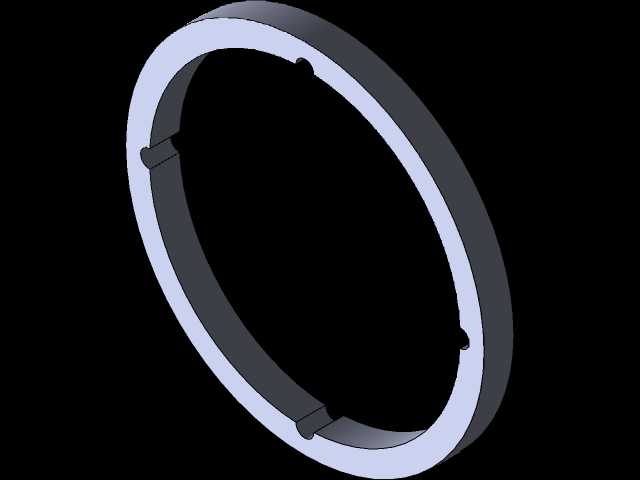

　　从结构功能来看，组件核心的压合摆臂通过销轴与安装座铰接，摆臂的压合端面做了弧度适配，刚好匹配下方圆筒状成型模的外轮廓曲面，压合时摆臂绕销轴转动，将口罩的边缘包覆层压合在成型模的侧壁上，保证压合位置的贴合度均匀，不会出现局部压合不实导致的口罩边缘开胶、熔接不牢问题。下方的圆筒成型模内部预留了容置空腔，可根据加工需求内置加热模块或者超声波焊头，压合摆臂下压时同步触发熔接动作，一次动作即可完成单只口罩的边缘封边作业，相比传统平压压合结构，这种弧面贴合的压合方式能更好适配杯型口罩的曲面轮廓，压合过程中不会拉扯口罩面料，保证成品的外形规整度。

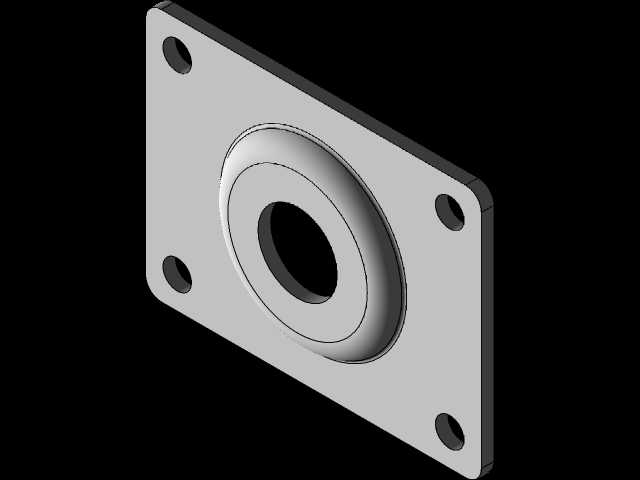

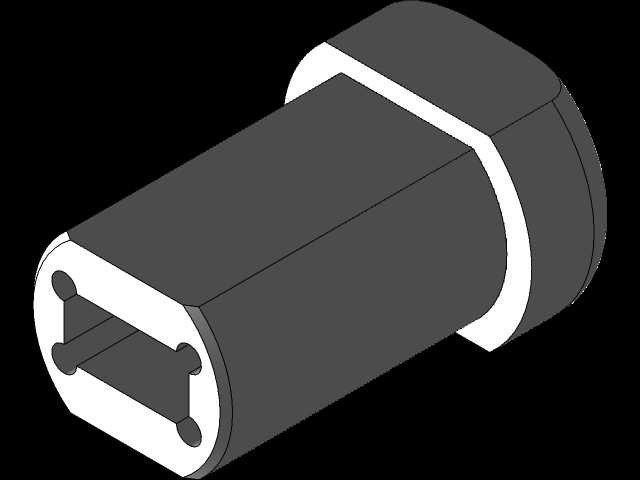

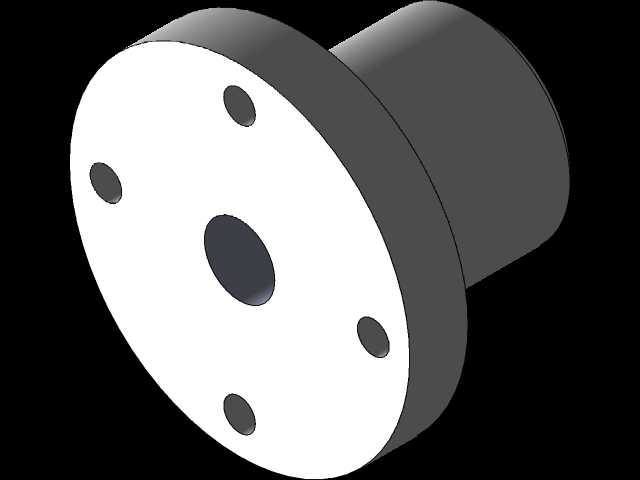

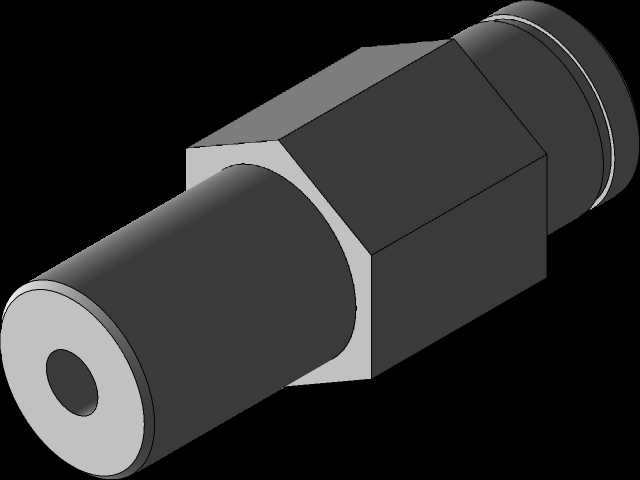

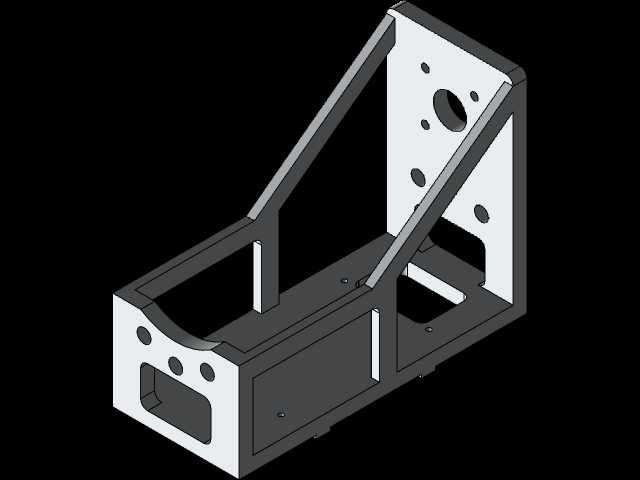

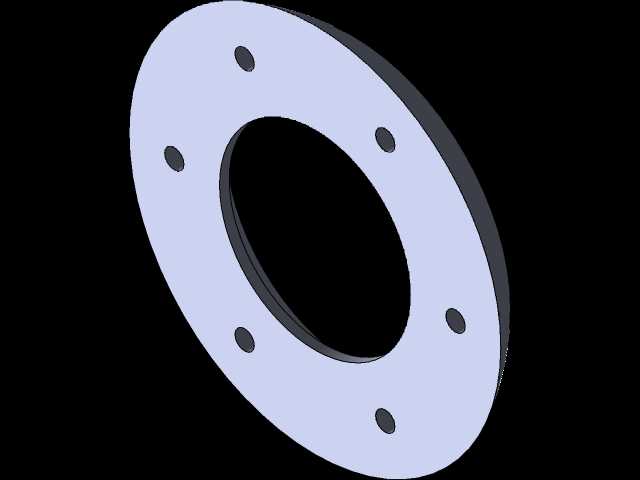

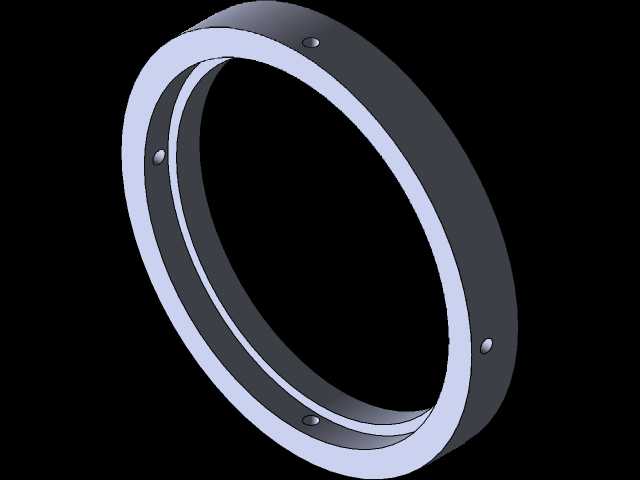

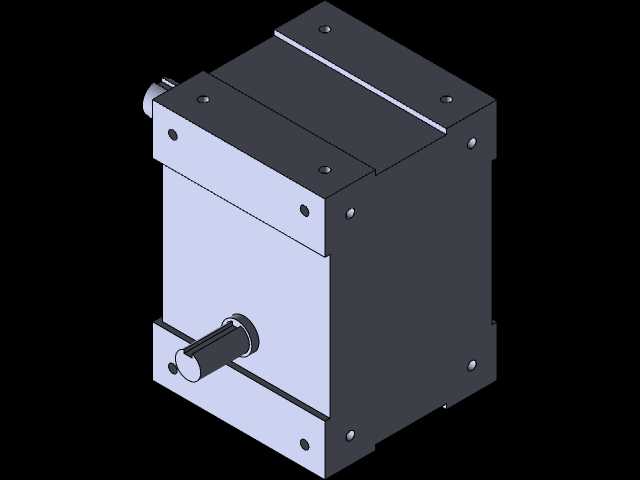

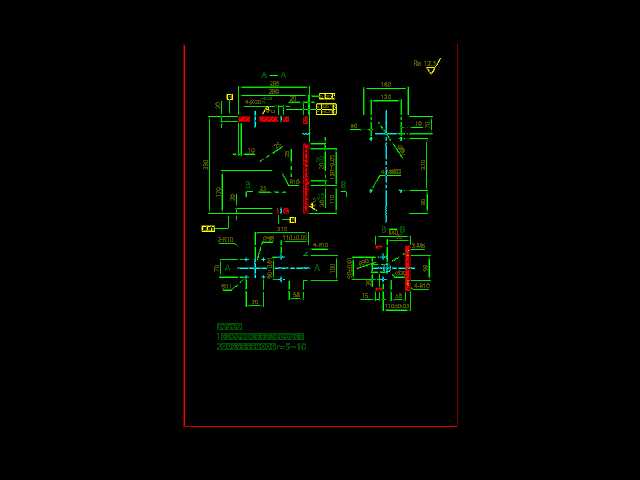

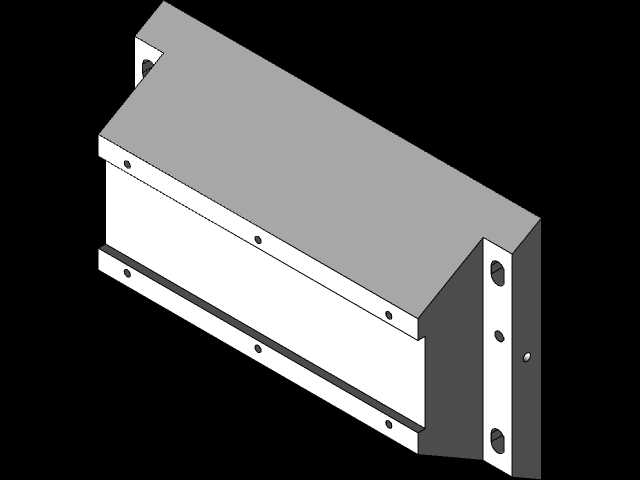

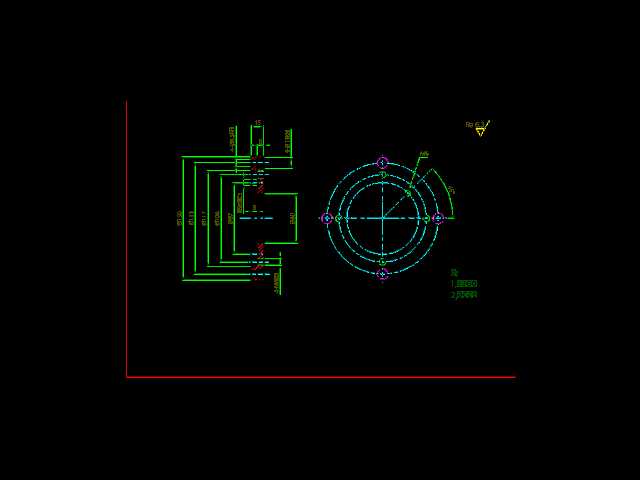

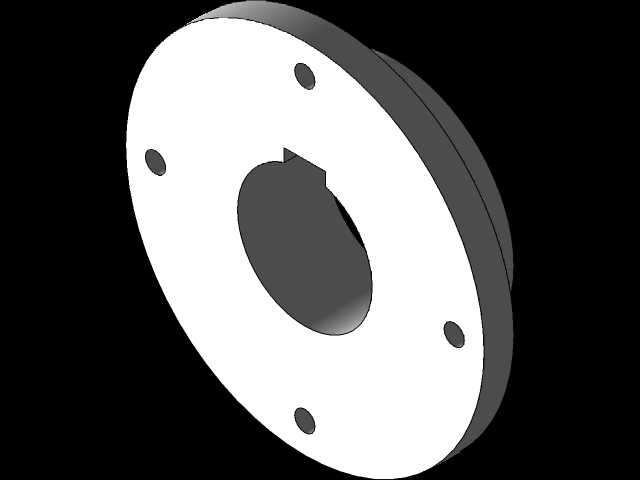

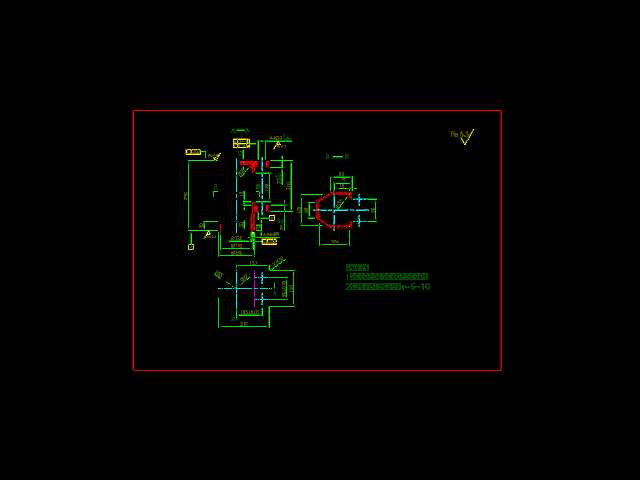

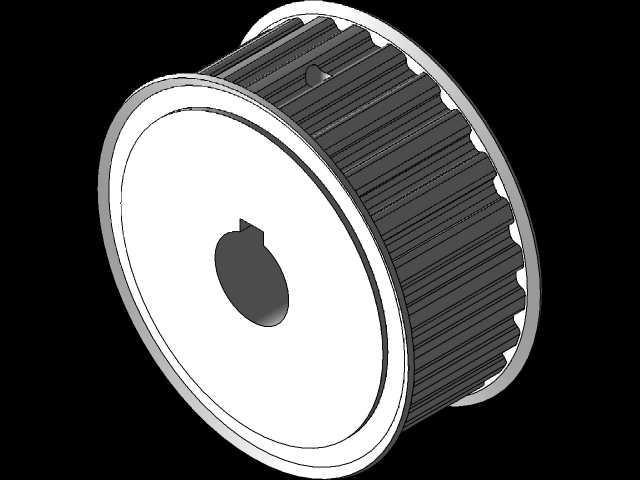

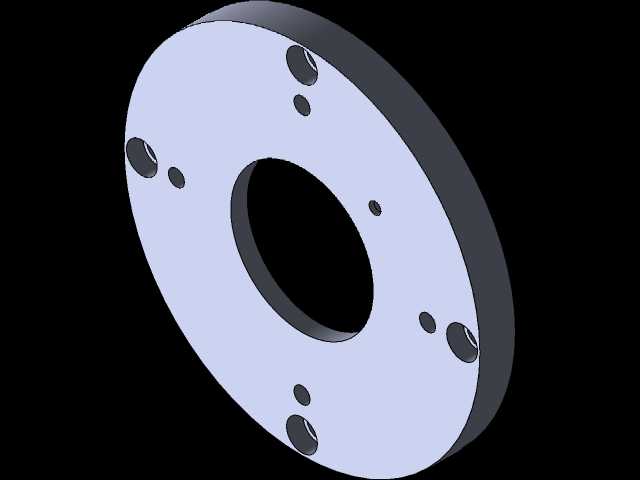

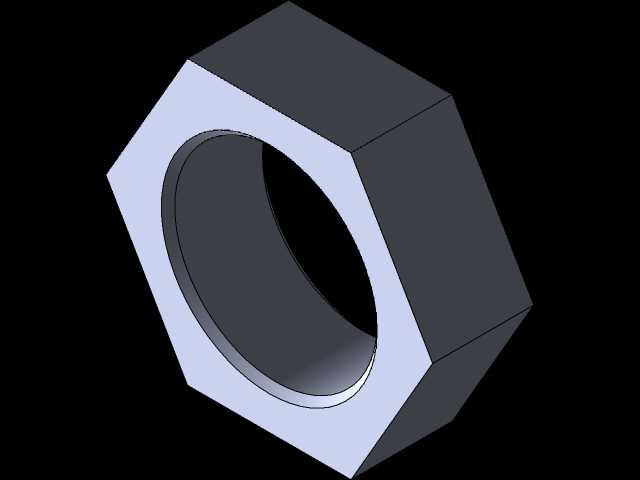

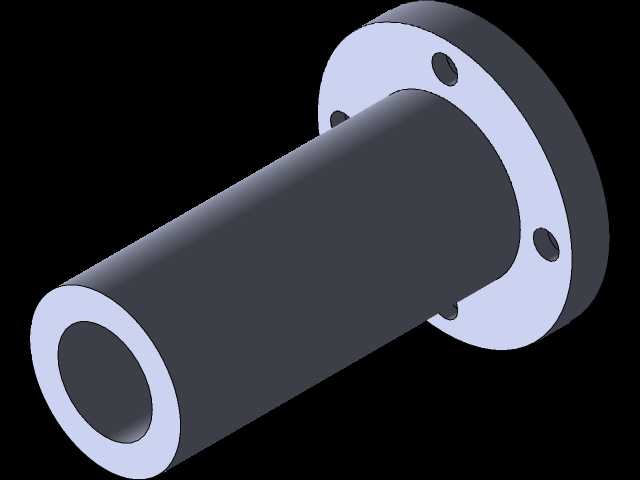

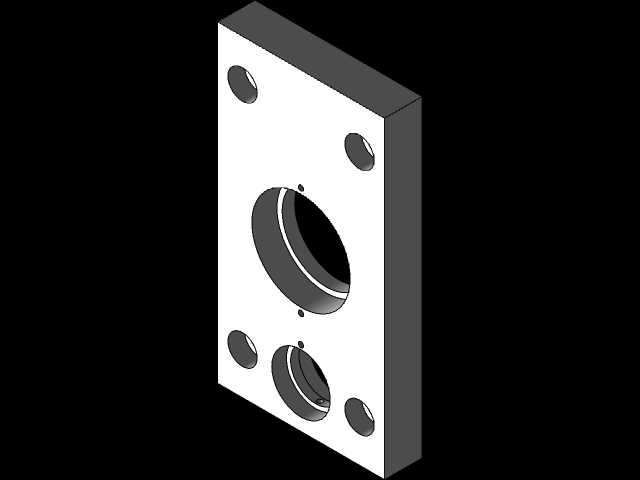

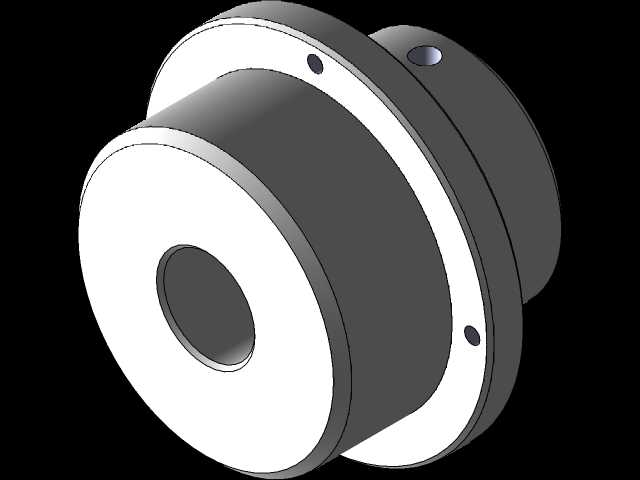

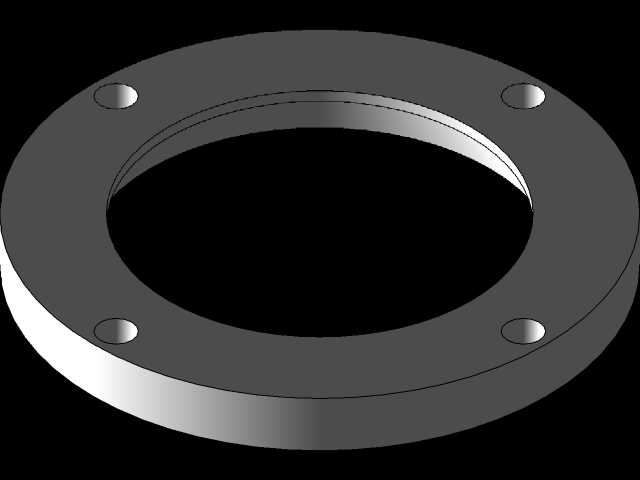

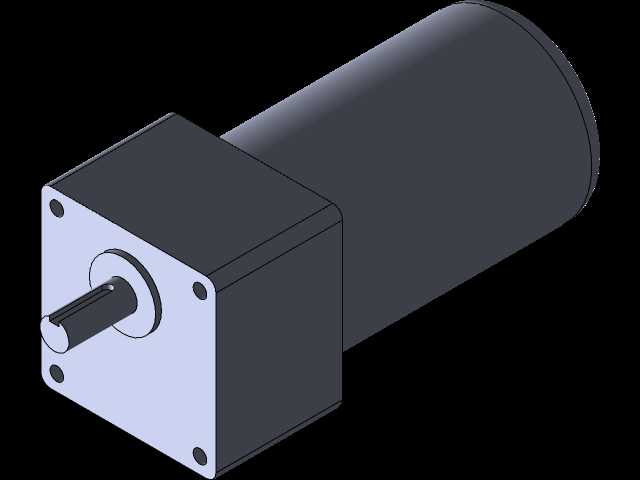

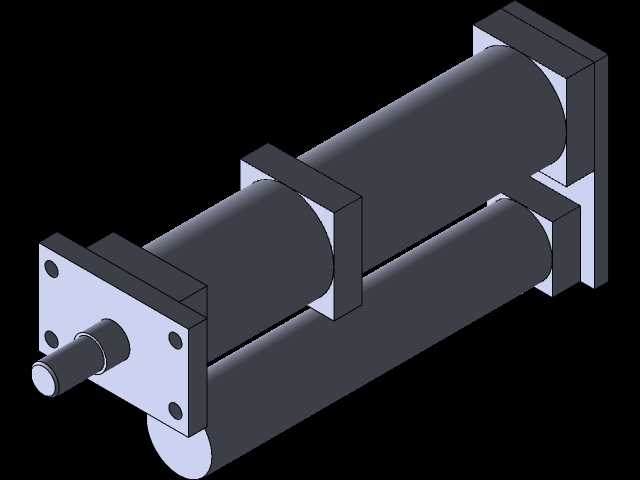

　　设计过程中，安装板的厚度做了针对性加强，避免长期压合作业中出现板面变形，四个安装孔采用沉孔设计，固定螺栓安装后不会突出板面，不会干涉摆臂的转动行程。摆臂的驱动端预留了驱动件安装接口，既可以加装小型气缸实现自动化压合，也可以加装手柄实现手动压合作业，适配不同自动化程度的产线需求，手动模式下不需要外接气源和电源，可直接在无动力供应的临时点位使用，适配应急生产的灵活布设需求。成型模与安装座之间采用止口定位配合，更换不同规格的成型模时只需要拆卸固定螺钉即可完成换装，不需要重新调整摆臂的铰接位置，换装效率高，可快速切换不同尺寸规格的杯型口罩加工作业。

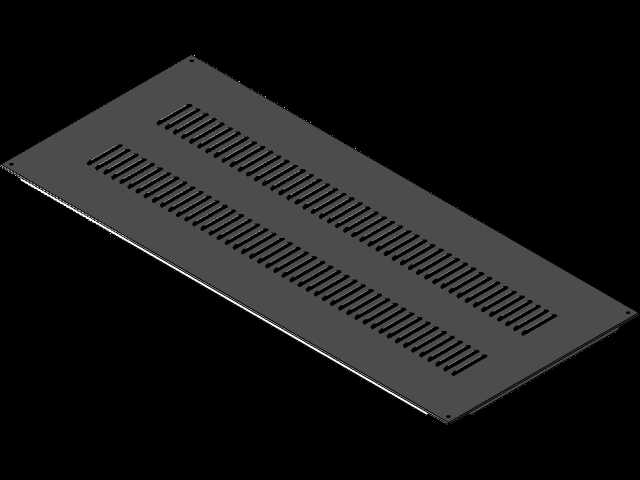

　　安装边界方面，整套组件突出安装立面的最大尺寸控制在200mm以内，摆臂抬起时的最大转动角度为75度，抬起后摆臂下端与成型模顶面的间隙足够操作人员取放口罩半成品，不会出现操作空间不足的问题。压合作业时摆臂的受力点直接传递到后方的安装板上，安装板与立面的固定点均匀分布在受力点周围，长期作业不会出现固定点松动的问题。成型模的下端预留了出料缺口，压合完成后的成品可直接从缺口位置滑落，不需要额外设置顶出机构，简化了整体结构，降低了故障概率。

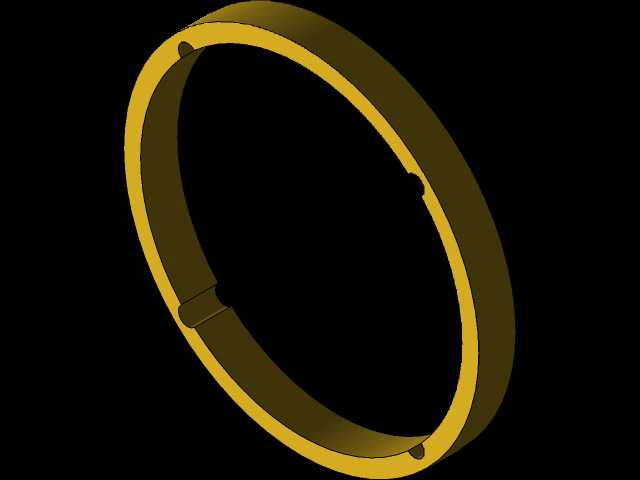

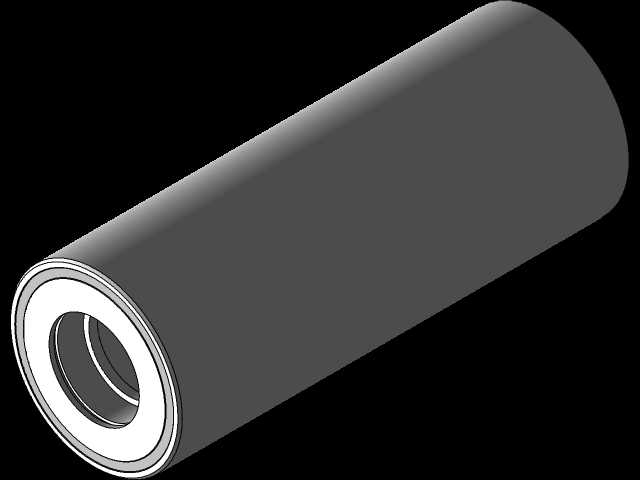

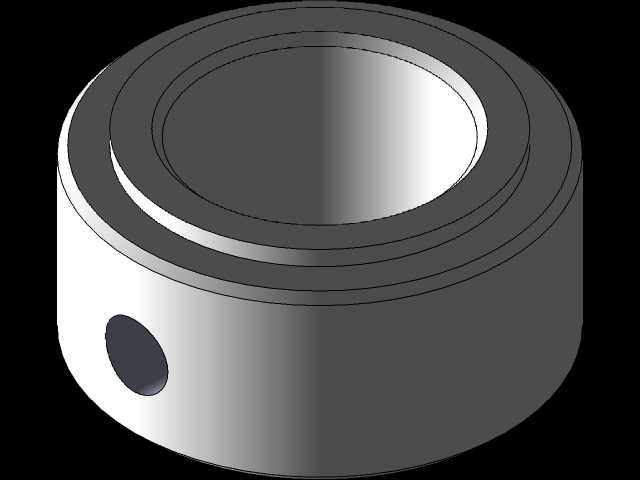

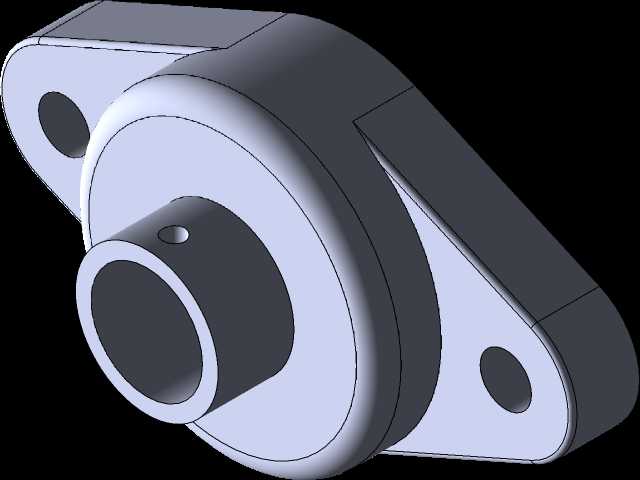

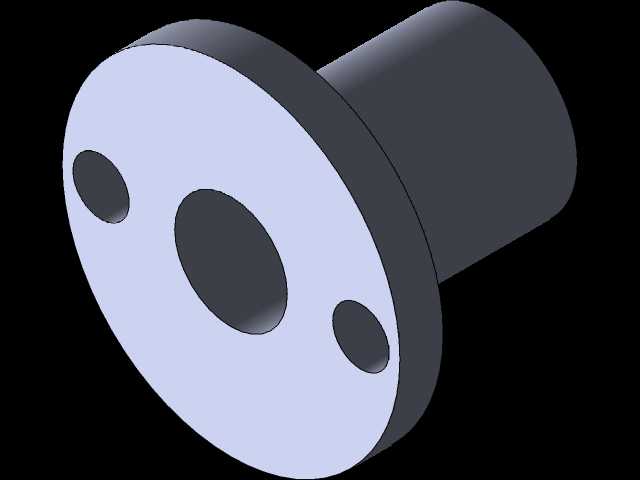

　　从实际应用的适配性来看，这套结构除了用于杯型口罩的边缘压合，更换对应轮廓的压合臂和成型模后，也可适配小型曲面工件的边缘压装、包覆作业，比如小型过滤元件的端盖压合、曲面壳体的海绵条压装等场景，结构的拓展性较强。铰接位置的销轴采用耐磨钢材制作，配合铜套衬套，长期反复转动不会出现铰接间隙过大的问题，保证压合位置的精度稳定，压合臂的压合面做了圆角处理，压合过程中不会刮伤口罩表层的无纺布面料，避免成品出现外观瑕疵。整体结构没有复杂的传动组件，日常维护只需要定期在铰接位置加注润滑脂即可，维护成本低，适合长期连续作业的生产场景使用。
