杯型口罩热压成型生产线设备结构

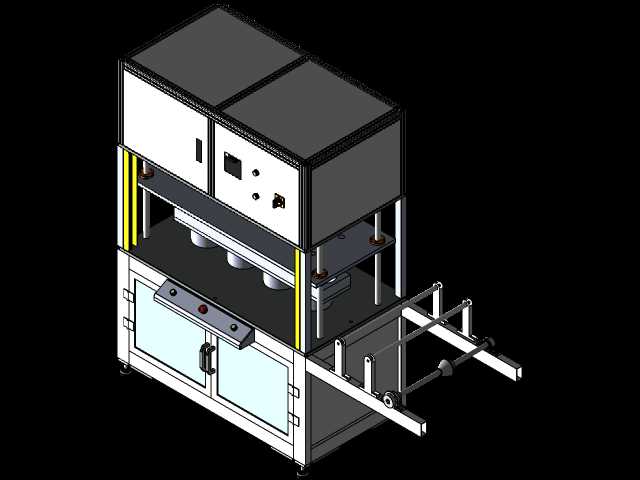

　　这套设备主要面向杯型防护口罩的规模化量产场景，在民用防护、医用防护用品生产车间内承担口罩本体的热压定型工序，是杯状口罩生产链路里衔接原材料裁切与后续耳带焊接、包边工序的核心工位设备。从结构布局来看，设备采用上下分层的框架式设计，底部采用方通焊接的机架作为整体承载基础，机架下部设置双开门的储物与电气安装舱，门板镶嵌透明亚克力视窗，既可以防护内部电气元件、气动管路不受车间粉尘污染，也能方便运维人员快速观察内部元件运行状态，无需频繁拆卸门板。机架中部为核心的热压作业工位，配置多组热压模头，对应杯型口罩的成型轮廓，模头采用导热性优异的合金材质加工，内部预埋加热棒与温度传感元件，可将作业温度稳定控制在原材料热合所需的区间内，

　　避免温度过高导致面料焦糊、或是温度不足造成压合分层的问题。热压工位的上下动作采用导柱导向结构，配合气缸驱动实现平稳的升降压合，导柱表面做硬铬镀层处理，降低长期往复动作的磨损量，保证压合过程中上下模的对位精度，避免出现压合偏位、口罩轮廓变形的不良品。设备上部为控制与动力集成舱，将电气控制元件、气动阀组统一收纳在封闭舱体内，舱体面板上设置温度控制仪表、动作开关、急停按钮与状态指示灯，操作人员站在设备正面即可完成参数调整、设备启停的全部操作，无需绕到设备侧方，符合车间作业的人机工程要求。设备出料侧延伸出可调节的接料托架，托架采用型材搭建，可根据后续工序的接驳高度调整托架的倾斜角度与伸出长度，

　　热压完成的杯型口罩胚体可顺着托架滑落到接料盘或是接驳输送带上，减少人工取件的重复动作，提升整线的流转效率。设计过程中充分考虑了车间的安装边界，设备整体占地面积控制在小范围区间，不需要额外做地基预埋，放置在水平硬化车间地面上，调整脚杯高度即可完成设备调平，适配多数中小型防护用品生产车间的场地条件。设备的气动管路全部采用快插接头连接，电气线路采用线槽规整排布，后期更换加热元件、密封件的时候不需要大面积拆解结构，日常维护的拆装效率较高。热压工位两侧设置黄色的安全光栅防护栏，一旦操作人员的肢体误入压合区域，设备会立即停止下压动作并触发报警，避免生产过程中的机械伤害风险，符合生产设备的安全设计规范。针对不同厚度的口罩面料、

　　不同规格的杯型口罩轮廓，这套结构预留了模头更换的安装接口，只需要更换对应轮廓的上下模、调整对应的压合行程与温度参数，即可快速切换生产规格，不需要对设备主体结构做大规模改动，能够适配多规格产品的柔性生产需求，减少生产企业的设备投入成本。在实际生产场景中，该设备可同时完成多片口罩胚体的热压定型，单工位的作业效率可匹配前后端裁切、焊接工序的节拍，不会出现工位间的产能堵点，整线运行过程中，压合的压力、温度、保压时间都可以通过控制元件做精准调节，保证每一片成型的口罩胚体轮廓挺括、边缘压合牢固，不会出现分层、变形的问题，满足后续工序的加工精度要求。
