绳索驱动双瓣散装物料装卸抓斗结构

　　做港口散货堆场、内河散货码头的设备配套快十年，这类绳索驱动的双瓣抓斗是散料装卸环节里最皮实耐用的属具之一，没有复杂的液压管路、电控元件，全靠起重设备的起升、开闭钢丝绳配合完成动作，故障率比液压抓斗低一大截，尤其适合矿石、煤炭、砂石、散粮这类颗粒状、块状散装物料的装卸作业，不管是门座式起重机、桥式卸船机还是堆场龙门吊，匹配对应的起重量参数就能挂装使用。

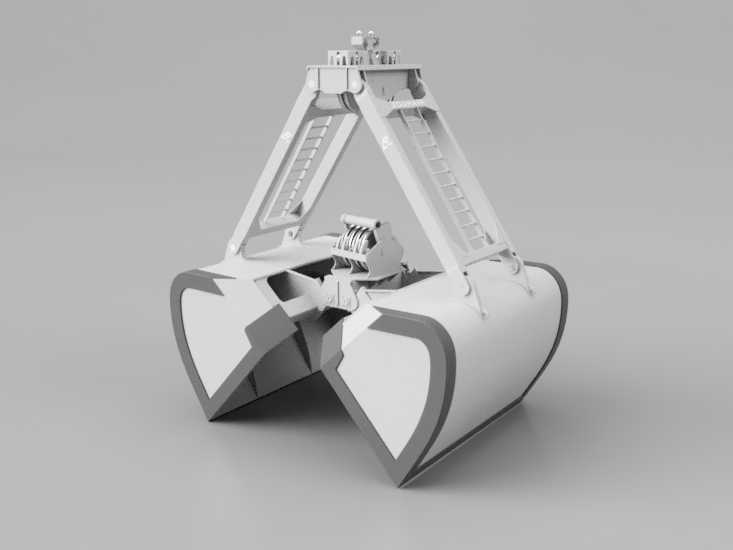

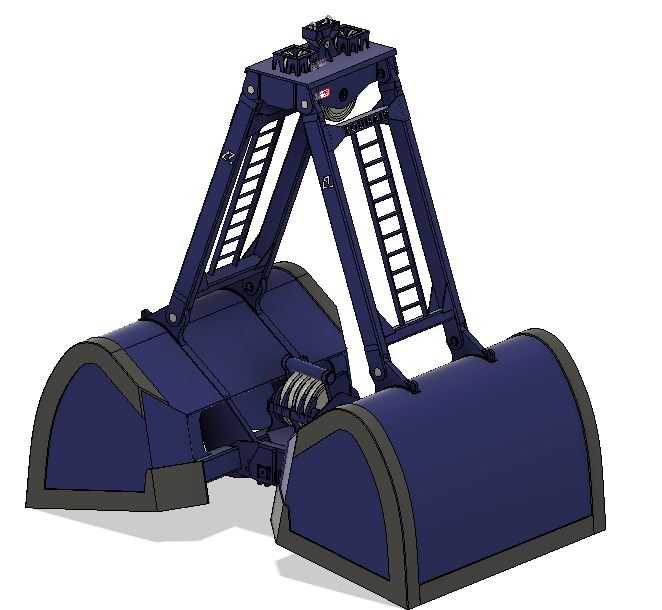

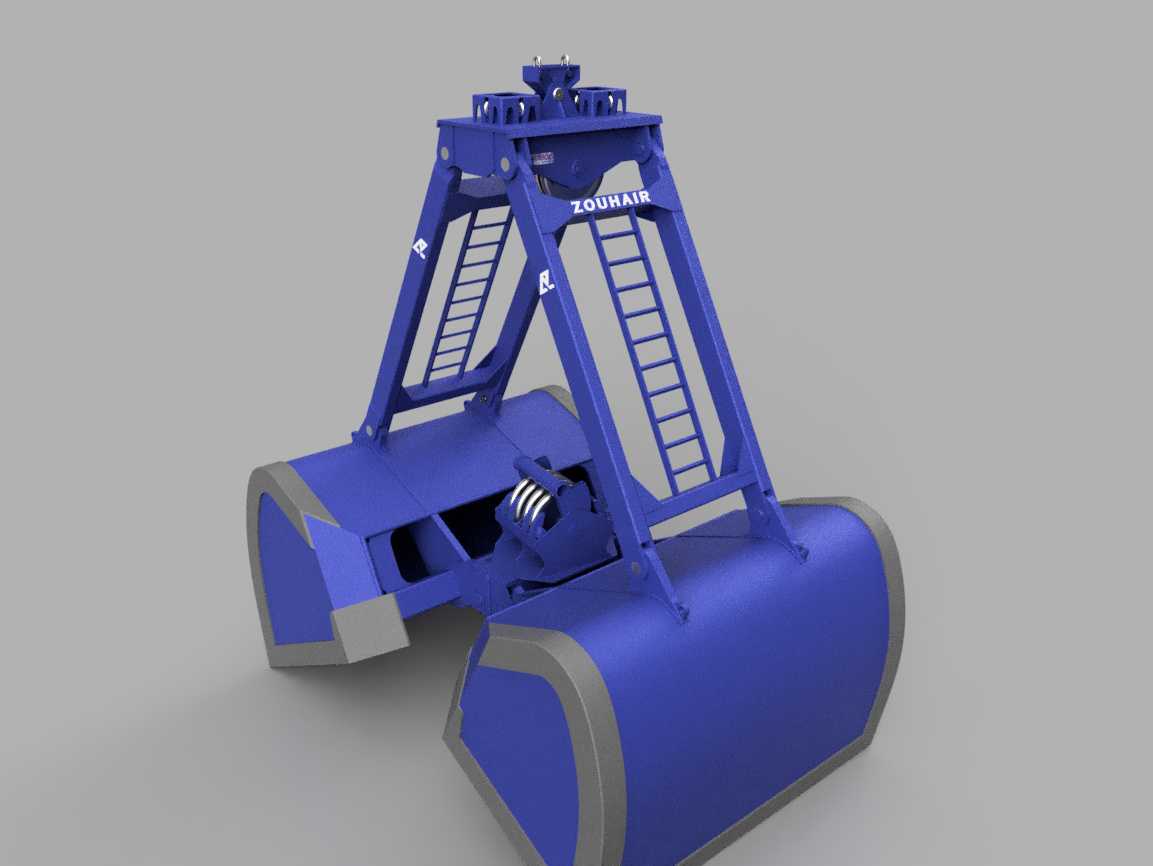

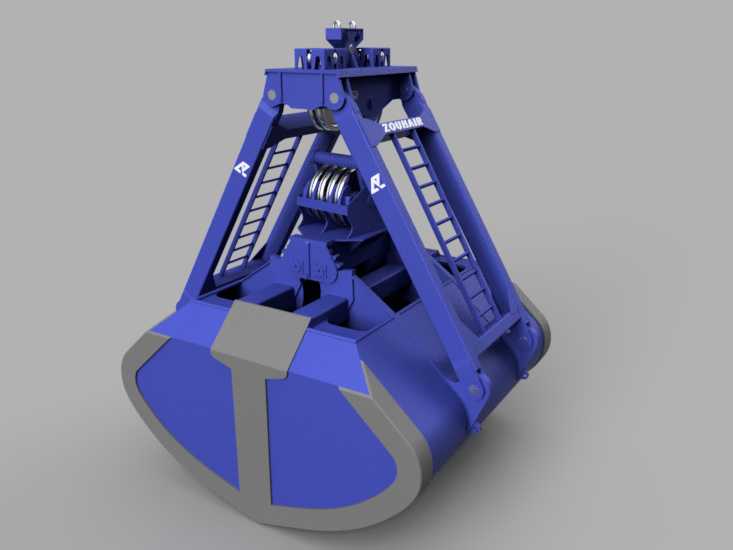

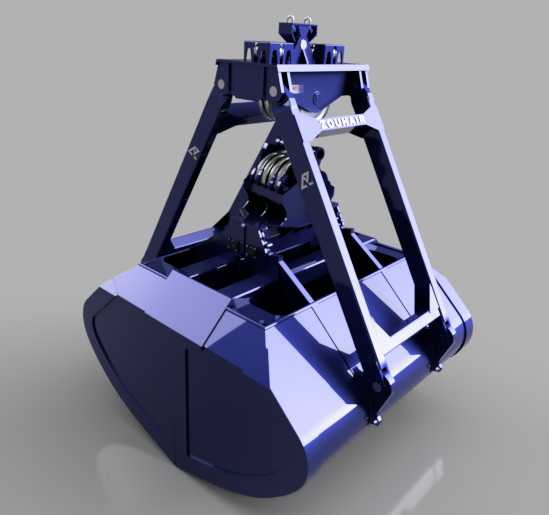

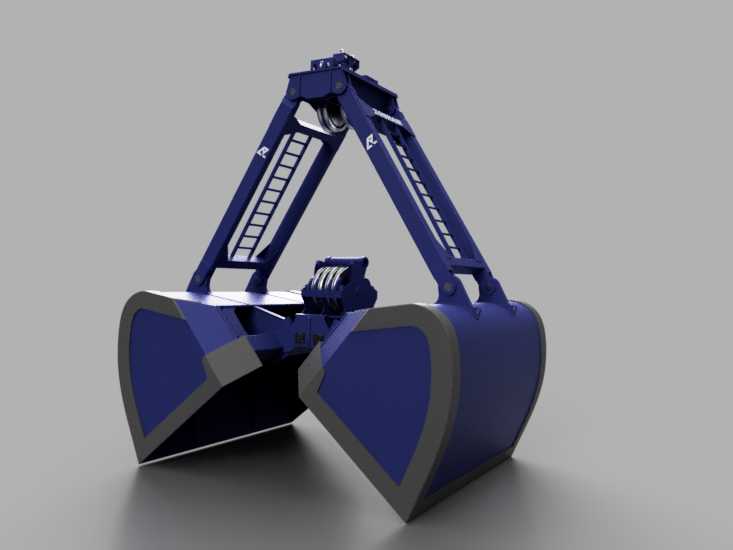

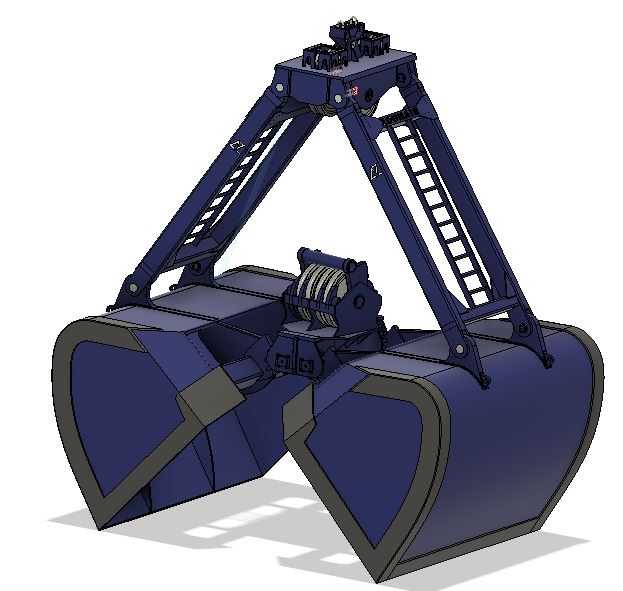

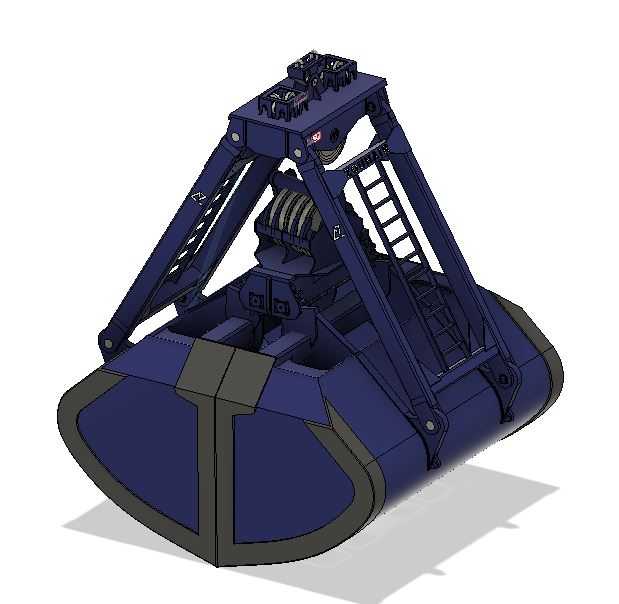

　　从结构设计逻辑来看，整个抓斗的受力框架采用对称式三角桁架结构，上承梁集成了滑轮组与钢丝绳导向组件，所有滑轮的绳槽曲率、安装同轴度都经过反复校核，避免钢丝绳在收放过程中出现偏磨、跳槽问题，两侧的撑杆采用箱型焊接结构，相比型钢拼接的结构抗扭刚度提升40%以上，能承受满斗抓取时的偏载冲击，毕竟实际作业里不可能每次都让抓斗完全对准料堆正中心，单侧偏载的工况占比能到三成以上，撑杆的刚度直接决定抓斗的使用寿命。下承梁连接两个对称布置的斗瓣，斗瓣的刃口部位做了加厚耐磨处理，堆焊耐磨层的区域覆盖了整个切削刃与斗瓣外侧的摩擦面，抓取硬质块状物料时不会轻易出现卷刃、磨穿的问题，斗瓣内部的弧形曲面是按照散料的自然堆积角设计的，满斗率能稳定在90%以上，不会出现抓取过程中物料从斗瓣缝隙漏撒的情况，斗瓣闭合后的贴合面做了机加工处理，间隙控制在3mm以内，抓取细颗粒散粮、矿粉的时候也不会出现漏料。

　　设计这类抓斗的时候，首先要匹配主机的额定起重量，抓斗自身的自重与额定抓取量的配比要控制在合理区间，自重太轻的话切入料堆的穿透力不足，抓不满斗，自重太大又会挤占主机的起重量配额，降低单次装卸效率。绳索的绕线方式采用双绳独立控制，起升绳负责整个抓斗的升降动作，开闭绳负责两个斗瓣的开合，两套绳索的动作互不干扰，操作人员在司机室就能通过两个卷扬的配合完成下降开斗、落料抓取、闭斗提升、开斗卸料的全流程动作，不需要额外的动力源，后期维护只需要定期检查钢丝绳磨损量、滑轮轴承润滑状态、斗瓣刃口磨损情况就行，维护成本比带液压站的抓斗低60%以上，在扬尘大、湿度高、腐蚀性强的散货码头环境里，这种纯机械结构的适应性远高于带精密液压、电控元件的抓斗。

　　安装边界方面，抓斗上部的吊点尺寸要匹配主机吊钩的开口尺寸与额定载荷，滑轮组的倍率要和主机的卷扬钢丝绳直径、额定拉力匹配，不能出现小马拉大车的情况，斗瓣完全张开时的最大宽度要考虑作业场景的限界，比如船舱口的宽度、堆场料斗的进料口尺寸，避免开斗时碰撞周边结构，斗瓣完全闭合后的整体高度要匹配主机的起升高度限位，留足安全距离。实际作业过程中，抓斗落料时要控制下降速度，避免高速冲击料堆导致撑杆、承梁出现变形，抓取大块物料的时候不要强行偏载扒料，避免斗瓣连接销轴出现剪切断裂，日常检查的时候要重点关注各铰接点的销轴磨损量，当销轴与轴套的间隙超过2mm的时候要及时更换，避免间隙过大导致结构受力偏移，引发焊缝开裂的问题。

　　从三维建模的角度来说，这类结构的建模重点在于对称结构的参数化处理，斗瓣的曲面、撑杆的角度、滑轮的位置都要通过参数关联，调整额定抓取量的时候可以快速缩放调整各部分尺寸，不需要重新绘制每个零件，所有铰接部位的配合间隙要按照实际加工公差预留，避免做运动仿真的时候出现干涉，钢丝绳的走向要按照实际绕绳路径绘制，检查不同开合角度下钢丝绳是否会和结构件出现摩擦，提前优化导向滑轮的位置，减少后期现场整改的工作量。很多新手做抓斗模型的时候容易忽略斗瓣的堆积角设计，把斗瓣做成直壁结构，实际使用的时候满斗率会非常低，还有的把撑杆做成单薄的板件结构，受力稍微大一点就会出现失稳变形，这些都是脱离实际作业场景的设计问题。
