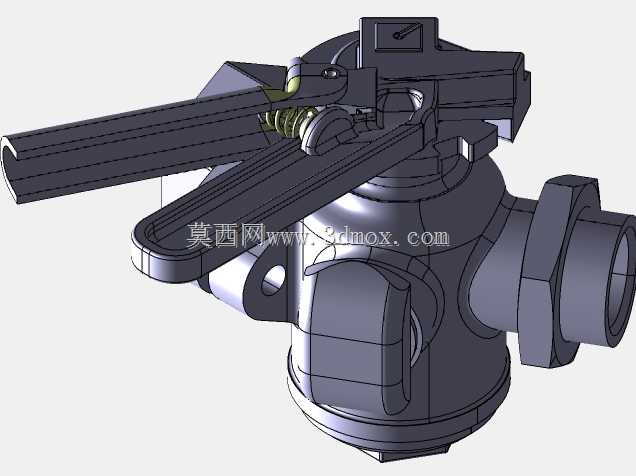

铁路制动管路用左式1又1/4英寸末端旋塞结构

　　在铁路货运车辆的制动管路系统末端，这类左式1又1/4英寸规格的旋塞是保障管路通断控制可靠的核心部件，主要承担列车编组、停放、检修工况下的制动气路截断与导通功能，适配UIC标准体系下的铁路货车制动管路布局，安装位置通常设置在车辆端部的制动主管末端，与相邻车辆的制动软管连接器形成配套的气路控制节点。从实际应用场景来看，列车在进行编组连挂作业时，需要通过该旋塞控制对应端制动管路的气路通断，避免连挂过程中高压气体泄漏影响制动系统建压；车辆长期停放时，可通过旋塞截断主管路气路，配合端部排风操作实现制动系统的安全泄压；检修作业时，关闭对应位置的旋塞可隔离待检修管段，无需排空整列车的制动压缩空气，大幅提升运维效率。

　　从功能特性上看，该旋塞采用旋塞式阀芯结构，相比闸阀、球阀类截断部件，其手柄操作角度与通断状态的对应关系更直观，操作人员在车下作业时可通过手柄位置快速判断气路通断状态，避免误操作。手柄的操作力矩经过匹配设计，在管路充压至额定工作压力时，单人即可完成开关操作，无需额外辅助工具，适配铁路现场无电源、少工具的作业环境。阀体上设置的法兰连接结构与同规格制动管路的标准法兰尺寸完全匹配，连接面的密封槽结构适配铁路制动系统常用的橡胶密封垫圈，在-40℃到70℃的户外环境温度区间内可保持可靠密封，不会因昼夜温差、季节更替出现密封失效漏风的问题。阀芯与阀体的配合面经过研磨处理，配合间隙控制在合理范围，既保证转动灵活无卡滞，又能在高压气体作用下实现自密封，长期使用后磨损量极小，可满足铁路车辆长时间服役的寿命要求。

　　从设计思路层面，建模过程中首先遵循铁路行业相关标准的安装尺寸要求，确定阀体两端法兰的螺栓孔分布、密封面直径、通径尺寸，保证与现有管路系统的完全互换，无需额外加工转接件。操作手柄的长度经过力矩核算，既保证操作时的力臂足够，降低操作力，又避免手柄过长超出车辆限界，在车辆运行过程中与线路周边设施发生刮碰。手柄与阀芯的连接采用防松结构设计，避免车辆运行过程中的长期振动导致手柄松脱、位置偏移，造成气路通断状态误判。阀体上集成的安装耳结构用于将旋塞固定在车辆端部的安装座上，安装孔的位置与车辆端梁的标准安装点位匹配，安装时可直接对位穿入螺栓，无需现场配焊、钻孔，降低现场施工难度。阀芯内部的流道采用全通径设计，气路导通时的流阻极小，不会造成制动系统充排风速度下降，影响制动响应时间。

　　从外形尺寸与安装边界来看，该旋塞的整体外轮廓完全控制在铁路车辆端部的安装空间范围内，手柄处于全开、全关两个极限位置时，均不会侵入相邻部件的安装空间，也不会超出车辆的静态限界要求。阀体下部的排水结构设置在最低点位，可定期排出制动管路内积存的冷凝水，避免冬季低温时冷凝水结冰卡滞阀芯、堵塞管路。所有外露的金属部件均考虑了户外防腐要求，建模时预留了防腐涂层的厚度空间，装配后不会因涂层厚度导致配合件卡滞、连接螺栓无法穿入。手柄表面的防滑结构在建模时做了细节还原，操作人员佩戴劳保手套操作时也能稳定施力，不会出现打滑脱手的情况。整个结构的所有棱角位置均做了圆角过渡处理，避免安装、操作过程中尖锐棱角划伤作业人员，也减少应力集中点，提升部件在振动工况下的结构强度，避免长期受振动冲击出现阀体开裂、手柄断裂的故障。
