带安装底座的重载支撑滚轮结构

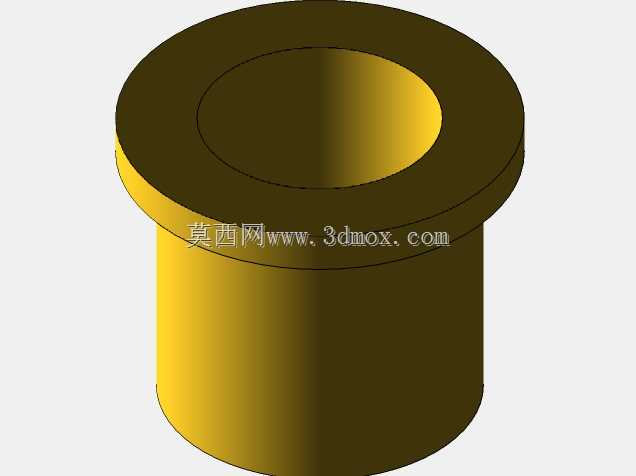

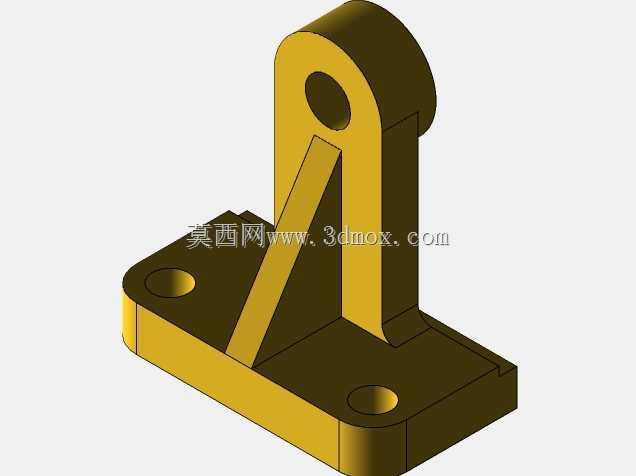

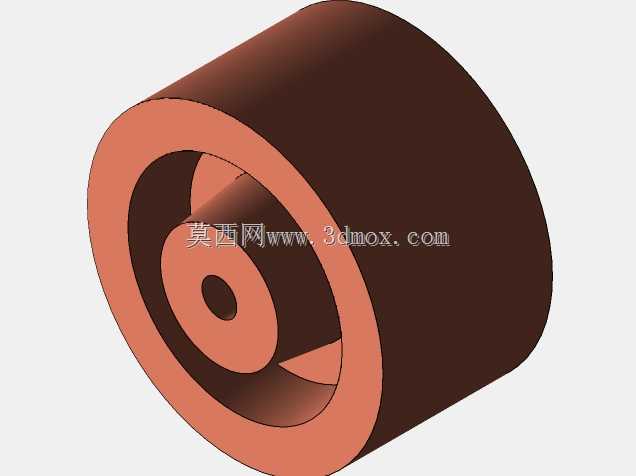

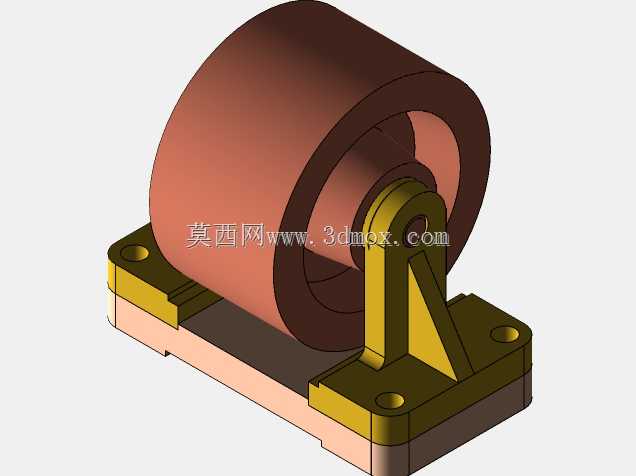

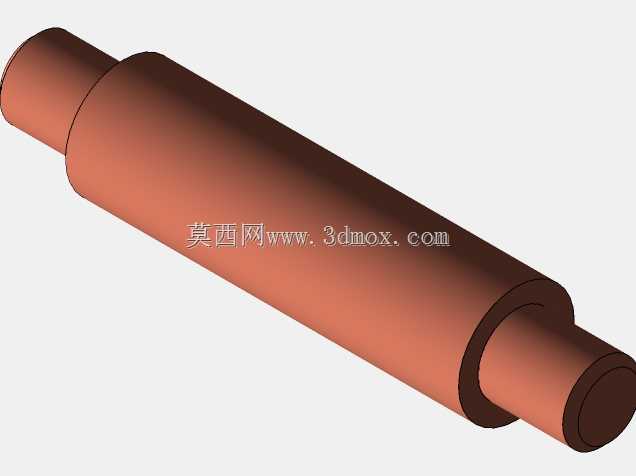

　　这类带一体式安装底座的支撑滚轮，常应用在车间重型物料平移工装、仓储滑移货架导向端、生产线工件载具的行走支撑位，也可作为小型输送线的从动托辊单元使用，核心作用是承载径向载荷，同时为移动部件提供低阻力的滚动支撑，减少滑动摩擦带来的部件磨损与动力损耗。从结构组成来看，整套组件分为三个核心部分：外层的滚轮主体、中部的支撑轴与两侧支架、底部的安装底座。滚轮主体采用圆柱面设计，接触面积相较窄边滚轮更大，单位面积承压更小，适配硬度稍低的接触轨道面，不会因为局部压强过大压伤导轨或行走面，滚轮内圈预留了与支撑轴配合的轴孔，配合间隙控制在基孔制间隙配合区间，既保证转动顺畅，又不会出现径向窜动过大的问题。两侧的支撑支架采用带加强筋的立式结构，

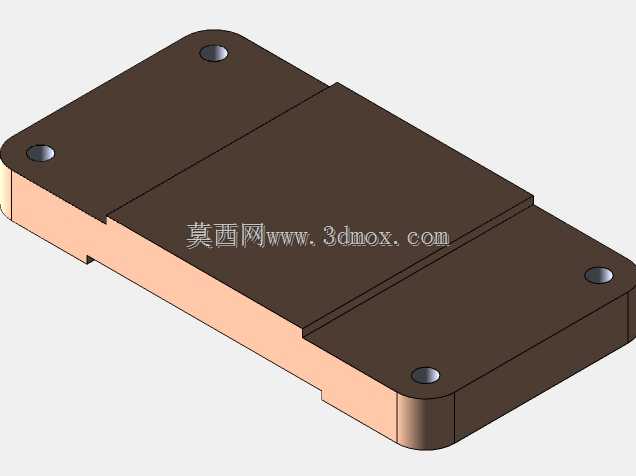

　　筋板从支架根部斜向延伸至轴孔位置，能够抵消滚轮受载时对支架产生的倾覆力矩，避免支架长期受载出现弯折变形，支架与底部安装底座采用一体化成型结构，省去了额外的拼接紧固件，消除了拼接位置的装配间隙，整体刚性更优。底部安装底座为矩形板式结构，四个角位置预留了沉头安装孔，安装时可通过内六角螺栓将整个滚轮组件固定在设备机架或者载具底面，沉头孔设计能够保证螺栓头部完全没入底座平面，不会突出平面影响安装贴合度，底座底面加工有定位基准面，安装时可以直接贴合设备的安装基准面，不需要额外调整平面度，能够大幅缩短现场装配的调校时间。设计过程中首先需要核算滚轮的额定承载能力，根据应用场景的最大单轮载荷，确定滚轮的宽度与外径尺寸，滚轮外径越大，

　　滚动时的转动阻力越小，但整体安装高度会随之提升，需要匹配设备的安装空间边界，支撑轴的直径需要根据剪切强度计算确定，避免受载时出现轴的弯曲变形，支架的厚度与加强筋的尺寸则根据支架的抗弯截面模量核算，保证在1.5倍额定载荷下不会出现塑性变形。实际选型应用时，需要注意整套组件的安装高度边界，即从底座安装底面到滚轮最顶端的垂直距离，这个尺寸直接决定了载具或者设备的离地高度，同时要确认底座安装孔的孔位间距，保证与设备预设的安装孔位匹配，避免出现安装错位的问题。滚轮的转动部位预留了润滑脂加注空间，长期使用时可以定期补充润滑脂，减少轴与孔之间的磨损，延长整套组件的使用寿命，滚轮的圆柱面可以根据使用场景更换不同材质，

　　比如需要静音的场景可以外包聚氨酯层，需要耐高温的场景可以采用全金属结构，适配不同的工业使用环境。在生产线的滑移工装应用中，这类滚轮通常成组布置在工装底面，四个滚轮为一组，承载工装及上方工件的全部重量，工装沿预设的导轨移动时，滚轮的圆柱面与导轨侧面预留少量间隙，既保证移动顺畅，又不会出现工装卡滞的问题；在重型货架的应用中，这类滚轮安装在货架的移动底座上，配合地面铺设的轨道，实现整排货架的手动平移，能够大幅提升仓储空间的利用率，不需要预留固定的人行通道，需要存取货物时只需移动对应货架即可。整套结构没有复杂的传动部件，结构可靠性高，维护成本低，适合在重载、低转速的移动支撑场景使用，建模过程中需要重点关注各个配合面的公差设定，安装孔的位置度公差、支撑轴与支架孔的同轴度公差、滚轮内孔与轴的配合公差，这些公差直接决定了成品装配后是否能够顺畅转动，是否会出现卡滞或者窜动的问题。
