双板导向式柱销连接安装固定座结构

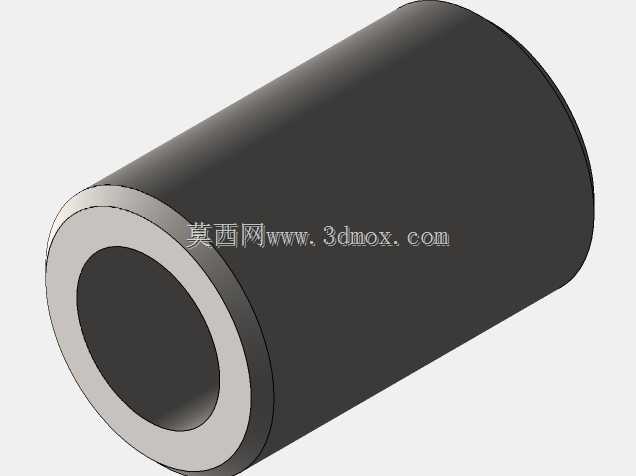

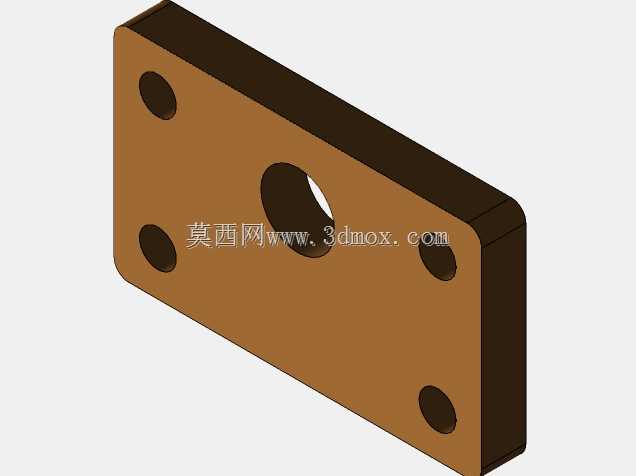

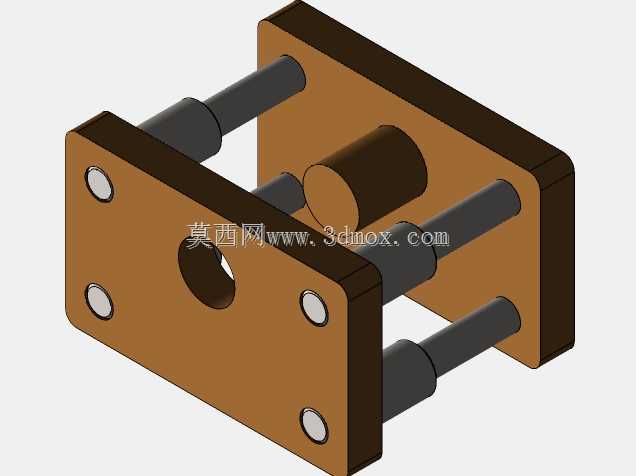

　　这类双板导向式固定连接座，多应用在需要小行程直线往复动作的工装夹具、轻载推送机构以及小型检测设备的工位定位环节，作为动作执行端的承载与导向基体使用。从结构布局来看，两块平行设置的安装板通过四根等长的导向柱实现刚性连接，每根导向柱两端都做了轴肩定位，与板件的安装孔采用过渡配合装配，板件外侧对应导向柱的位置加装了圆形定位嵌件，既可以避免导向柱受轴向力时发生窜动，也能分散板件孔位的局部应力，防止长期受载后孔位出现塑性形变。两块安装板的中心位置预留了同轴的通孔，其中一块板的中心孔直径更大，用于容纳执行元件的伸出端，另一块板的中心孔则作为动作杆的导向通道，板件四角的安装孔位做了沉头处理，装配时螺栓头可以完全沉入板件平面内，

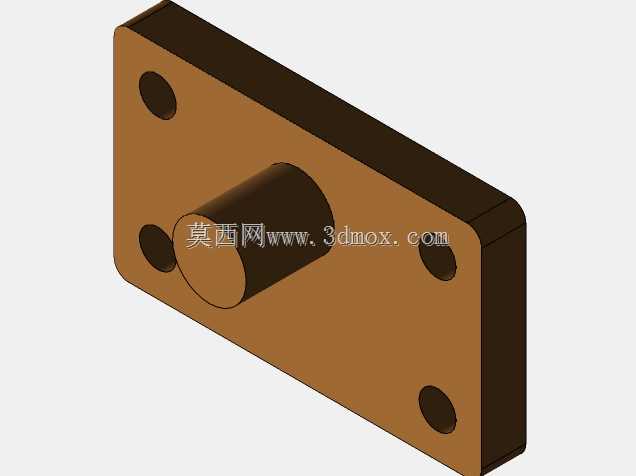

　　不会突出安装面干涉其他构件的运动。中间区域预留的圆柱安装位，是用于固定小型驱动元件或者定位销的接口，这个位置的圆柱面与两侧安装板保持平行，同轴度公差控制在0.02mm以内，保证安装在这个位置的元件动作时不会出现偏载卡滞。设计这类构件的时候，首先要确认的是安装边界尺寸，两块板的间距决定了内部可容纳元件的最大轴向尺寸，导向柱的直径选择要根据实际承受的侧向载荷计算，轻载工况下导向柱直径取板厚的二分之一即可，如果需要承受较大的侧向倾覆力矩，就要适当加大导向柱直径，同时增加导向柱与板件的配合长度。板件的厚度选择同样和载荷相关，作为固定安装面的板件厚度要比从动侧的板件厚百分之三十左右，避免锁紧安装时板件发生翘曲，影响整体的平行度精度。

　　实际应用中，这类结构不需要额外加装直线导轨，依靠四根导向柱的配合就能实现稳定的直线导向，整体结构紧凑，加工难度低，只需要普通的铣削、钻削工序就能完成加工，装配时也不需要复杂的调平步骤，只要保证四根导向柱的长度一致，装配后两块板自然就能保持平行。在工位定位场景下使用时，可以在中间圆柱位安装定位销，从动侧板件连接被定位的工件，固定侧板件安装在设备机架上，配合小型弹簧就能实现工件的快速顶紧定位，动作行程控制在导向柱长度的三分之一以内时，导向精度可以满足大部分轻工装配、检测工位的要求。需要注意的是，这类结构不适合高速往复运动的场景，因为导向柱与板件孔位的配合属于滑动摩擦，高速运动下磨损速度较快，如果要提升使用寿命，

　　可以在板件的导向孔内加装铜套或者自润滑衬套，降低摩擦系数，减少维护频次。另外在设计安装孔位的时候，要根据实际安装的螺栓规格预留足够的孔边距，避免孔位距离板件边缘过近，锁紧时板件边缘出现崩裂，尤其是采用电木板或者亚克力板材做轻量化设计的时候，孔边距至少要保持在螺栓直径的两倍以上。两块板件的外形采用直角矩形设计，四个边角做了小尺寸的倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员，同时不会占用过多的安装空间，在狭小的设备内部也能顺利完成装配。
