带销钉固定的壁挂式双槽滑轮组件

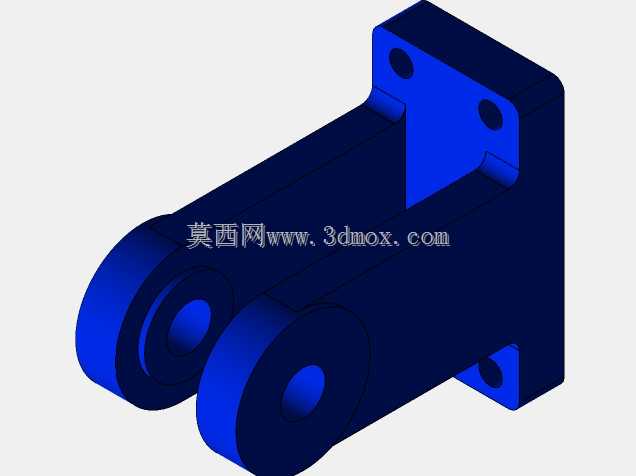

　　这款壁挂式双槽滑轮组件，主要应用在需要对柔性传动件进行导向、张紧的各类设备场景中，常见于小型输送线的线缆导向、轻工设备的皮带张紧、小型起重装置的绳索换向，也可用于通讯布线作业中对线缆的临时承托导向，适配钢丝绳、尼龙绳、同步带、圆皮带等多种柔性传动介质。组件采用侧装壁挂的安装形式，安装基座为L型折弯结构，基座上预留了三个安装孔位，两个孔位分布在竖直安装面上，一个孔位设置在水平支撑段的端部，安装时可根据现场的安装面条件选择对应的孔位进行固定，既可以贴装在竖直的设备立板、墙面型材上，也可以倒装固定在设备横梁底面，安装边界灵活，竖直安装面的孔距适配常规的M6-M8规格紧固件，不需要额外加工定制转接板即可完成固定。

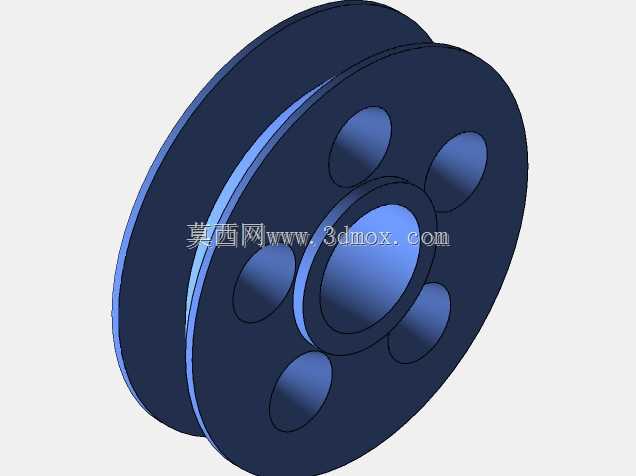

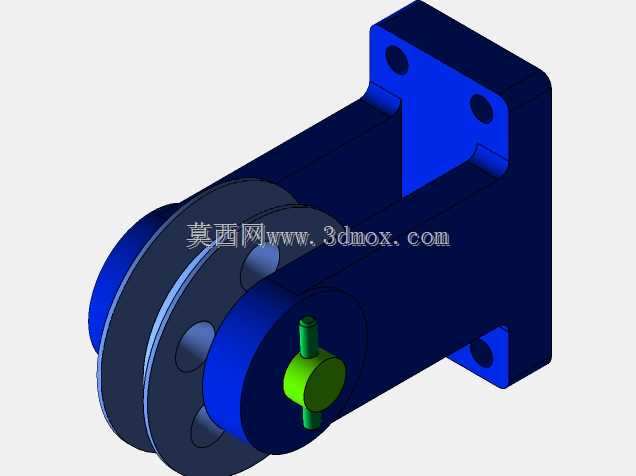

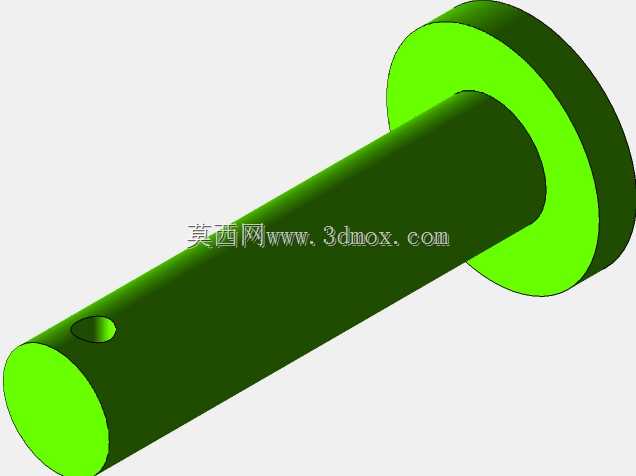

　　滑轮部分采用双槽并列的结构设计，两个绳槽的槽型为圆弧过渡结构，槽深足够容纳直径6mm以内的柔性介质，双槽设计可以同时对两根独立的传动介质进行导向，也可以单根介质绕双槽形成双倍张紧的走线形式，满足不同的传动走线需求。滑轮与基座之间通过销轴进行转动连接，销轴端部设置了绿色的销钉锁紧结构，也就是模型上的绿色圆柱件，这个结构采用径向插销的形式，将销轴与基座的支撑耳进行锁止，避免设备运行过程中销轴因为振动出现轴向窜动甚至脱出的问题，相比传统的卡簧固定，这种销钉结构的抗冲击能力更强，在有频繁启停、负载波动的工况下也能保持连接可靠性。设计过程中，首先考虑的是安装场景的适配性，L型基座的支撑臂长度经过核算，保证滑轮转动时，

　　绳槽内的介质不会和安装基座、安装面产生剐蹭，预留了足够的安全间隙，同时支撑臂的截面做了加厚处理，在承受单侧绳索拉力时不会出现明显的形变，保证滑轮的转动中心始终保持水平，避免出现卡绳、掉绳的问题。滑轮的轮体部分做了等距的减重孔设计，在保证轮体结构强度的前提下，尽可能降低转动惯量，让滑轮在传动介质带动下可以更灵敏地转动，减少因为轮体惯性带来的传动阻力，同时减重孔也方便后期对销轴部位加注润滑脂，不需要完全拆解组件就能完成日常维护。组件的转动配合部位，销轴与滑轮内孔之间预留了合理的配合间隙，既不会因为间隙过大出现滑轮晃动，也不会因为间隙过小出现转动卡滞，适配常规的脂润滑工况，在常规车间环境下长期运行也不会出现过度磨损的问题。

　　从实际使用的角度来看，这款组件不需要复杂的装配流程，现场安装时只需要先将基座通过紧固件固定在安装位，再把滑轮放入两个支撑耳之间，穿入销轴后插入锁紧销钉就可以完成装配，后期如果需要更换滑轮或者维护，只需要拔出销钉抽出销轴即可完成拆解，维护效率很高。在走线布局时，双槽结构可以实现不同方向的介质导向，比如一根介质水平进线垂直出线，另一根介质斜向进线水平出线，两个绳槽之间的挡边有足够的高度，即使介质出现小幅跳动也不会出现串槽的问题。基座的安装孔位做了沉头设计，紧固件安装后头部不会突出基座表面，不会对周边的其他零部件造成干涉，安装完成后整体结构紧凑，突出安装面的尺寸控制在合理范围内，适合在设备内部空间比较紧凑的场景下使用，不会占用过多的安装空间。
