固定活塞式动力输出发动机结构设计

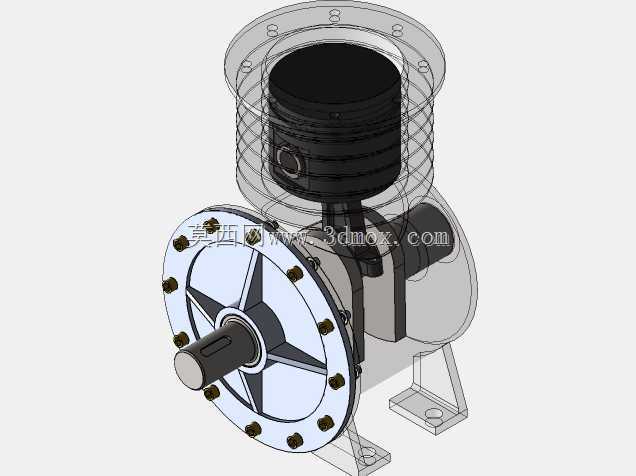

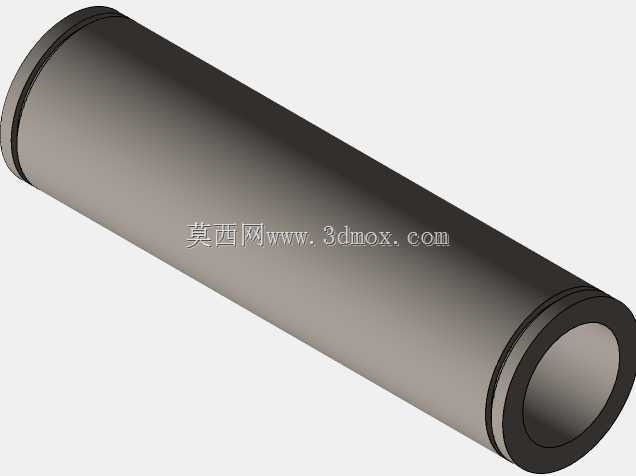

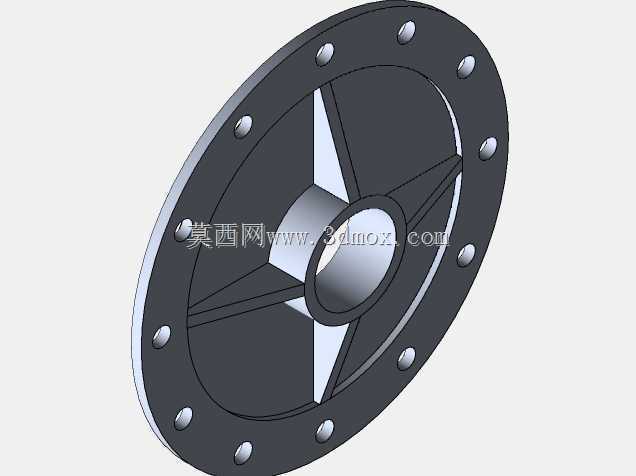

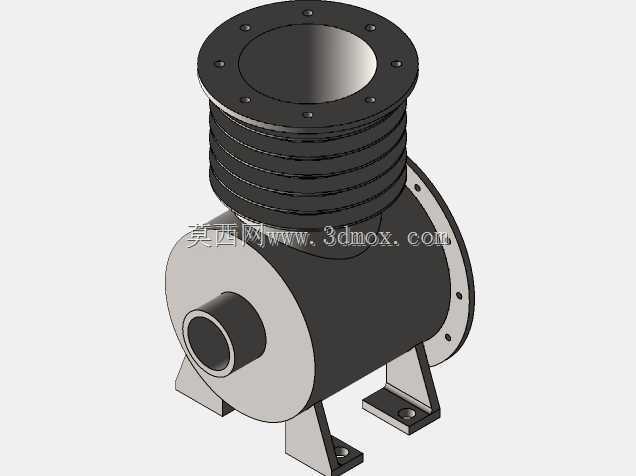

　　这款固定活塞式动力单元的结构设计，核心围绕小功率固定工况的动力输出需求搭建，在小型空压机、便携发电机组、教学演示实验台这类需要稳定往复式动力输出的场景中适配性极强。不同于车用变工况发动机的复杂配气与调速结构，该设计将活塞的往复运动路径做了同轴约束，缸筒部分采用透明可视的结构表达，方便在教学场景下直接观察活塞环与缸壁的配合状态、活塞销的传动间隙，也能在设备调试阶段快速排查活塞偏磨、连杆卡滞这类常见装配问题。从结构布局来看，动力输出端的法兰盘采用周向均布螺栓的连接形式，安装孔位沿法兰圆周等距排布，能直接对接负载端的联轴器或者带轮，不需要额外做转接法兰设计，输出轴的轴伸长度预留了键槽安装空间，平键的选型匹配常规小功率传动的扭矩传递需求，

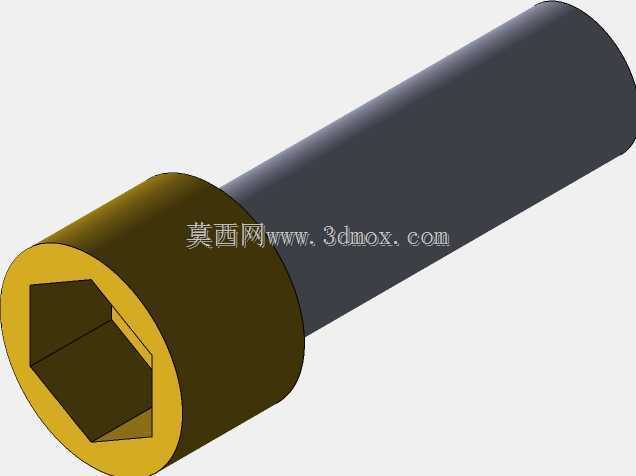

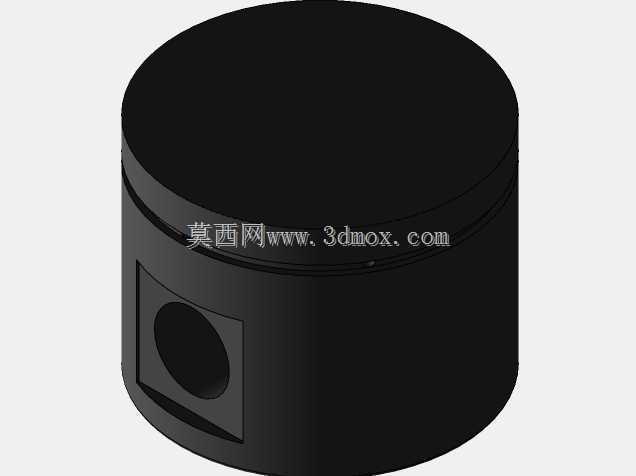

　　能避免轴与轮毂之间出现打滑失效。缸体部分的散热鳍片沿缸筒外壁周向环绕布置，鳍片的间距和厚度经过匹配，在自然风冷工况下就能满足持续运行的散热需求，不需要额外加装强制风冷的风扇结构，能缩减整体设备的体积占用。底部的安装支架采用L型折弯的支撑结构，两个安装脚的平面度做了约束，安装孔位为长圆孔设计，允许现场安装时有一定的位置调整余量，能适配不同机架的安装孔距偏差，降低现场装配的对位难度。设计过程中优先考虑了装配的工艺性，缸盖与缸筒的连接、端盖与曲轴箱的连接全部采用统一规格的六角螺栓，能减少装配时的工具更换频次，拆解维护时不需要准备多规格的套筒工具。活塞部分的活塞环槽预留了气环和油环的安装位置，

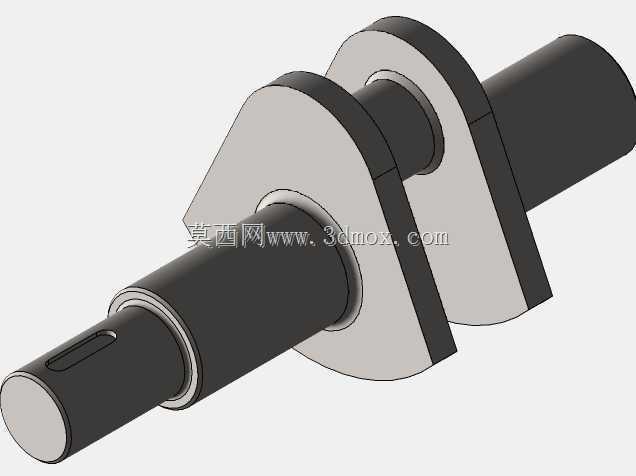

　　环槽的深度和宽度公差按照常规内燃机活塞的配合标准设定，能直接选用市售的标准活塞环配件，降低后续维护的配件采购成本。曲轴的平衡块集成在曲柄结构上，运转时能抵消活塞往复运动产生的一阶惯性力，减少整机运行时的振动幅度，不需要额外加装厚重的减震垫就能保证运行平稳。进气与排气的接口位置布置在缸体侧方，接口的通径匹配小排量动力单元的进排气流量需求，不会出现进排气阻力过大导致的动力输出损耗。整个结构的外形边界控制紧凑，输出轴的中心高与底部安装面的距离经过统一设定，能直接适配现有通用小型动力设备的机架安装尺寸，用户替换原有动力单元时不需要重新加工机架的安装位。在结构细节上，连杆大头与曲轴曲柄销的配合处预留了轴瓦的安装空间，

　　能保证长时间运转时的磨损余量，延长整机的大修周期；曲轴箱的侧盖采用可拆卸设计，拆开后就能直接观察曲轴和连杆的运行状态，日常检查维护时不需要完全拆解整机。缸筒的壁厚经过强度校核，能承受持续往复运动的气压冲击，不会出现缸筒变形导致的活塞卡滞问题。输出端的轴封位置设计了防尘密封结构，能阻挡外界的粉尘进入曲轴箱内部，避免润滑油被污染导致的零件磨损加剧。整个动力单元的重量分布均衡，重心落在底部安装支架的支撑范围内，吊装转运时不会出现侧倾的风险，安装到设备上之后也不会因为重心偏移导致额外的振动载荷。
