双孔铰接连接吊耳结构件

　　这类双孔铰接吊耳是工业传动、支撑、吊装场景里非常常见的受力连接件，日常在小型起重辅助工装、自动化线体的活动摆臂铰接位、轻型输送设备的张紧调节支座、户外小型设备的挂载固定位都能见到它的应用，核心作用是通过两个销轴孔实现两个构件之间的可转动铰接连接，同时承担对应方向的拉、压载荷，避免刚性连接带来的应力集中问题。

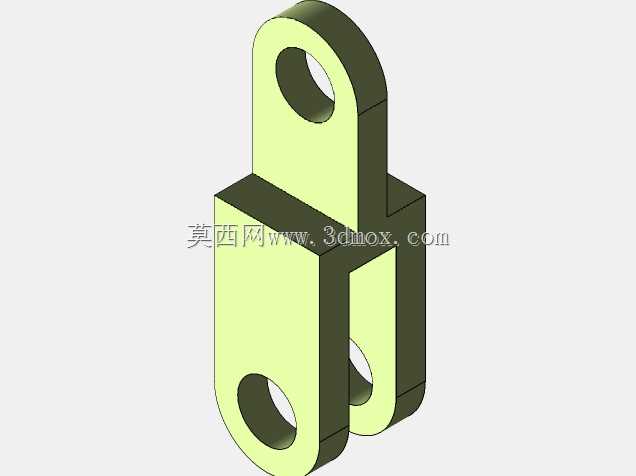

　　从结构设计来看，这个构件采用单耳片与双耳片组合的叉形铰接结构，上端是单片带孔耳板，下端是两片平行布置的带孔耳板，这种设计刚好可以和对应规格的单耳、双耳构件配合插装销轴，装配后转动副的同轴度更容易保证，不会出现单耳片配合时的侧向偏摆问题。耳板的孔位边缘都做了圆弧过渡，没有尖锐的直角棱边，一方面是减少热处理或者冲压、铣削加工时的应力集中点，避免长期受交变载荷时出现裂纹，另一方面也能在装配销轴时减少对销轴表面镀层的刮擦，提升装配顺畅度。整体主体部分是等截面的矩形连接段，把上下两个铰接耳板连为一体，这个矩形段的截面尺寸是根据额定载荷计算得出的，要保证在最大拉压载荷下的截面应力小于材料的许用应力，同时还要预留足够的安全余量，一般这类小规格吊耳常用Q235或者45号钢加工，表面做发黑或者镀锌处理来应对常规工况的防锈需求。

　　在安装边界上，上端单耳板的厚度要匹配对应配合双耳构件的槽宽，装配时间隙控制在0.1-0.2mm之间，既不会因为间隙过大出现转动晃量，也不会因为间隙过小导致装配卡滞；下端两片耳板的内槽宽度要匹配对应配合单耳板的厚度，同轴度公差控制在0.05mm以内，避免销轴穿装后出现别劲的情况，加速销轴和孔壁的磨损。两个铰接孔的孔径要和选用的销轴直径做基孔制配合，一般采用H8/h7的间隙配合，保证转动灵活的同时不会有过大的径向窜动。上下两个孔的中心距是这个构件的核心安装尺寸，直接决定了铰接后两个构件的活动行程范围，设计时需要根据机构的运动轨迹核算，避免运动过程中出现构件干涉。

　　实际使用中，这类铰接件的孔壁是主要磨损部位，所以如果是用于频繁摆动的工况，会在孔内压装铜套或者自润滑轴承，来提升耐磨性能，延长构件的使用寿命，不需要频繁更换主体结构，只需要定期更换衬套即可。设计建模的时候，要特别注意耳板的外圆弧和孔的同心度，还有双耳片的平行度，这些形位公差如果超差，装配后会直接影响整个铰接副的使用寿命，甚至会在受力时出现局部应力过大导致构件断裂的情况。另外，构件的所有棱边都要做倒钝处理，避免装配和维护时划伤操作人员，也能减少漆面在棱边处的脱落问题，提升表面处理的附着效果。

　　从受力角度分析，这个构件在工作时，载荷主要沿上下孔的中心连线方向传递，所以矩形连接段的截面不需要做额外的加强筋，依靠自身的截面强度就可以满足受力需求，整体结构非常简洁，加工工艺性好，可以直接采用型材铣削加工，也可以采用精密铸造的方式批量生产，根据实际的批量和成本需求选择加工方式即可。如果是用于吊装场景，还需要在成品加工完成后做磁粉探伤，检查表面和近表面的裂纹缺陷，同时做额定载荷1.5倍的拉力试验，验证构件的承载能力，避免使用过程中出现断裂引发安全事故。
