方形安装法兰式电声换能振膜支撑结构

　　日常接触的嵌入式扩声场景里，不管是工控机柜的内置告警喇叭、商用广播的吸顶单元、桌面音频设备的全频发声组件，这类方形安装边的振膜支撑结构都是核心承载部件，它的作用远不止托住音盆这么简单。很多刚接触电声结构设计的工程师容易把这个部件当成简单的冲压支架，实际上它的每一处弯折、每一个开孔、每一道加强筋的位置，都直接影响整个发声单元的频响表现、安装可靠性以及长期使用的抗形变能力。

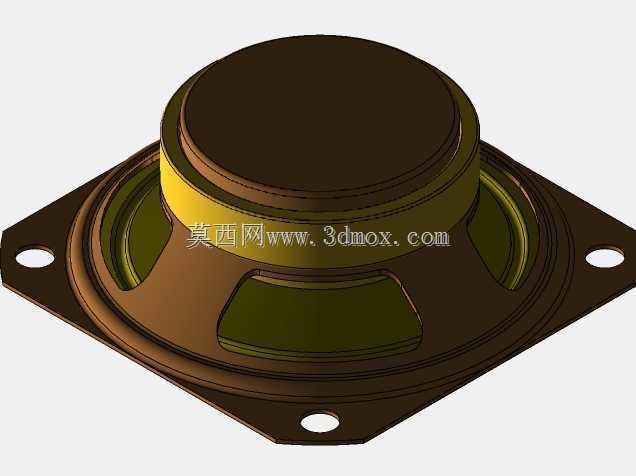

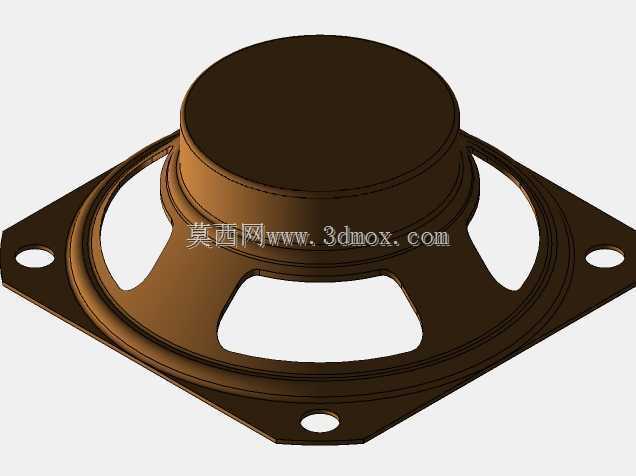

　　从实际装配逻辑来看，这个结构的方形安装法兰是优先匹配嵌入式安装场景设计的，四个角预留的安装孔位，刚好对应机柜面板、设备壳体上的标准开孔距，安装时不需要额外做转接支架，直接用螺丝穿过角孔就能把整个发声单元固定在安装面上，法兰边的平面度公差控制在0.1mm以内，避免安装后因为贴合不严产生共振杂音。法兰边和中部振膜容纳腔之间的过渡弯折做了多级圆弧过渡，不是直角硬弯折，一方面是冲压加工时避免应力集中导致的板材开裂，另一方面是能分散单元工作时的振动能量，减少振动传递到安装面板上产生的次生谐振。

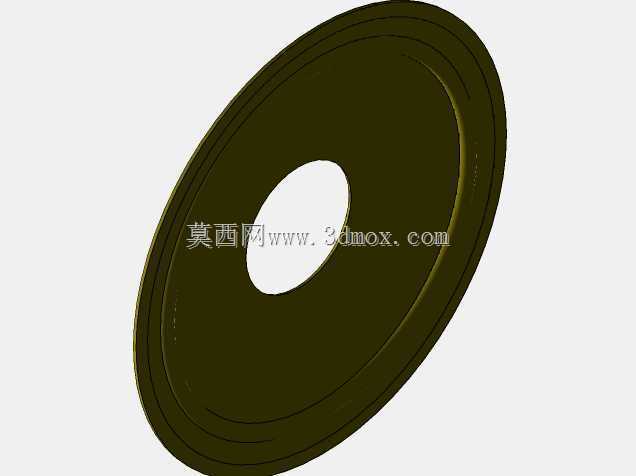

　　中部的环形支撑台阶是和音盆、折环配合的核心位置，台阶的内径尺寸和音盆的外圈安装边过盈配合，装配时涂覆密封胶之后能保证振膜运动时的气密性，不会因为漏气导致低频响应不足。台阶下方的镂空窗口是特意设计的，一方面是减轻整个部件的自重，另一方面是给振膜后侧的空气留出流通通道，避免振膜向后运动时腔体内形成空气弹簧，阻尼过大导致声音发闷。镂空窗口的边缘都做了翻边加强，不然大面积镂空之后整个支架的刚性会下降，大音量下支架本身产生形变的话，会导致音圈蹭磁隙，直接损坏整个发声单元。

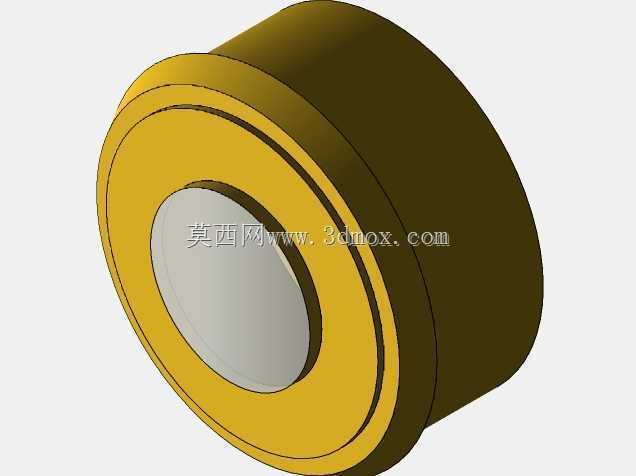

　　后部的环形凸台是和磁路组件配合的定位结构，凸台的外径和磁路组件的T铁、华司安装位精准匹配，装配时磁路组件可以直接套在凸台上定位，不需要额外做治具找正，能大幅提升装配效率，同时保证磁隙和音圈的同轴度，避免偏心导致的擦圈问题。凸台的高度经过反复校核，刚好能让磁路组件安装之后和振膜后侧的音圈骨架预留足够的运动行程，不会出现音圈打底的问题，同时也不会因为行程预留过长导致整个单元的轴向尺寸过大，占用过多设备内部的安装空间。

　　做这类结构设计的时候，不能只盯着单个零件的尺寸，要结合整个发声单元的装配链路来考虑：首先要匹配对应功率下的振膜振幅，预留足够的振膜运动空间，不能让振膜在最大振幅下碰到支架的任何部位；其次要考虑安装后的受力情况，四个安装孔锁紧之后，法兰边的形变不能传递到中部的振膜支撑位，不然会导致振膜偏心；还要兼顾加工工艺性，不管是采用金属板材冲压还是注塑成型，所有的壁厚、拔模斜度、弯折半径都要符合对应工艺的加工要求，避免出现加工缺陷。很多新手设计的时候容易把支架做的过于厚重，觉得刚性越好越不容易共振，实际上过重的支架会提升整个单元的重量，不符合嵌入式设备轻量化的要求，而且多余的材料会增加不必要的成本，合理的加强筋布局、翻边结构，用更薄的材料就能达到足够的刚性，才是更优的设计方案。

　　在实际选型应用的时候，还要结合使用场景调整细节参数：如果是用在户外扩声设备上，这个支撑结构的表面要做抗氧化处理，法兰边的安装位要预留密封胶圈的放置槽，避免雨水顺着安装缝隙进入设备内部；如果是用在高温环境的工控设备里，要选用耐温的材料，避免长期高温下材料形变导致装配精度下降；如果是用在高保真音频设备里，还要对支架的表面做阻尼处理，减少支架本身的谐振对音质的染色。
