可调式水平压紧式快速夹钳结构设计

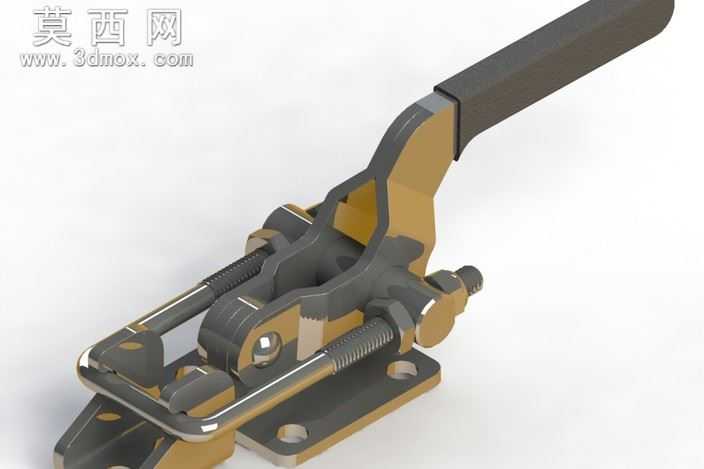

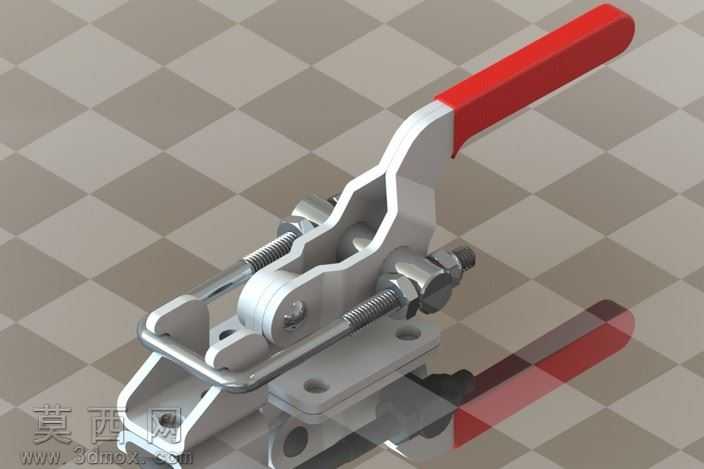

本作品为手动式快速压紧夹钳的三维建模设计，建模过程中严格遵循机械加工零件的实际公差配合要求，对夹钳的各个组成部件进行了独立参数化建模，确保各零件间的装配关系完全符合实际工装夹具的运动逻辑。建模阶段首先完成底座的结构绘制，底座采用带安装孔的板式结构，预留的四个沉头安装孔可直接通过螺栓将夹钳固定在工装台面，底座上的铰接支座位置经过反复校核，保证连杆机构运动时无卡滞、无死点问题。随后完成驱动手柄、联动连杆、压紧压头、调节螺杆、复位弹簧等核心部件的建模，其中驱动手柄采用符合人体工学的弯折造型，握持段做了圆弧过渡处理，避免操作时硌手；调节螺杆采用细牙螺纹设计，可根据被压紧工件的实际厚度灵活调整压头的下压行程，适配不同高度工件的装夹需求；复位弹簧的参数经过运动仿真验证，确保手柄抬起时压头可自动复位，留出足够的工件取放空间。材质与渲染阶段，对夹钳的金属结构件赋予哑光镀锌钢材质，还原五金工装配件常见的表面处理效果，金属表面添加了细微的磨砂纹理与使用痕迹，提升模型的真实感；手柄握持段赋予红色防滑橡胶材质，调整材质的粗糙度与反光度，模拟软质橡胶的哑光质感，与金属部件形成鲜明的视觉区分；调节螺杆与锁紧螺母部分赋予亮面镍镀层材质，突出螺纹紧固件的细节特征；场景搭建采用工业产品渲染常用的灰白棋盘格地面，添加柔和的环境漫反射光照与主光源投影，清晰展现夹钳各部件的结构层次与装配关系，渲染输出的效果图可直观呈现夹钳压紧状态下的整体形态。设计思路上，该夹钳采用肘节锁紧的机械原理，利用连杆机构的过死点特性实现压紧后的自锁，即便在受到振动载荷的工况下也不会出现松脱问题，相比传统螺栓压紧方式，可大幅缩短工件装夹的操作时间，提升工装装夹效率，整体结构紧凑、操作省力，可广泛应用于焊接工装、机加工装、检测工装等需要快速压紧固定工件的生产场景，建模过程中所有铰接位置都预留了合理的装配间隙，完全符合实际零件的加工装配要求，可直接导出工程图用于生产加工参考。
