摩托发动机簧片阀组双金属簧片结构

　　这类簧片是二冲程动力设备进气系统簧片阀组的核心启闭零件，主要应用在小排量越野摩托、轻型通用动力机械的进气控制环节，直接决定动力单元的进气响应效率与低速扭矩输出特性。在实际工况中，簧片会随进气道内的压力差产生高频往复弯曲形变，在活塞下行曲轴箱压力升高时紧密贴合阀座封闭进气通道，避免混合气倒灌；活塞上行曲轴箱形成负压时快速开启，让可燃混合气顺畅进入曲轴箱完成预压，整个启闭过程完全依靠气流压差驱动，没有额外的机械传动结构，因此簧片本身的抗疲劳性能、形变回弹一致性是决定阀组寿命的核心指标。

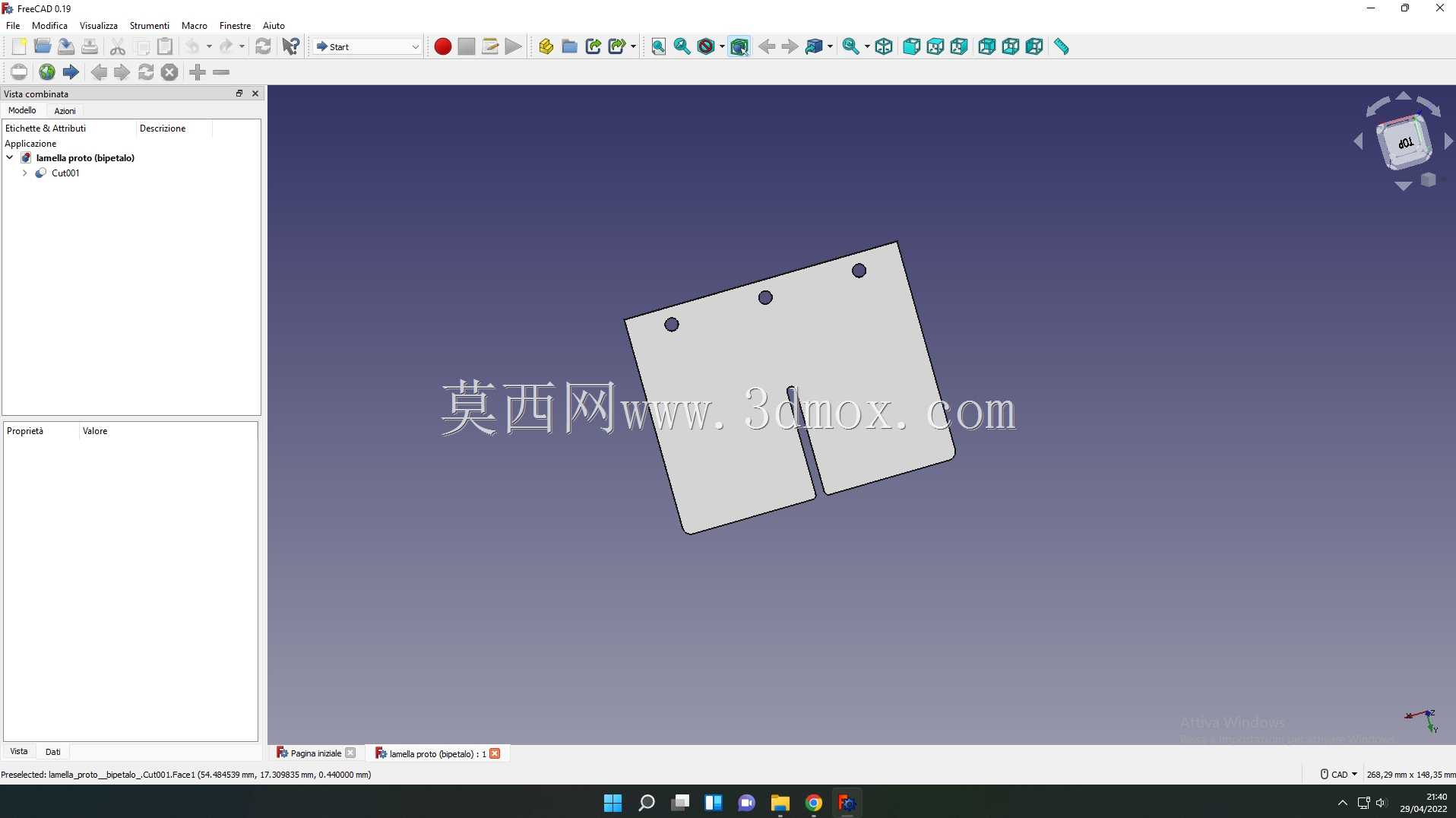

　　从结构设计来看，这款双金属结构的簧片采用对称式平板构型，片体上预留三个定位安装孔，孔位与阀座、限位板的安装凸台完全匹配，安装时不需要额外调整对位，直接通过螺栓压紧即可完成固定，片体一侧开有对称的分隔槽，将单片阀片的启闭区域拆分为两个独立动作的瓣状结构，这种设计能让不同区域的簧片根据进气流量的大小独立产生形变，小开度下仅靠近分隔槽的局部区域开启，降低小油门工况下的进气阻力，大开度时整片完全抬起满足高转速下的大进气量需求，相比整板式簧片能兼顾全转速区间的进气效率。

　　设计阶段针对不同排量、不同调校取向的动力单元，设置了两种主流厚度规格，0.40mm厚度的簧片整体刚度更低，轻微压差即可产生形变开启，适配追求低速响应、低扭输出的越野车型，在林道穿越、低速攀爬这类频繁启停、转速波动大的工况下，能让进气响应更跟手，减少油门迟滞；0.44mm厚度的簧片刚度更高，高转速下不会因为气流冲击产生过度形变导致的颤振，避免高转进气时出现阀片震颤导致的进气紊流、回流问题，适配高转输出取向的赛道改装、竞技类动力单元，能支撑更高的峰值转速输出。

　　材质选择上采用碳基复合双金属层压结构，表层为高耐磨合金层，与阀座接触的区域长期高频拍打不会出现压痕、卷边问题，芯层为高弹性合金基材，经过数万次往复弯曲后依然能保持初始的平面度与回弹角度，不会出现永久形变导致的密封不严问题。安装边界方面，簧片的整体外形尺寸完全匹配对应型号阀座的密封面轮廓，安装后片体边缘与阀座密封面完全重合，不会出现边缘错位导致的密封间隙，三个安装孔的中心距公差控制在0.02mm以内，安装后不会出现片体偏置、动作卡滞的问题，分隔槽的槽端做了小圆角过渡处理，避免高频形变时槽端出现应力集中导致的疲劳断裂，片体的所有边缘都做了去毛刺倒钝处理，不会在安装、动作过程中刮伤密封橡胶层。

　　在实际装配验证环节，这类簧片安装完成后需要做负压密封性测试，在规定的负压值下阀片与阀座的贴合面不能出现可见泄漏，同时要做动作灵活性测试，在模拟进气气流的冲击下，阀片的两个瓣体要能同步顺畅开启，没有卡滞、回弹滞后的问题，还要经过长时间的台架耐久循环验证，确保在全转速区间的高频振动下，不会出现断裂、形变、密封失效的问题。相比传统的单金属不锈钢簧片，这种双金属层压结构的簧片疲劳寿命能提升40%以上，同时可以通过厚度匹配适配不同的动力调校需求，不需要改动阀座、限位板的原有结构，直接替换即可完成适配，在售后维修、性能改装场景下的通用性很强。
