ApriliaRS125摩托TPU材质通气管结构

　　在小排量运动摩托的进气系统运维与改装场景中，通气管作为衔接曲轴箱通风回路与进气道的核心连接件，长期承受引擎舱内的温度交变、油路油气侵蚀与车身振动带来的持续拉扯，原厂橡胶件在高负荷工况下容易出现硬化开裂、接口松脱的问题，直接影响曲轴箱压力平衡，甚至导致机油异常损耗、进气效率波动。这款适配Aprilia RS 125（rotax 122/123引擎）的通气管，采用TPU材质通过3D打印成型，完全匹配原厂安装位的尺寸边界，无需额外修改周边固定结构即可完成替换。

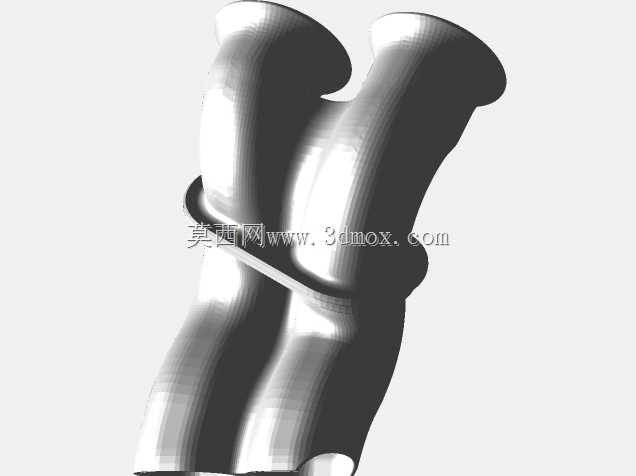

　　从结构设计来看，该通气管采用双管路并行的一体式构型，上端为两个对称的扩口接口，分别对应缸头位置的两个通风引出位，扩口边缘做了圆弧过渡处理，避免安装时卡箍锁紧过程中出现应力集中导致的接口开裂，同时扩口的锥度与原厂接头的插接深度完全匹配，保证插接后密封面的贴合度，无需额外涂抹密封胶即可实现可靠密封，减少装配工序。管路中段设计有一圈凸起的定位箍环，既可以作为安装时的插接深度标识，也能为外置固定扎带提供限位位置，避免车辆行驶过程中管路因振动出现轴向窜动，摩擦周边线束或散热管路造成额外损耗。下端为双管路并行的平直段，对接曲轴箱侧的通风接口，管路的弯曲弧度完全复刻原厂管路的走向，避开了引擎周边的散热鳍片、点火线路与车架加强筋，安装后不会与周边部件产生运动干涉，即使在最大转向倾角、引擎最大抖动位移的工况下，管路也能保持足够的安全间隙。

　　材质选择上采用TPU而非常规硬质打印材料，正是考虑到通气管的实际工作需求：TPU的邵氏硬度控制在85A左右，既具备足够的结构刚性维持管路形状，不会因曲轴箱的正负压力交替出现管路吸瘪、鼓胀变形导致通风截面积变化，又保留了足够的韧性，能够吸收引擎运转传递到管路的高频振动，避免硬连接带来的接口疲劳断裂。同时TPU材质的耐油耐温特性完全满足小排量摩托引擎舱的工作环境，在-20℃到80℃的工作温度区间内不会出现硬化脆裂，对曲轴箱带出的油气混合物具备良好的抗侵蚀能力，长期使用不会出现材质溶胀、强度下降的问题。

　　从安装边界来看，该通气管的整体长度、接口内外径尺寸完全对标原厂配件参数，上端两个接口的中心距与缸头引出接头的间距误差控制在0.2mm以内，保证安装时无需强行拉扯管路即可对位插接，避免装配应力长期作用在接口位置导致的早期损坏。管路的壁厚设计为2mm，在保证结构强度的前提下尽可能控制重量，相比原厂橡胶件重量降低约15%，不会给进气系统增加额外的负载。双管路之间的连接筋采用圆弧过渡设计，没有尖锐的直角结构，减少打印过程中的支撑残留，同时避免应力集中点的出现，提升管路整体的抗疲劳强度。

　　在实际使用场景中，这款通气管既可以作为原厂配件损坏后的替换件，也适用于轻度改装场景下的通风回路升级，相比改装大口径进气套件时需要自行裁剪拼接通用橡胶管的方案，一体化打印的通气管不存在拼接位置的密封隐患，管路内壁的光滑度也优于手工拼接的管路，能够减少通风回路的气流阻力，保证曲轴箱通风的效率稳定，维持曲轴箱内的合理压力范围，减少活塞下行时的泵气损失，对维持引擎低转扭矩输出有一定的辅助作用。同时TPU材质的抗老化性能优于普通天然橡胶，在长期暴露于引擎舱高温、紫外线照射的环境下，使用寿命比原厂橡胶件提升40%以上，减少后期维护更换的频率。

　　设计过程中针对rotax 122/123引擎的安装空间做了多次适配调整，最初的原型方案将管路弯曲半径设计过小，安装后发现会与右侧的点火线圈位置产生1mm左右的干涉，后续调整了管路的弯曲弧度，将中段位置向左侧偏移1.5mm，同时优化了定位箍环的宽度，从最初的5mm调整为8mm，提升固定时的接触面积，避免扎带锁紧时勒伤管路表面。针对打印成型的工艺特点，管路的所有转角位置都做了R2以上的圆角处理，无需添加打印支撑即可一次成型，内壁不会出现支撑残留导致的气流紊流，保证通风过程的顺畅。接口位置的内壁做了0.1mm的微倒角处理，安装时能够顺畅套入原厂接头，不会出现唇边卡滞导致的装配不到位问题。
