Aprilia系列摩托Rotax122点火曲轴箱结构

　　在小排量两轮机车的动力总成布局中，曲轴箱作为承接曲柄连杆机构、点火组件、传动输入端的核心承载部件，其结构合理性直接决定发动机运行的稳定性与整机NVH表现。这款适配Aprilia rs125、rx125、mx125、sx125系列车型的Rotax122点火侧曲轴箱，是二冲程125cc排量动力单元的侧盖承载构件，主要承担点火系统组件防护、曲轴端密封、附属安装位集成的功能。

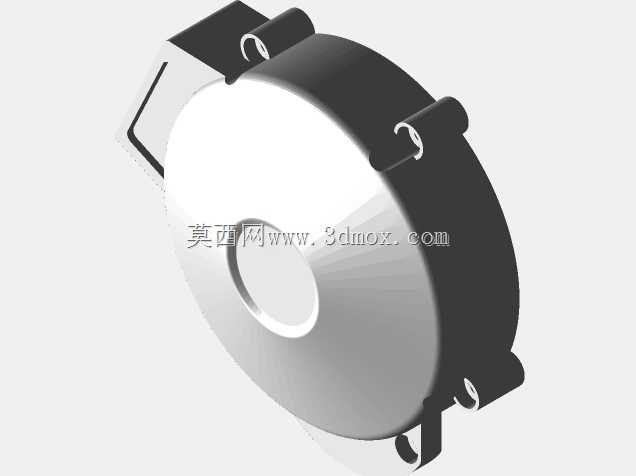

　　从实际装车场景来看，该部件安装于发动机左侧点火侧，外部直接暴露在骑行环境中，需要兼顾防泥水飞溅、散热导流、安装定位精度多重需求。设计阶段首先要匹配Rotax122机型的曲轴端输出尺寸，箱体中心的圆形凹台是曲轴端轴承的安装定位位，凹台的同轴度公差需要控制在0.02mm以内，才能保证曲轴运转时不会出现偏磨，避免油封过早失效。箱体外侧延伸出的三个带孔安装耳，分别对应发动机箱体主连接螺栓位、车架侧固定吊耳位、外观覆盖件安装位，每个安装孔的位置度公差都经过实车匹配验证，避免装车时出现孔位错位导致的装配应力。

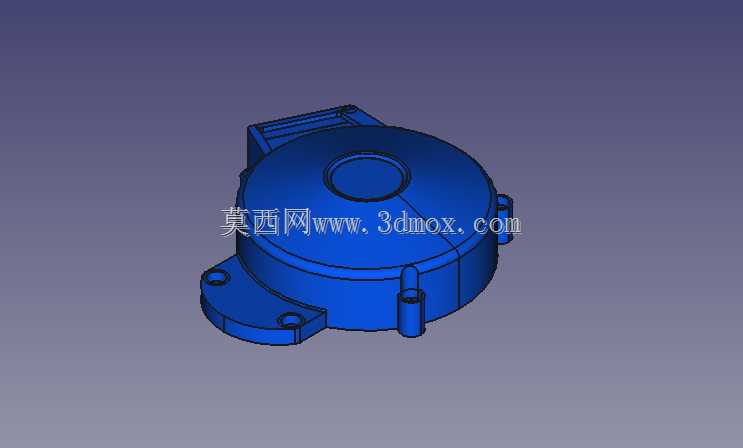

　　结构设计上，箱体主体采用圆盘式主体加侧置延伸凸台的布局，主体圆盘的壁厚根据受力区域做了差异化设计：轴承安装位周边壁厚加厚至4.5mm，承受曲轴运转带来的径向振动载荷；外侧非受力区域壁厚控制在2.5mm，在保证结构强度的前提下尽可能降低部件自重，符合小排量机车轻量化的设计需求。侧置的圆柱凸台是机油标尺的安装通道，凸台内部设计有密封槽，安装O型密封圈后可以避免机油渗漏，凸台的倾斜角度经过测算，既保证机油标尺可以顺利探入油底壳液位区域，又不会在骑行过程中与脚踏、换挡杆产生运动干涉。

　　安装边界方面，该曲轴箱与主箱体的结合面采用平面密封结构，结合面的平面度公差控制在0.015mm以内，装配时配合密封胶可以实现可靠的静密封，避免发动机运转时曲轴箱内的压力泄漏。箱体边缘设计的三个定位销孔，用于装配时与主箱体快速定位，减少装配调整时间，适合批量生产时的流水线装配作业。箱体上部的凸起结构是点火线束的走线通道，内部设计有线束卡扣安装位，可以将点火信号线固定在箱体内部，避免骑行过程中线束被运动部件剐蹭，同时也能减少线束外露带来的老化风险。

　　从功能特性来看，这款点火曲轴箱除了基础的承载密封功能外，还集成了散热鳍片的隐性设计，箱体外侧的环形加强筋在提升结构刚性的同时，也可以增加箱体与空气的接触面积，在车辆行驶时通过迎面气流带走曲轴箱内的部分热量，降低点火侧磁电机组件的工作温度，避免磁钢高温退磁。安装耳位置的加强筋采用放射状布局，将螺栓紧固时的应力均匀分散到整个箱体主体，避免局部应力集中导致的箱体开裂，这一设计在小排量高转速二冲程发动机上尤为重要——Rotax122机型的最高转速可以突破11000rpm，高频振动下如果应力分散设计不到位，很容易在安装孔位置出现疲劳裂纹。

　　在维修适配场景中，这款曲轴箱的安装尺寸完全匹配原厂机型的装配边界，替换损坏的原厂部件时不需要对主箱体做任何二次加工，所有安装孔位、密封槽位置、轴承定位凹台的尺寸都与原厂件保持一致，维修时只需要更换密封件、按规定扭矩紧固螺栓即可完成装配。箱体的材质选用压铸铝合金，兼顾导热性与结构强度，压铸成型后经过时效处理消除内应力，避免长期使用后出现形变导致的密封失效。针对骑行过程中可能遇到的碎石冲击，箱体外侧的非安装平面做了圆弧过渡处理，没有尖锐的应力集中点，受到冲击时可以将冲击力分散到周边结构，降低开裂概率。
