齿轮传动用安装承载支架结构设计

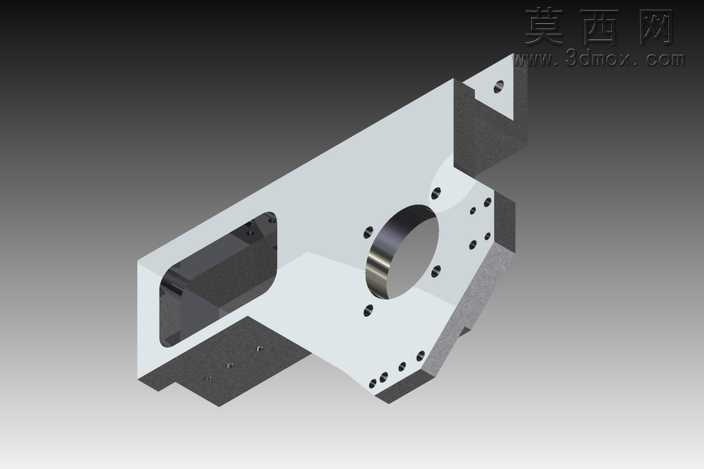

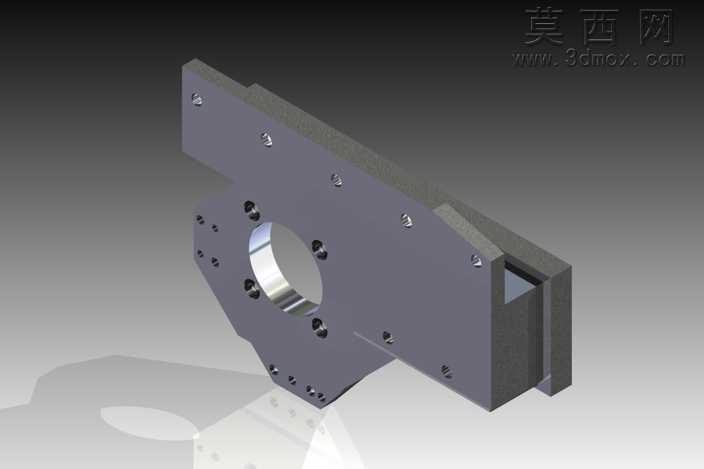

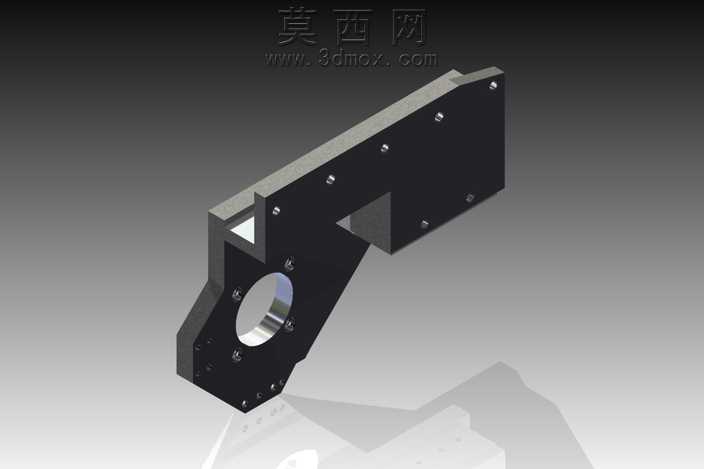

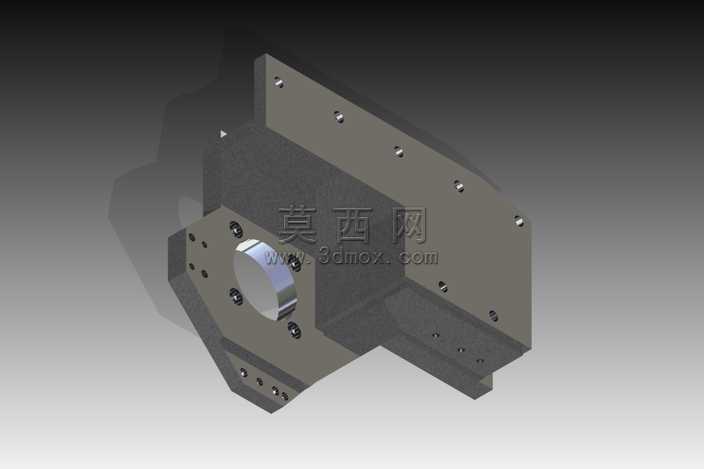

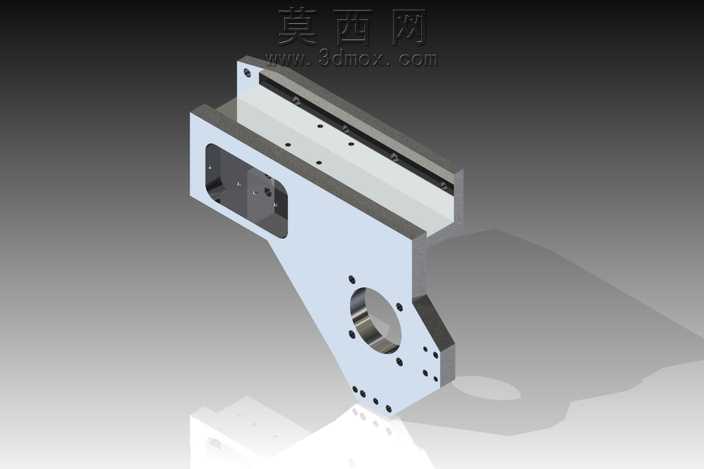

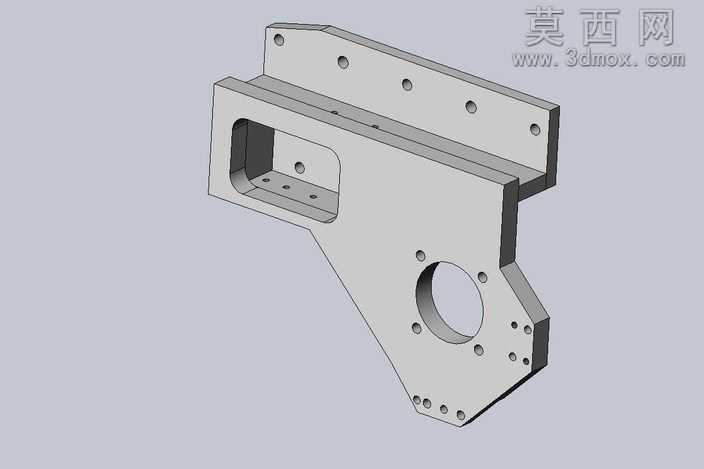

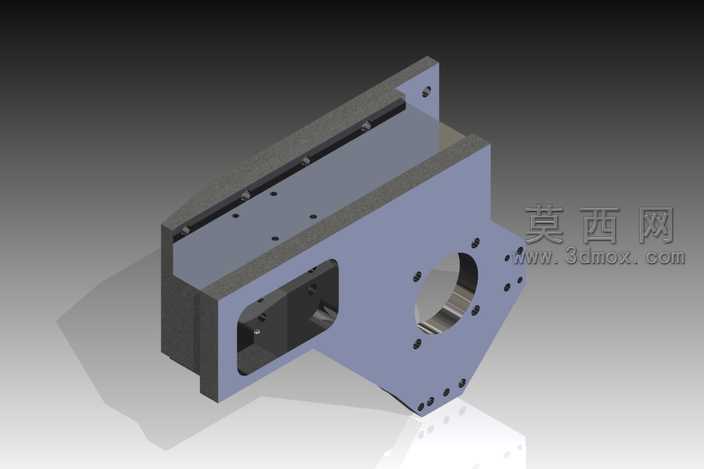

本作品为齿轮传动系统配套的安装承载支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工艺要求与装配公差规范，对每一处安装孔位、连接端面、避让槽结构都进行了精准的尺寸约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用一体化折弯式承载结构设计，上部设置多组均匀排布的螺纹安装孔，用于支架整体与设备基体的固定连接，孔位间距经过受力仿真校核，可均匀分散齿轮传动过程中产生的径向与轴向载荷，避免局部应力集中导致的结构变形。中部开设的矩形镂空槽在保证整体结构刚性的前提下，有效降低了支架自身重量，同时为齿轮传动的润滑管路排布、检修操作预留了充足操作空间，槽体边缘做了圆角过渡处理，避免加工与装配过程中产生锐边划伤风险。下部的大直径圆孔为齿轮轴的安装避让位，孔周环绕布置多组不同规格的连接孔，用于固定齿轮轴的轴承座组件，孔位的同轴度、端面垂直度都在建模阶段做了几何公差约束，保证齿轮安装后啮合精度符合传动要求；支架下部边缘的多组小孔用于安装传动端的防尘盖板、限位挡片等附属组件，所有孔位都做了沉头孔设计，保证紧固件安装后端面平整无凸起。渲染阶段采用金属哑光材质模拟实际加工后的碳钢支架质感，对安装孔、棱边等细节做了边缘高亮处理，清晰展现结构的层次与加工特征，整体建模过程从功能需求出发，兼顾结构刚性、装配便利性、加工工艺性三方面要求，可直接用于齿轮传动机构的虚拟装配验证、加工工艺编制以及生产出图使用，能够有效缩短机械传动组件的开发设计周期，减少实物试装阶段的改造成本。
