航空航天用带万向节螺旋桨传动轴结构

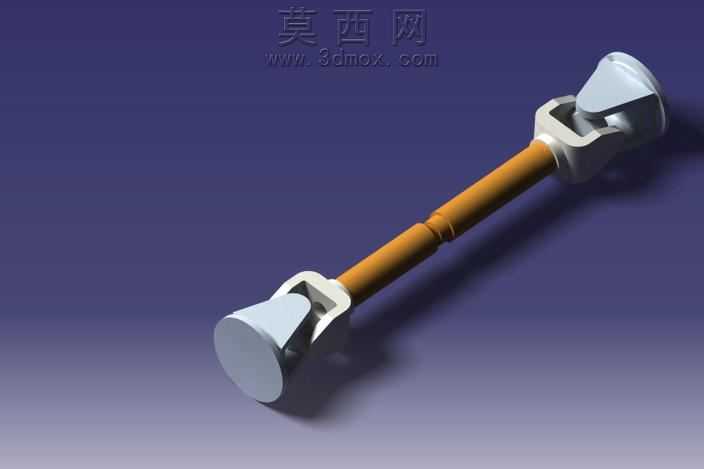

本作品为航空航天领域配套的螺旋桨传动轴三维建模成果，建模阶段依托CATIA软件完成全参数化结构搭建，首先对轴体的核心功能进行拆解：该轴需要承担动力输出端与螺旋桨端的扭矩传递任务，同时适配两端存在小角度偏斜的安装工况，因此在轴体两端设计了十字轴式万向节结构，保证偏角状态下动力传输的平稳性。建模过程中先绘制轴体的中心基准线，以旋转凸台命令生成轴身主体结构，轴身中段设计有环形定位凸台，用于装配过程中与支撑轴承的定位配合，轴身表面做光滑过渡处理，减少应力集中风险。两端万向节结构采用单独零件建模后装配的方式完成，万向节的叉形接头、十字轴、端盖均按照实际装配公差预留配合间隙，叉形接头与轴身采用过盈配合的连接结构，保证大扭矩传递下不会发生松脱。渲染阶段采用CATIA自带的实时渲染模块完成效果输出，材质分配上，轴身主体赋予金属哑光橙涂装，模拟航空传动轴表面的防护涂层质感，两端万向节结构赋予抛光金属钢材质，添加轻微的环境反射效果，突出金属零件的加工质感；背景采用渐变紫蓝色调，搭配柔和的侧上方主光源，在轴体下方投射出柔和的软阴影，清晰展现零件的整体轮廓与结构层次。设计思路上优先保证结构的功能性还原，所有结构尺寸均参考航空传动轴的通用设计规范设定，万向节的摆动角度范围设定为±15°，满足航空动力系统的安装偏角补偿需求，轴身的长径比经过优化，在保证扭转强度的前提下尽可能降低轴体自重，适配航空装备的轻量化设计要求；建模过程中对所有锐边做0.5mm的倒角处理，既还原实际机加工零件的工艺特征，也避免渲染过程中锐边出现的光影失真问题，整体模型装配关系完整，可直接用于后续的运动仿真、干涉检查以及工程图导出工作。
