马扎克CAT40主轴用牵引螺栓结构

　　在数控加工中心的主轴刀具夹持系统中，牵引螺栓是直接决定刀具装夹可靠性的核心受力零件，这款适配马扎克CAT40规格主轴的牵引螺栓，主要应用于配置CAT40标准锥孔的立式、卧式加工中心主轴单元，承担拉爪机构与刀具锥柄之间的拉力传递作用，是机床自动换刀流程中不可或缺的连接部件。实际加工场景中，主轴内部的碟簧组会通过拉爪对牵引螺栓施加恒定的轴向拉力，将刀具锥柄紧密压合在主轴锥孔内，保证高速旋转时刀具的同轴度与连接刚性，一旦牵引螺栓的尺寸精度或材料性能不达标，轻则出现刀具振纹、加工尺寸超差，重则发生刀具飞出的安全事故，因此这类零件的设计与加工都有极高的精度要求。

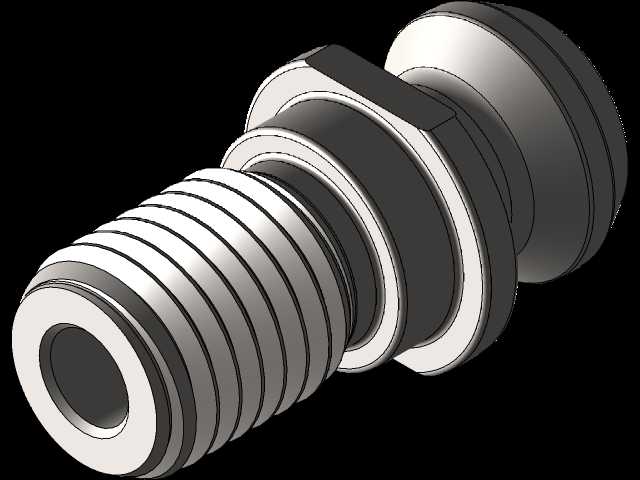

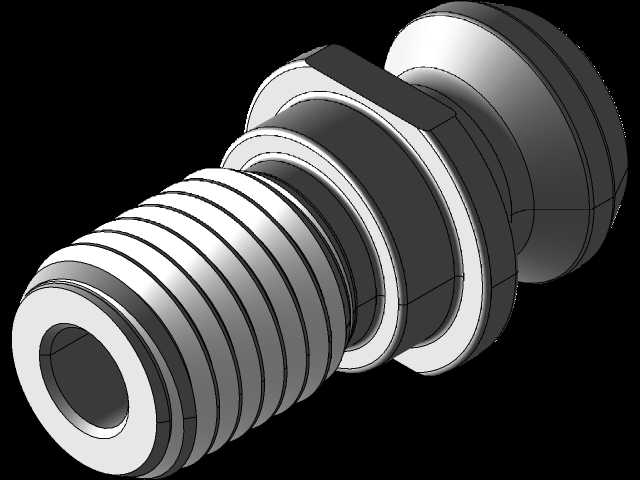

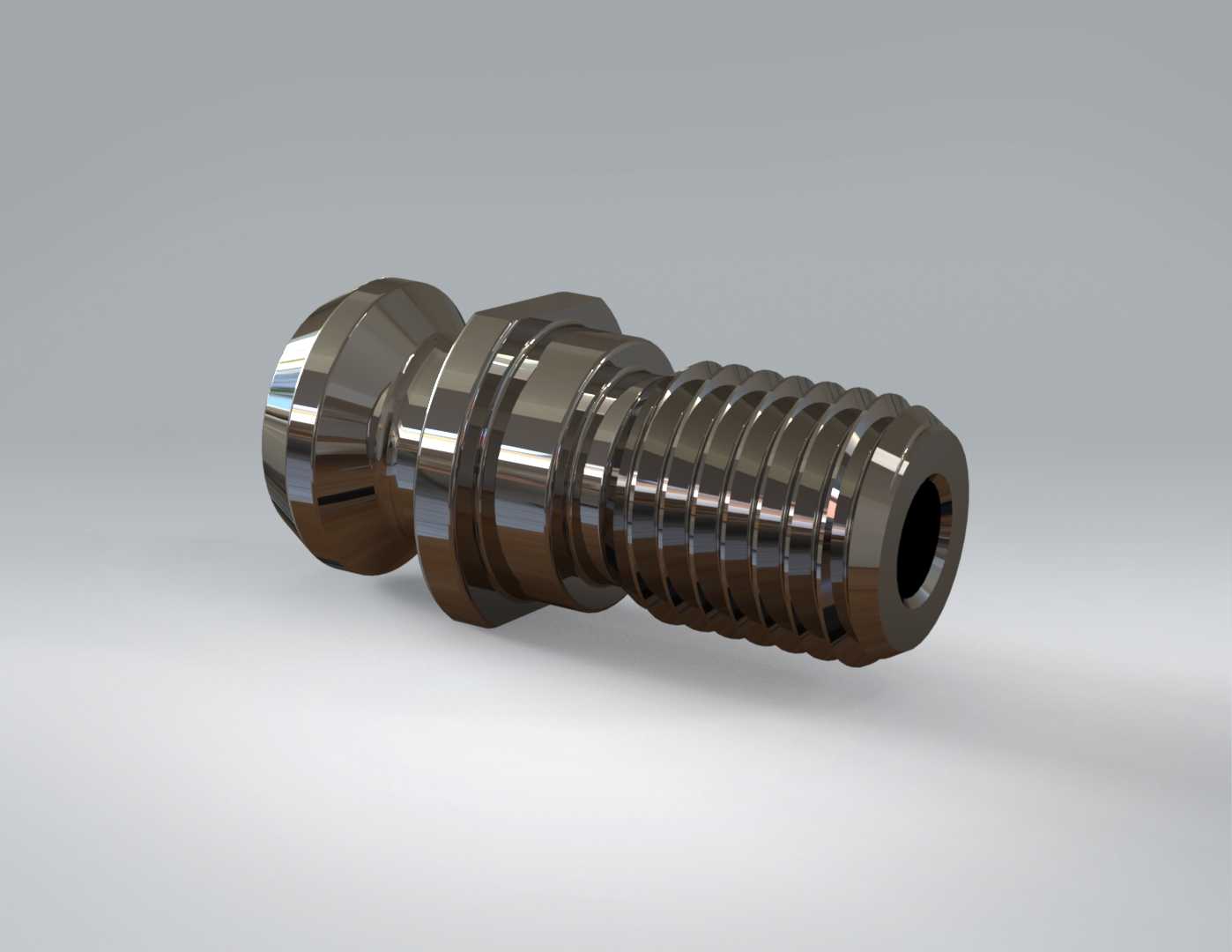

　　从结构设计来看，这款牵引螺栓采用分段式阶梯轴结构，头部为适配拉爪卡合的圆弧收颈结构，圆弧过渡区域做了应力释放处理，避免长期交变拉力作用下出现应力集中断裂；中段设置了多道定位凸环，凸环的外径公差严格控制在微米级，保证拉爪卡合时的对中性，同时凸环的端面做了硬化处理，承受拉爪频繁开合带来的接触磨损；尾部为标准外螺纹段，用于和CAT40刀柄尾部的内螺纹孔连接，螺纹精度采用6H级配合，保证螺纹连接的预紧力均匀，不会出现螺纹咬合松动的问题；螺栓中心设置了贯通的内冷孔，可适配主轴中心出水结构，满足深孔加工时的切削液输送需求，内冷孔的内壁做了抛光处理，降低高压切削液通过时的阻力，避免紊流导致的冷却效率下降。

　　材料选用20CrMnTi合金结构钢，整体经过渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既可以承受拉爪反复夹紧带来的表面磨损，也能抵抗主轴高速旋转时的交变拉力与切削振动带来的冲击载荷，不会出现脆断或塑性变形的问题。所有过渡圆角都经过精密磨削加工，消除了切削加工留下的刀痕缺陷，从根源上降低疲劳裂纹产生的概率。

　　安装适配方面，这款牵引螺栓的整体长度、各段直径、螺纹规格完全匹配马扎克CAT40主轴的拉爪行程与夹持尺寸，安装时只需按照标准扭矩将螺纹段旋入刀柄尾部的螺纹孔，保证牵引螺栓的端面与刀柄端面完全贴合，无偏斜即可正常使用；安装边界上，螺栓头部的伸出长度严格控制在拉爪的有效夹持行程范围内，不会出现拉爪卡合不到位或者行程超程的问题，头部圆弧的曲率与拉爪卡爪的内弧面完全吻合，夹紧时接触面积达到85%以上，避免局部应力过大导致的零件压溃。

　　实际使用过程中，这类牵引螺栓需要定期检查头部圆弧的磨损量以及螺纹的完好情况，当磨损量超过0.1mm时需要及时更换，避免出现夹持力不足的问题；相比普通标准拉钉，这款适配马扎克设备的牵引螺栓在凸环的间距、头部的圆弧尺寸上做了针对性匹配，不会出现和其他品牌CAT40拉钉混用导致的换刀卡滞、夹持力不足的问题，能够适配马扎克设备主轴的高速加工工况，在10000转以内的主轴转速下都能保持稳定的夹持性能，满足钢件、铸铁、有色金属等不同材质零件的粗精加工需求，在模具加工、精密零件批量生产场景中都能稳定发挥作用。
