IP67防护等级脚踏控制开关结构

　　在工业现场的设备控制场景里，脚踏开关是解放操作人员双手的核心控制部件，常见于机床加工工位、焊接作业台、医疗设备操控、包装生产线等需要手脚配合完成操作的场景，操作人员可以在双手处理工件、调整物料的同时，通过脚部踩踏完成设备的启动、停止、行程切换等指令输出，大幅提升作业的连贯性。传统的微动式脚踏开关大多不具备防水防尘能力，在存在切削液飞溅、焊接烟尘弥漫、车间地面清洁冲水、潮湿工况的作业环境中，很容易出现触点氧化、内部进灰进水导致的接触不良、短路失效问题，不仅会造成设备非计划停机，严重时还可能因为控制信号中断引发作业安全隐患。这款脚踏控制结构的设计，正是针对高防护等级开关的适配安装需求展开，

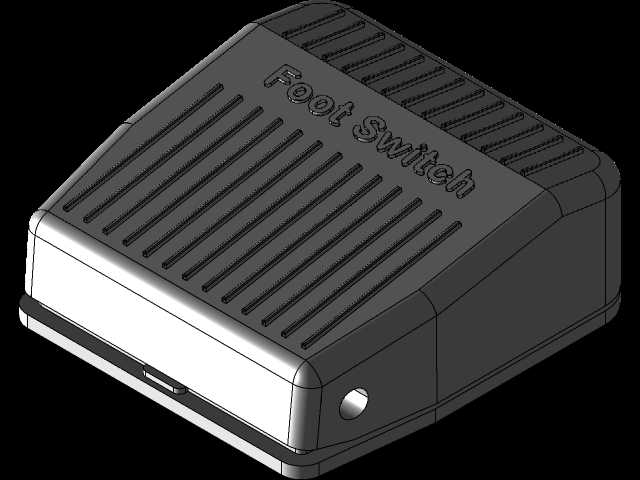

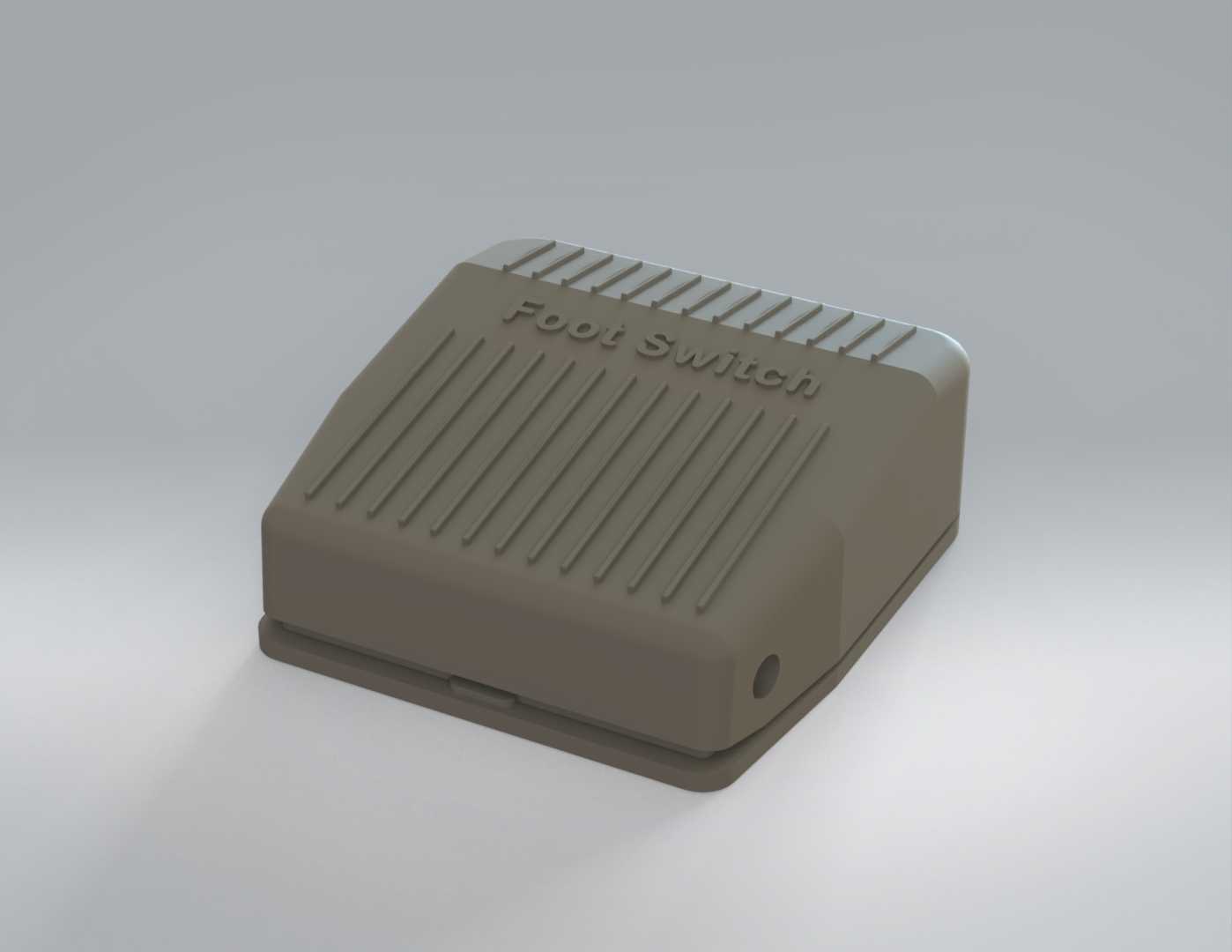

　　在选型阶段确定采用IP67等级的密封型开关元件后，需要匹配对应的外壳与安装支架结构，来完成开关的固定、踩踏力传导、外部防护的功能整合。从结构设计的角度来看，整体外壳采用矮方型的踏面布局，踏面表面设计有平行排布的防滑凸筋，能够在操作人员穿着劳保鞋、工作鞋底沾有油污或水渍的情况下，增大鞋底与踏面的接触摩擦力，避免踩踏过程中出现脚滑偏移的问题，凸筋的凸起高度控制在1.5mm左右，既能够保证防滑效果，又不会因为凸起过高造成硌脚、积灰难以清理的问题。踏面边缘做了圆弧过渡处理，没有尖锐的棱角，避免操作人员脚部磕碰受伤。外壳侧面预留有走线孔位，孔位处设计有密封胶圈的安装槽，能够配合线缆格兰头完成进线处的密封，保证整体结构的防护能力延续。

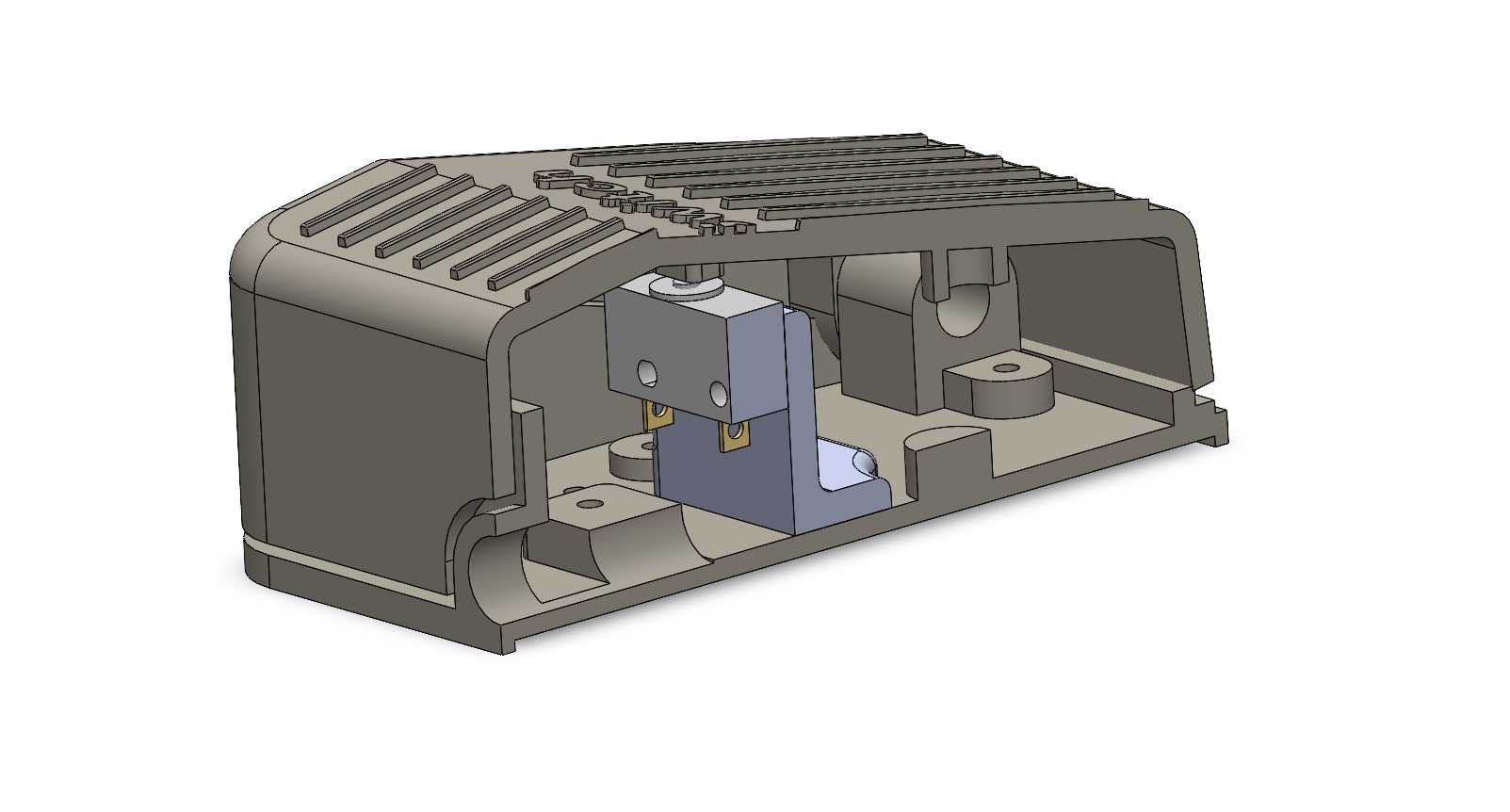

　　内部的支架结构是设计的核心部分，需要兼顾开关的固定限位、踩踏行程的限位、复位力的传递三个核心功能：开关本体通过卡扣与螺丝结合的方式固定在内部支架上，支架上设计有定位凸台，能够保证开关安装位置的精度，避免踩踏过程中开关出现移位；踩踏行程的限位结构设置在支架的四个角位，当踏面被踩下到额定行程后，限位柱会接触到底座的限位面，避免过大的踩踏力直接作用在开关本体上，造成开关触点的过载损坏；复位结构的导向槽集成在支架侧壁，能够保证踏面上下动作的垂直度，避免出现卡滞、偏磨的问题。在安装边界的设计上，整体结构的底部设计有四个安装沉孔，能够适配M6的膨胀螺丝或者螺栓，将开关整体固定在车间地面、设备机架的脚踏工位上，

　　沉孔的深度设计能够保证螺栓安装后头部不突出底座底面，保证开关放置的平稳性，不会因为螺栓突出出现放置晃动的问题。整体的踩踏力设计在30N到50N的区间，既不会因为踩踏力过小造成误触发，也不会因为踩踏力过大造成操作人员长时间作业的脚部疲劳。外壳的壁厚设计均匀，采用工程塑料注塑成型的工艺适配性设计，所有的转角处都做了圆角过渡，避免注塑过程中出现应力集中、缩痕等成型缺陷，同时外壳的拼接处设计有迷宫式密封槽，能够配合密封胶条实现上下壳之间的IP67防护等级，防止外部的水、灰尘从拼接缝隙进入内部结构。在实际的工况适配中，这款结构可以直接替换原有工位上的非防护型脚踏开关，安装孔位的间距做了通用化设计，能够匹配市面上多数常规脚踏开关的安装尺寸，不需要对原有工位的安装孔位进行重新打孔加工，降低现场改造的工作量。内部的支架结构在3D打印验证阶段，采用了光敏树脂材料做功能样件测试，经过上万次的踩踏循环测试，支架没有出现开裂、变形的问题，开关的触发位置保持稳定，没有出现行程偏移的情况，完全能够满足工业现场高频次踩踏的使用需求。走线孔的位置设计在外壳的侧后方，能够避免线缆从底部引出被踩踏压坏，同时线缆引出后自然向后延伸，不会干扰操作人员脚部的踩踏动作。踏面的尺寸设计充分考虑了劳保鞋的鞋底宽度，操作人员不需要刻意对准踏面位置，只要将脚放在大致区域就可以完成触发操作，适配不同操作人员的踩踏习惯。
