弗里斯托姆FT140透明灯结构设计

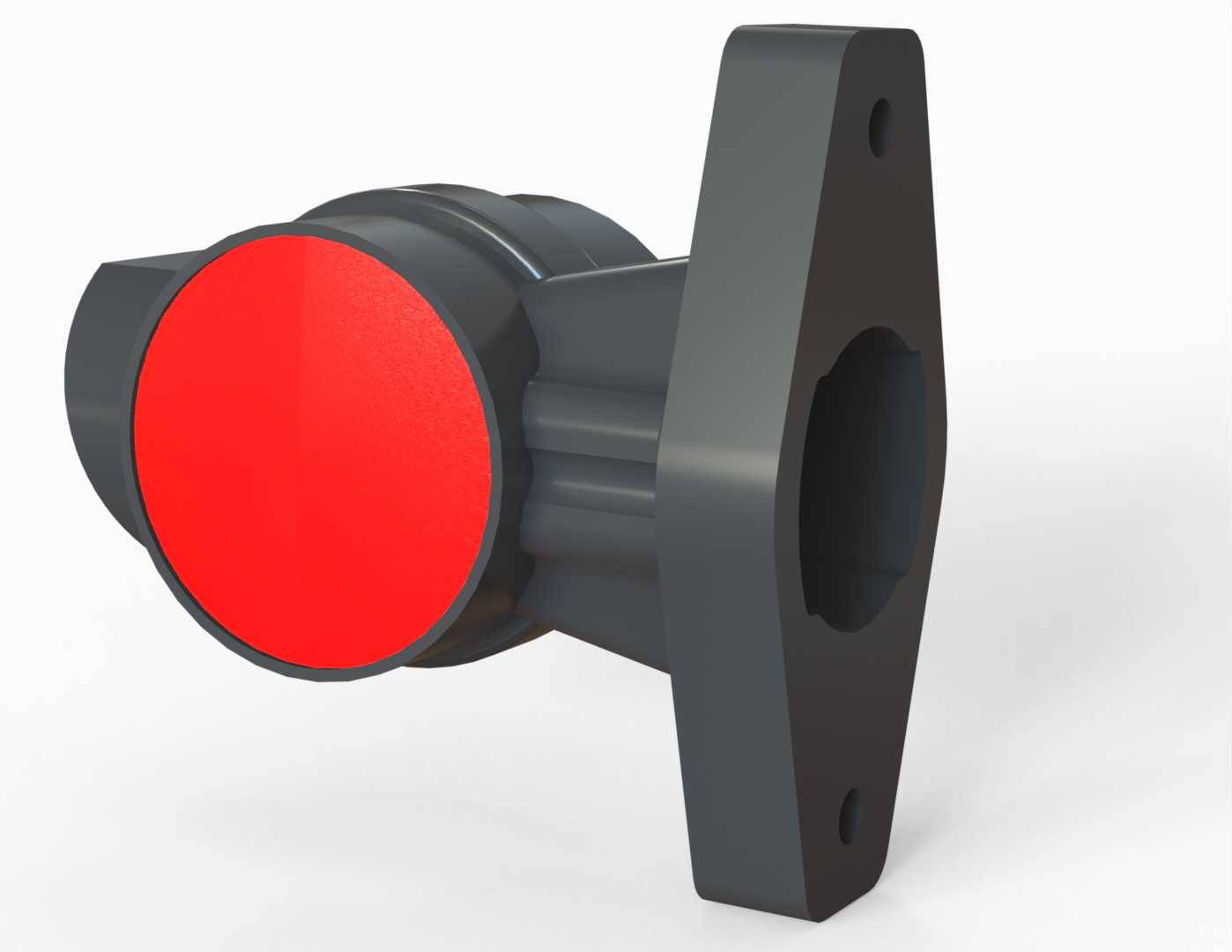

　　这款灯具的安装基座采用带双安装孔的法兰式结构，安装面做了贴合安装基面的平面处理，两个内六角安装孔位对称分布在基座两侧，可适配M6规格的内六角螺栓完成固定，安装时需保证基座与安装面完全贴合，避免出现悬臂受力导致的灯体晃动。灯体主体采用分段式柱形结构，基座与灯头之间通过过渡连接段衔接，过渡段做了圆弧过渡处理，既可以降低注塑成型时的应力集中问题，也能减少外部磕碰对灯体连接部位的损伤。

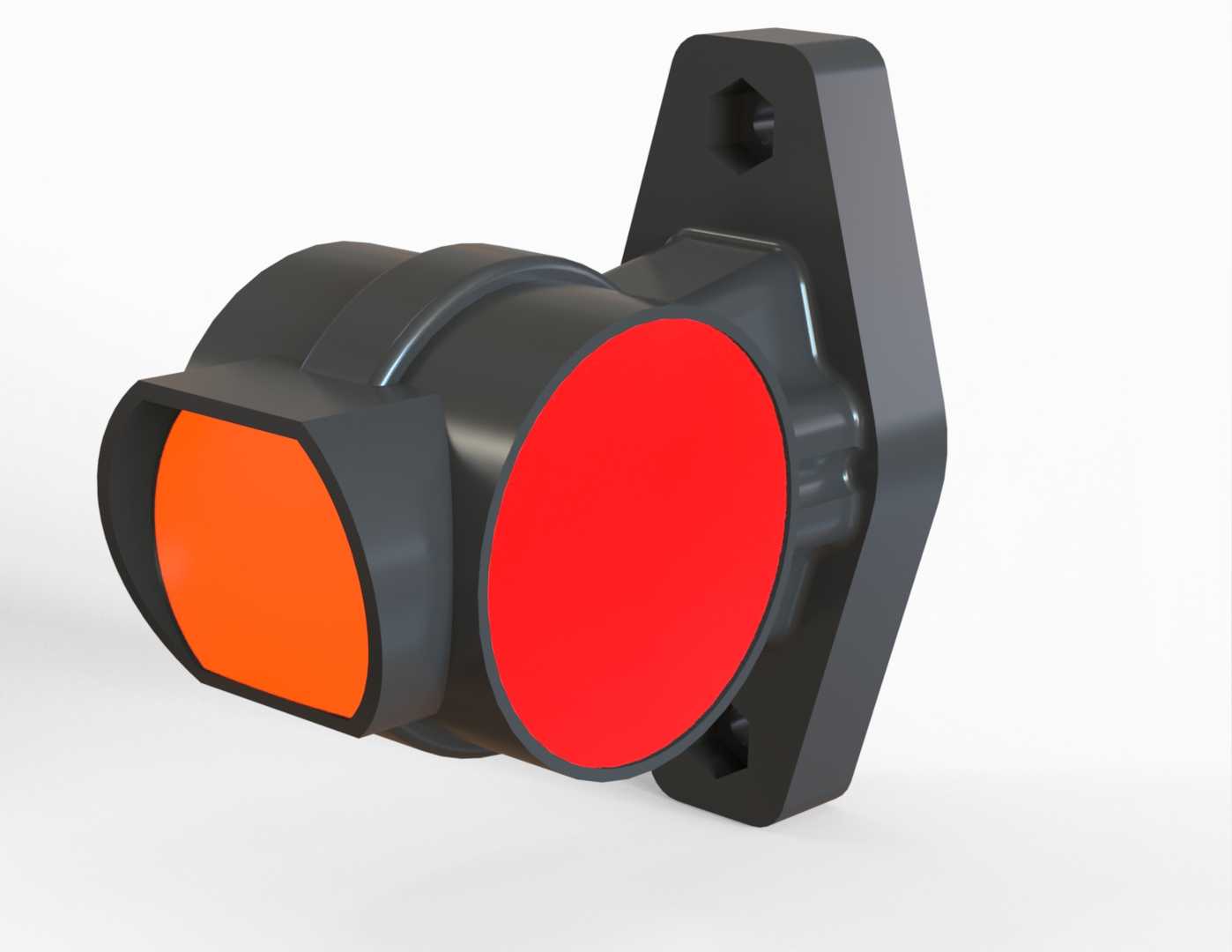

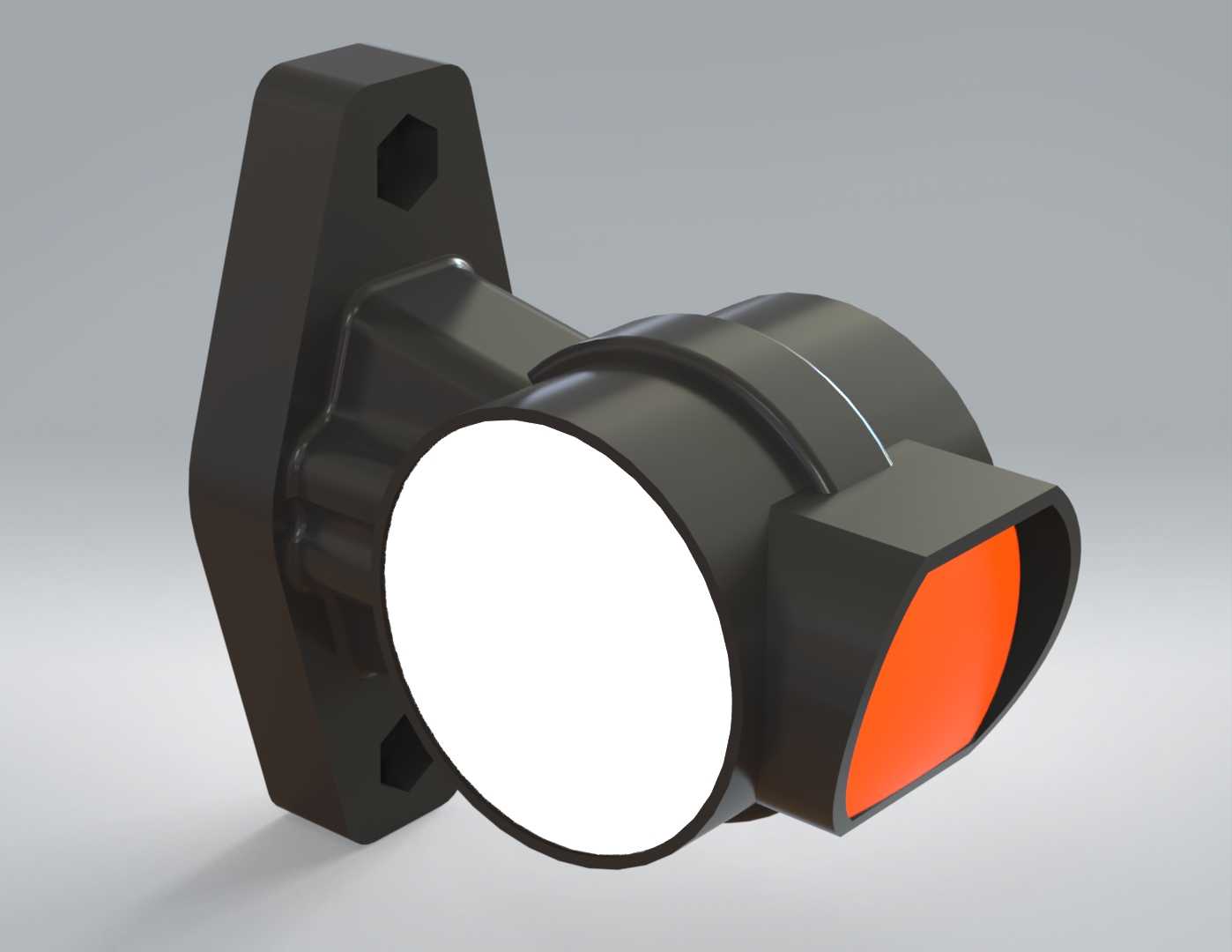

　　灯头部分采用圆形透光面设计，透光面边缘做了环形压合结构，用于固定透明灯罩，灯罩与灯壳之间预留了密封胶圈的安装槽位，可满足户外使用的基础防水防尘要求。灯头侧方设置的橙色透光窗口为信号指示区域，该窗口与主透光面呈一定角度布置，可在主照明方向之外提供侧向的信号提示功能，适配需要多方向光信号提示的安装场景。

　　从实际应用场景来看，这类灯具常被用于通讯设备的状态指示与局部照明，安装在通讯机柜、户外通讯基站设备旁时，主透光面可提供作业区域的局部照明，侧方橙色窗口可通过常亮、闪烁等不同状态传递设备运行、故障等信号，无需额外加装独立的信号指示灯，减少设备外围的配件数量。在结构设计过程中，灯体外壳的壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既可以保证外壳的结构强度，也能避免注塑成型时出现缩痕、翘曲等缺陷，灯体内部预留了灯板、驱动模块的安装空间，安装柱位的位置与常规圆形LED灯板的安装孔位匹配，可直接适配市售的标准灯板配件，降低后续的配件采购成本。

　　安装边界方面，这款灯具的整体外伸长度从安装基面到灯头最前端为78mm，灯头最大直径为62mm，安装时需要在安装基面预留直径不小于65mm的操作空间，方便螺栓的紧固操作，同时灯头周围需要预留至少10mm的散热空间，避免灯体长时间工作时热量堆积影响内部电子元件的使用寿命。灯体的出线位置设置在基座的侧下方，出线口做了圆角处理，可避免穿线时划伤线缆绝缘层，出线口可适配直径4-6mm的线缆，满足常规低压供电线缆的穿线要求。

　　在结构细节处理上，灯壳的合模线设置在灯体的上下对称位置，合模线处做了0.2mm的错位余量设计，方便后续的飞边处理，同时不会影响灯体的外观质感。灯罩与灯壳的配合采用卡扣加胶接的双重固定方式，卡扣沿灯罩圆周均匀分布，共设置6个卡扣位，装配时卡扣先卡入灯壳的对应卡槽，完成预固定后再在密封槽内注入密封胶，既可以提升装配效率，也能保证连接的可靠性与密封性能。基座的安装孔位做了沉头设计，螺栓安装后头部不会突出基座表面，保证安装面的平整性，同时沉头孔的深度做了控制，螺栓拧紧后不会触碰到灯体内部的元件，避免出现短路或者结构干涉的问题。

　　从使用功能来看，主透光面采用漫射透光材质，可将LED点光源转化为均匀的面光源，减少局部眩光问题，适合近距离作业照明使用，侧方橙色窗口采用滤光材质，可将内部光源转化为醒目的橙色光，在光线充足的环境下也能清晰识别信号状态。灯体的外壳采用阻燃ABS材质，可满足通讯设备周边的阻燃要求，避免灯具故障引发的安全隐患，材质表面做了哑光处理，减少外部光线反射对信号识别的干扰。
