3M口罩生产加工设备结构设计方案

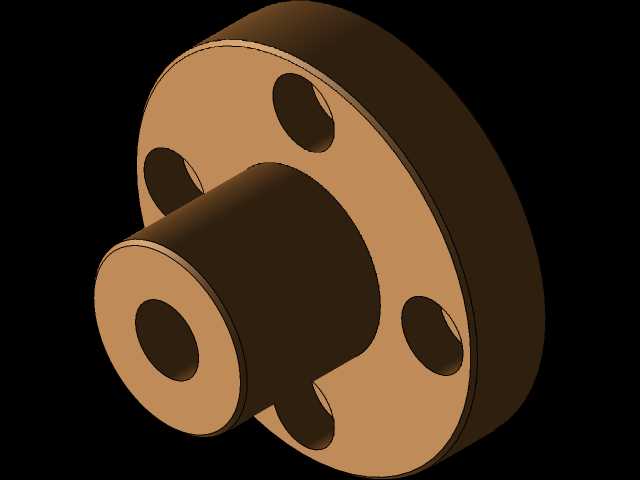

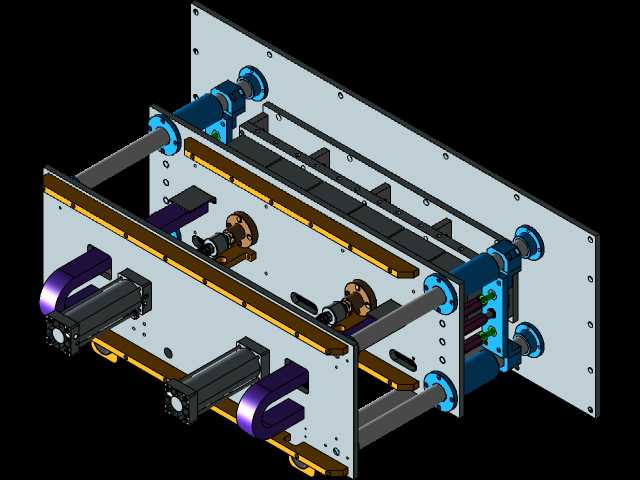

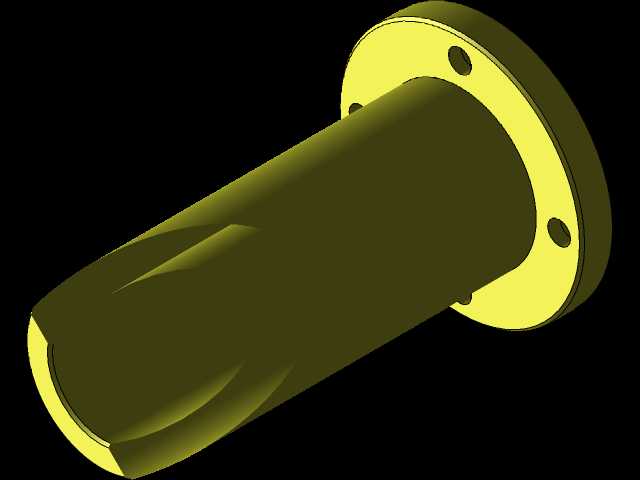

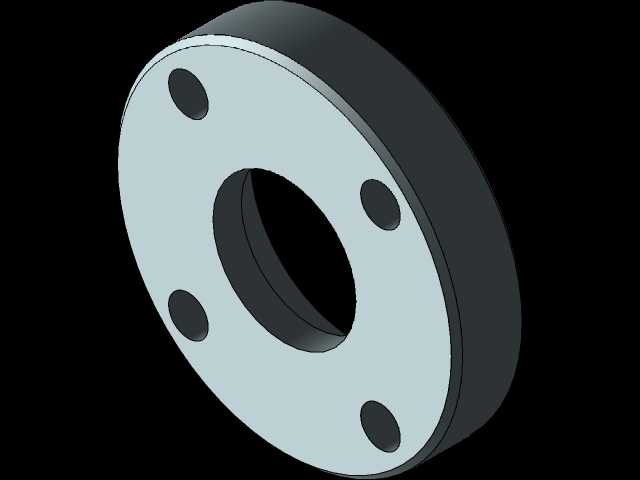

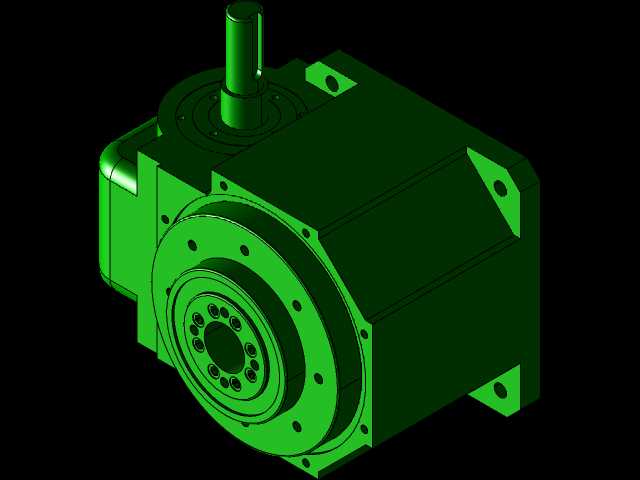

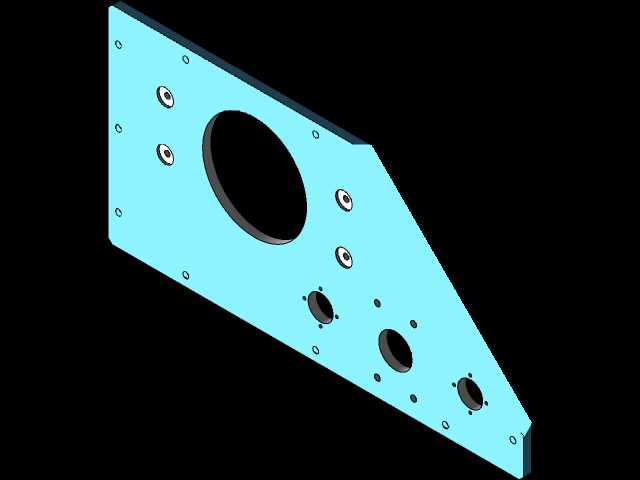

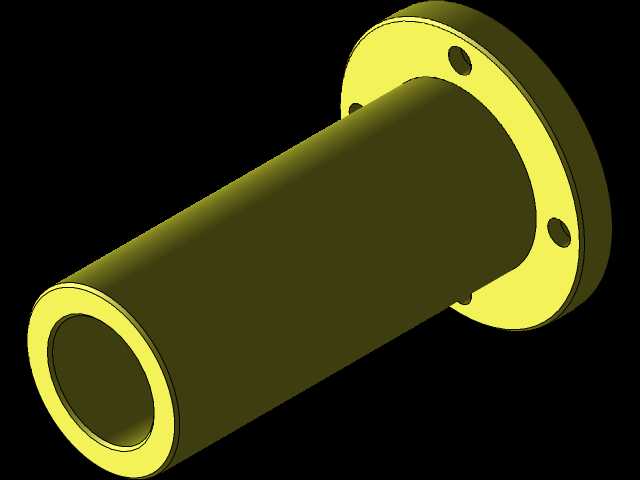

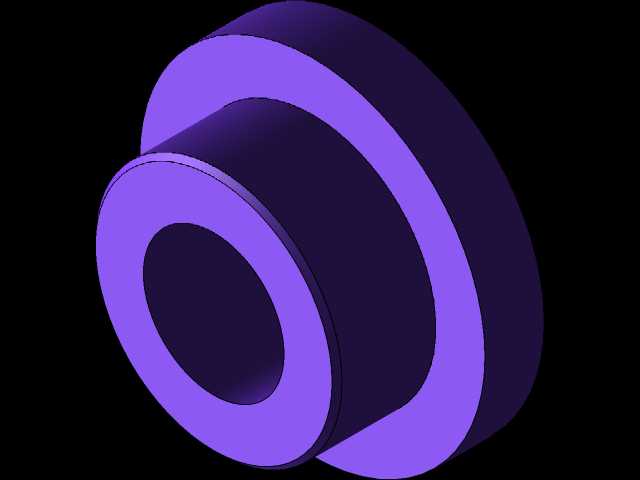

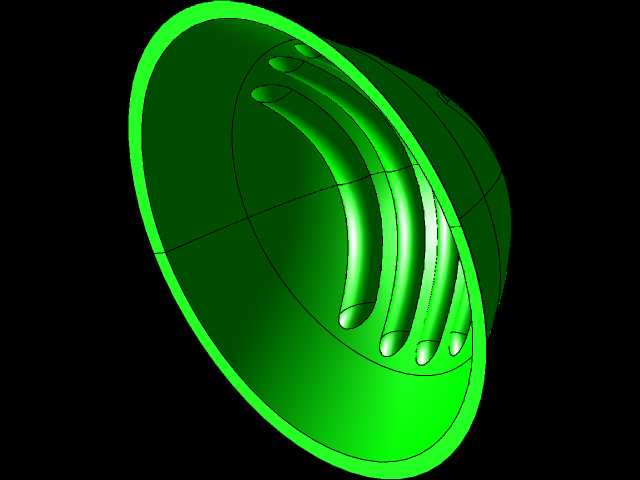

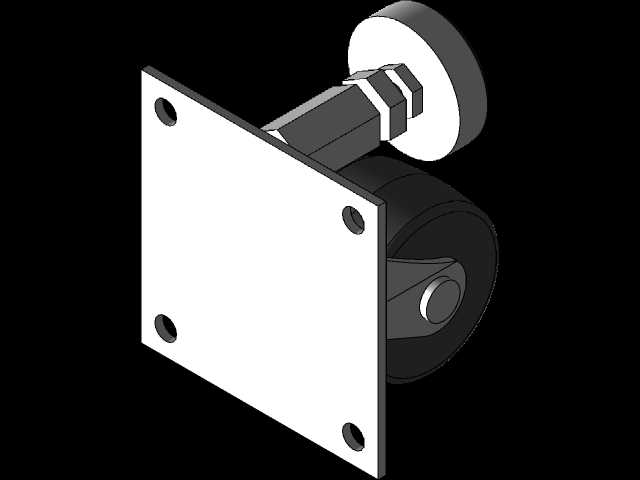

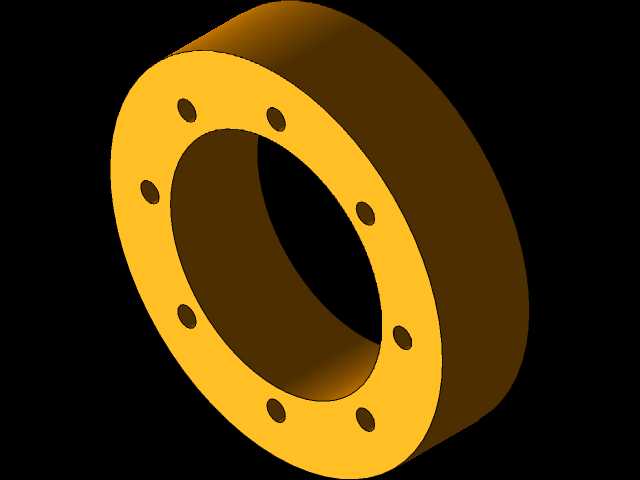

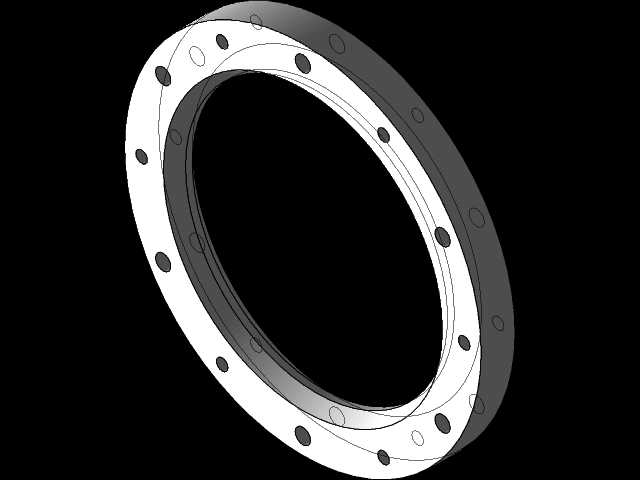

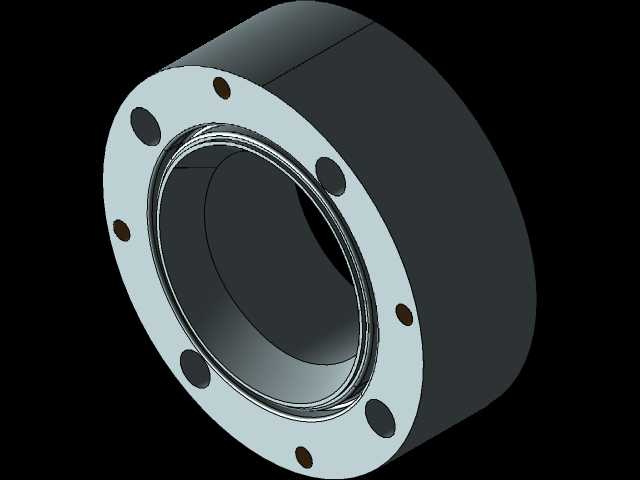

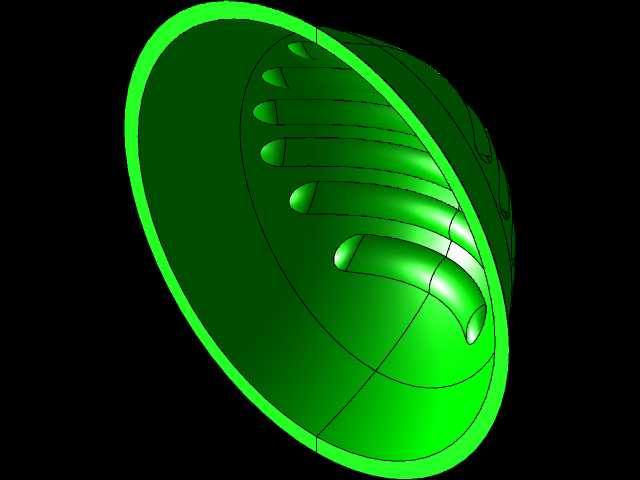

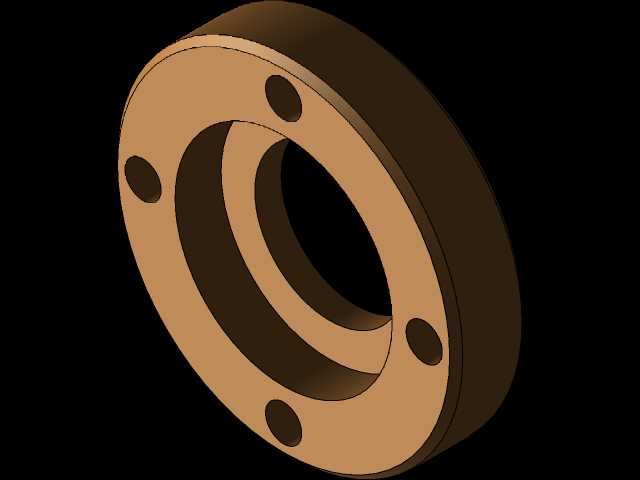

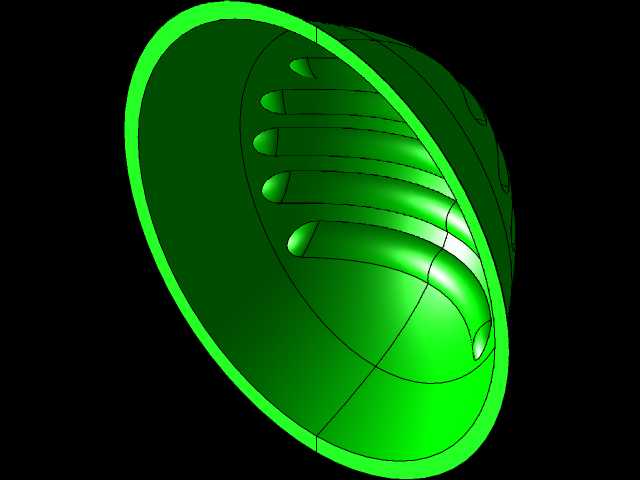

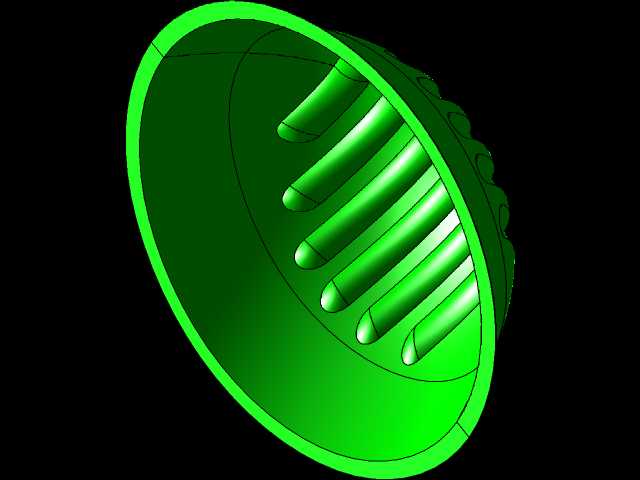

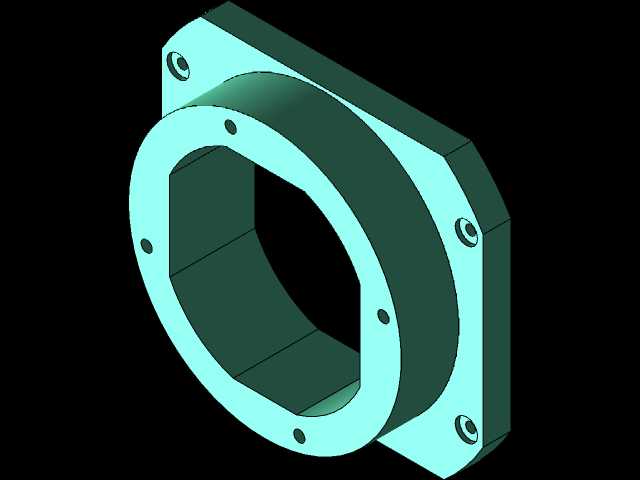

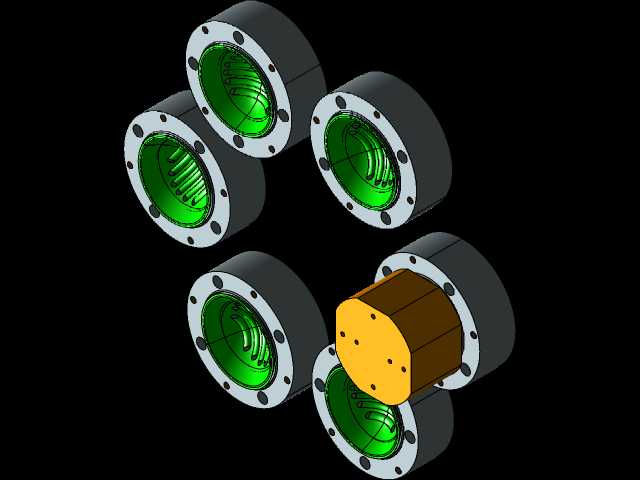

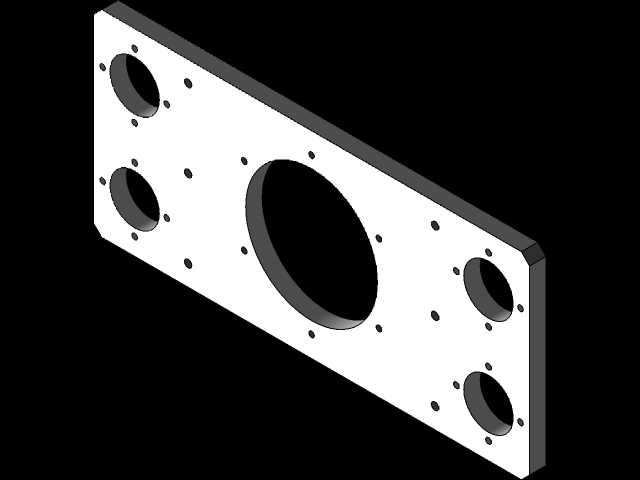

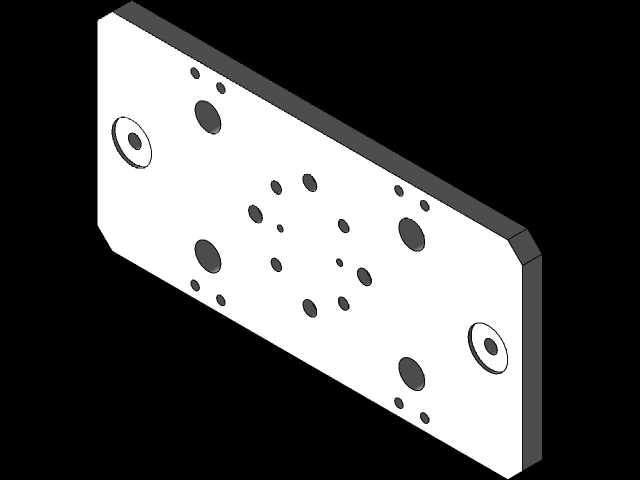

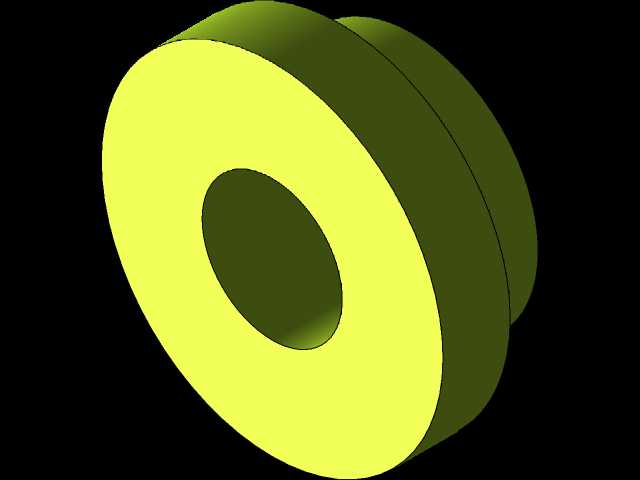

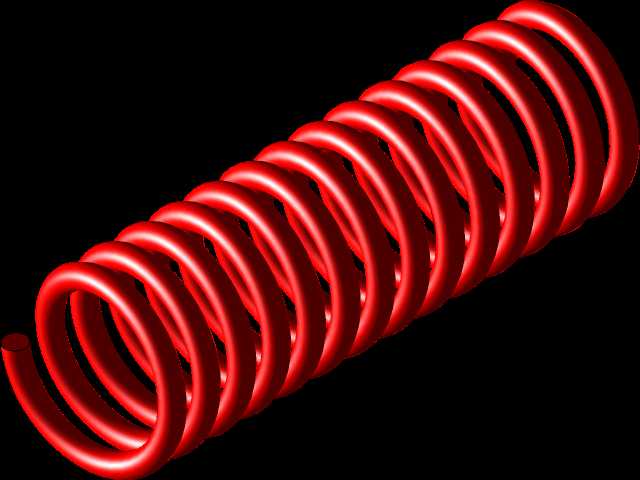

　　这套三维结构方案针对口罩类防护用品的连续化生产工序搭建，核心覆盖从原料放卷到成品出料的全流程工位排布，在产线规划阶段就充分考虑了民用防护用品生产车间的常见布局约束，适配多数中小型生产厂房的层高与柱网间距，无需对现有车间地面做大规模改造即可完成设备就位。设备主体采用分段式机架设计，各功能工位通过标准化连接法兰拼接，单段机架的宽度控制在常规厂房货运电梯的通行尺寸范围内，方便设备进场安装与后期移位检修，机架底部预留可调式支撑脚，可适配地面平整度偏差在15mm以内的安装场景，无需额外制作预埋基础。从功能实现逻辑来看，方案将原料输送、鼻梁条植入、面料压合、耳带焊接、成品裁切、次品剔除几个核心工序做了直线型排布，

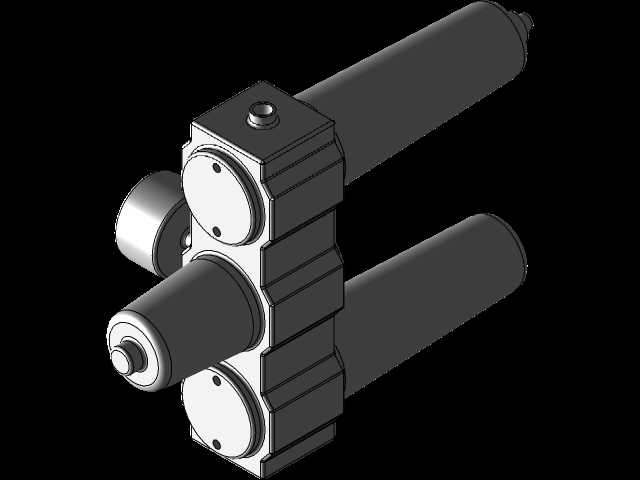

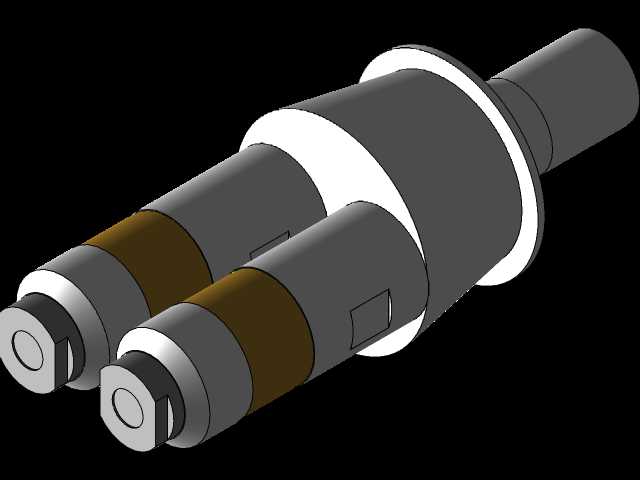

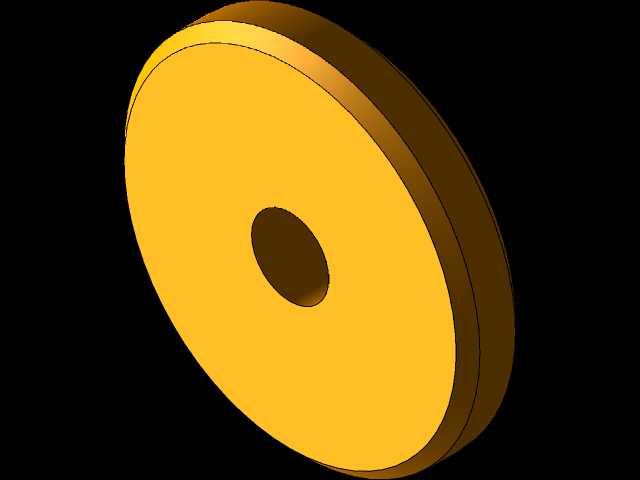

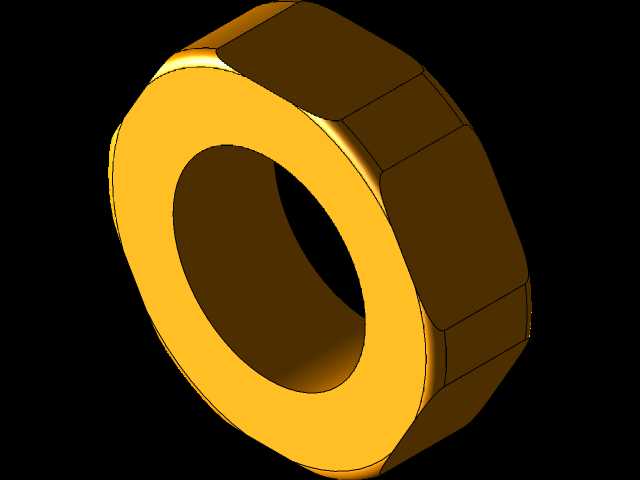

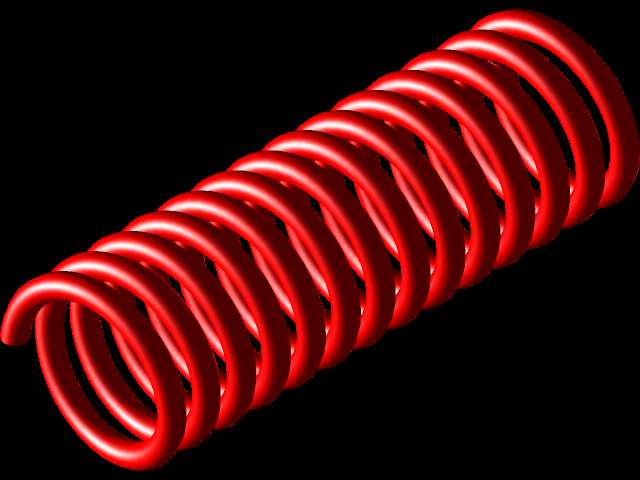

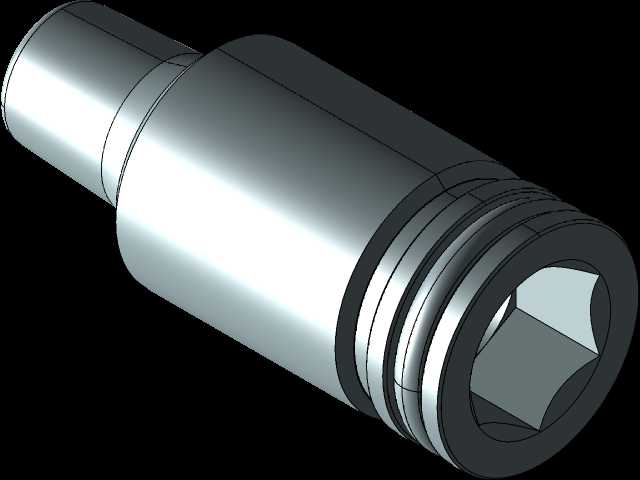

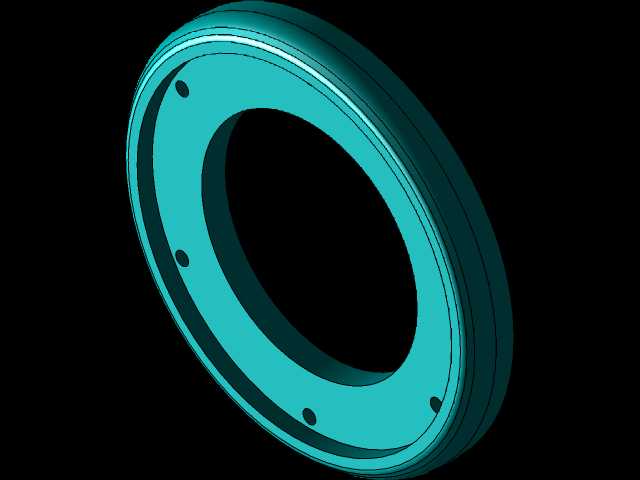

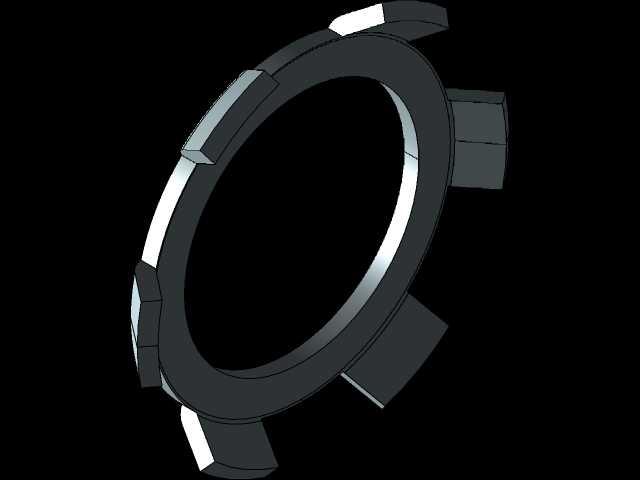

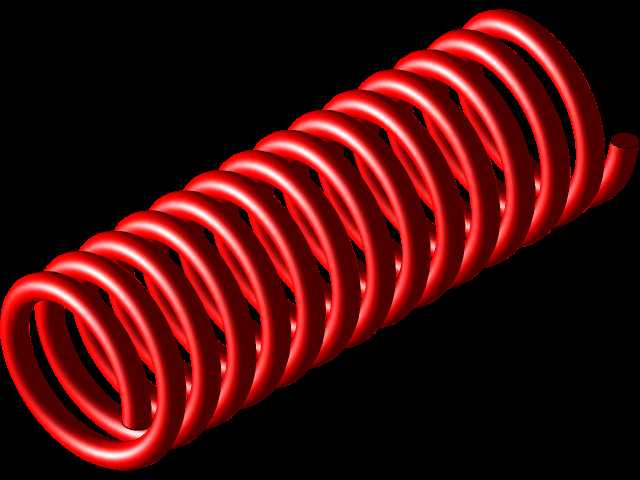

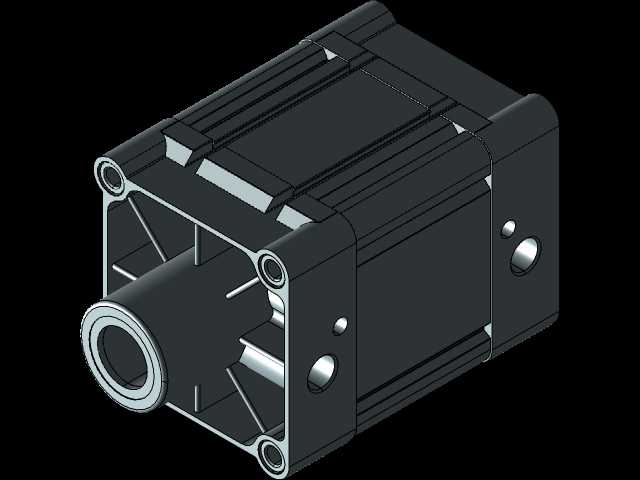

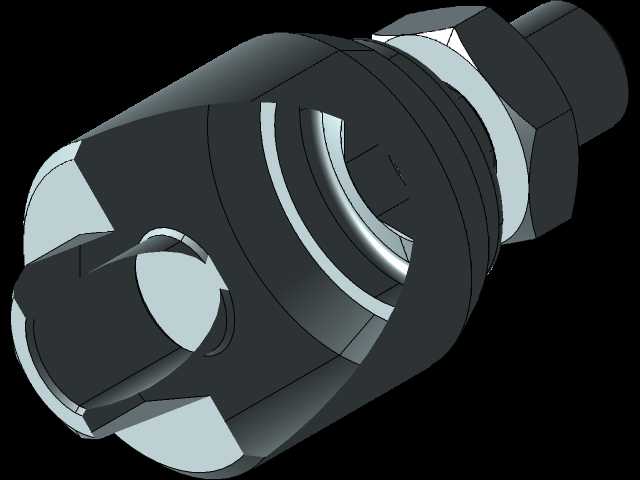

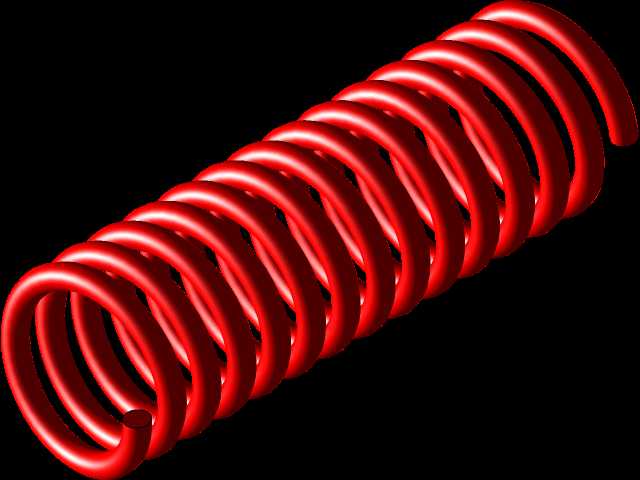

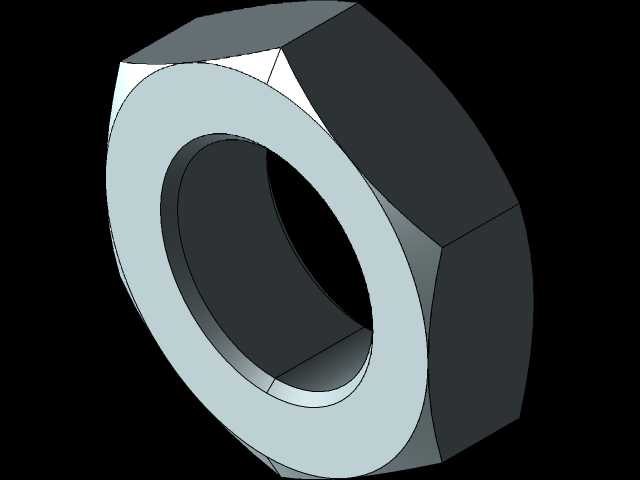

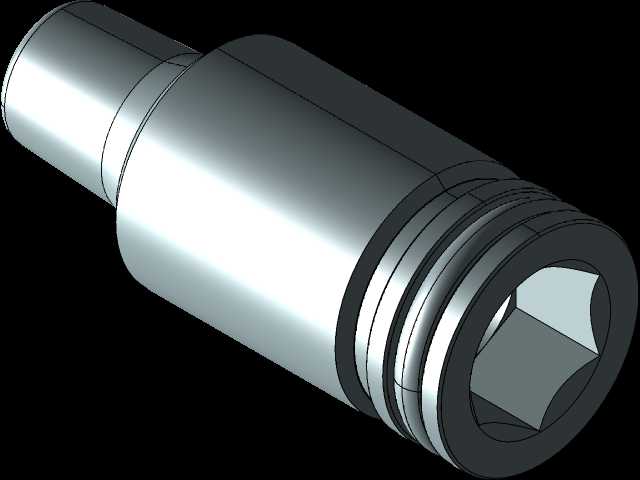

　　各工位之间的物料传递采用同步带配合真空吸附的输送方式，避免轻薄的无纺布面料在传输过程中出现移位、褶皱问题，其中鼻梁条送料工位设置了张力自动调节结构，可根据不同厚度的鼻梁条材料调整送料阻力，防止鼻梁条在植入过程中出现弯折、偏移，保证成品口罩鼻梁条位置的一致性。耳带焊接工位采用双工位对称布局，可同时完成口罩两侧耳带的热熔焊接，焊接头的下压行程与压力参数可通过调节螺母做精细化调整，适配不同克重的无纺布面料焊接需求，避免出现焊穿或者焊接不牢的问题。裁切工位采用滚切式结构，相比传统的平切结构，滚切刀在连续运行过程中冲击力更小，设备运行噪音更低，同时滚切刀的刀模采用快拆式设计，更换不同规格的刀模仅需松开两个锁紧手柄即可完成，无需复杂的对位调整，

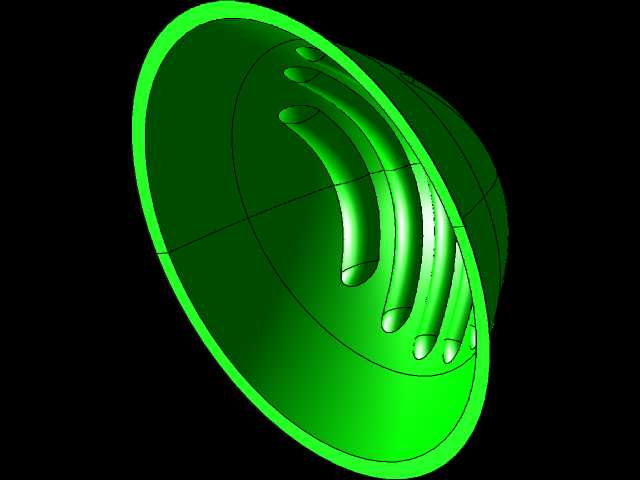

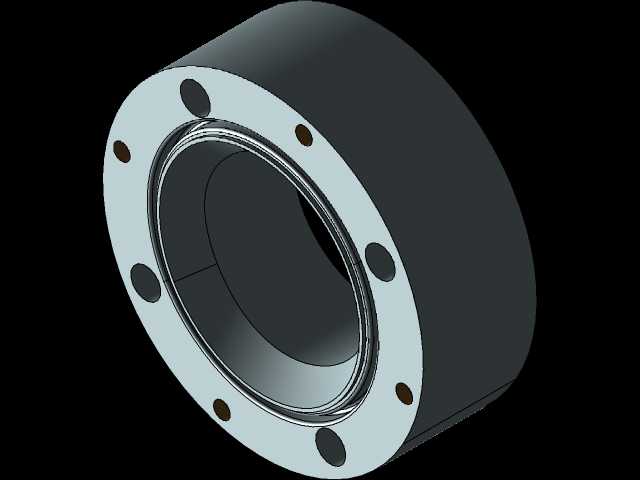

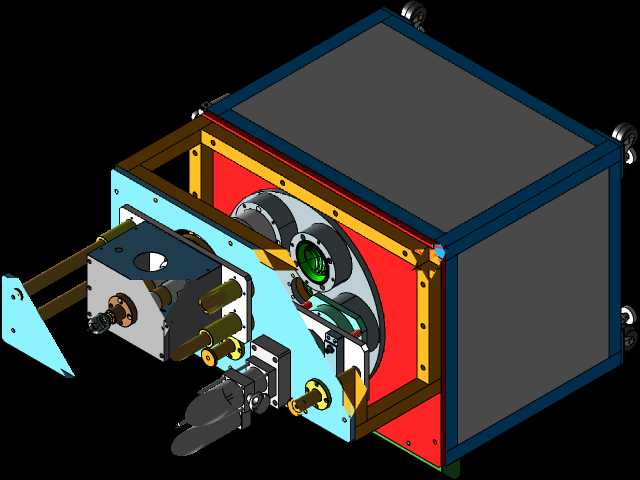

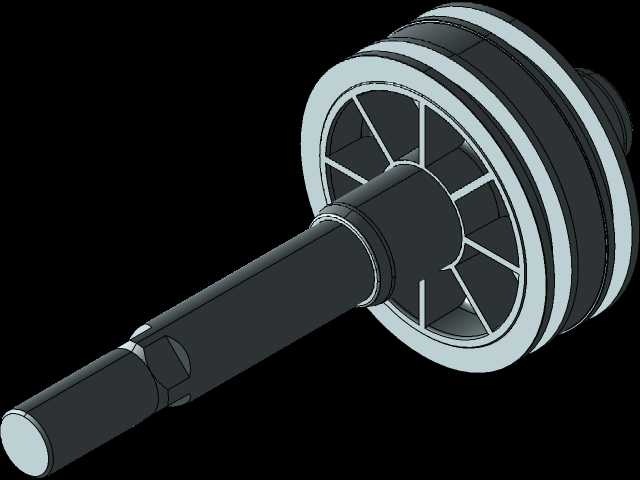

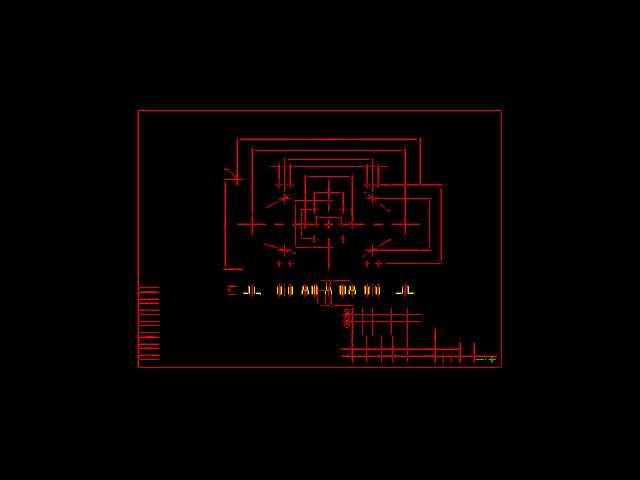

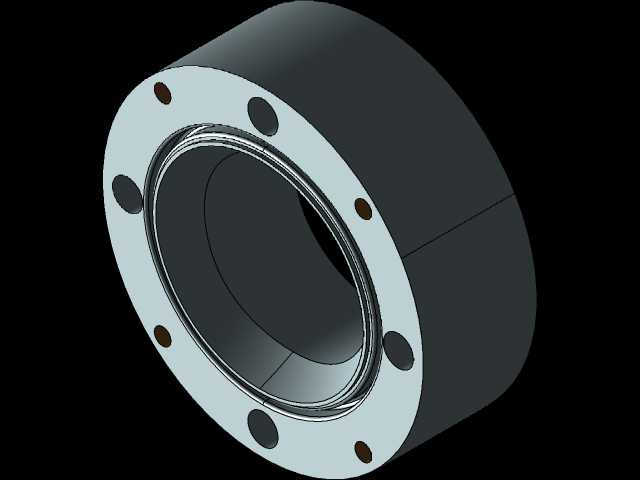

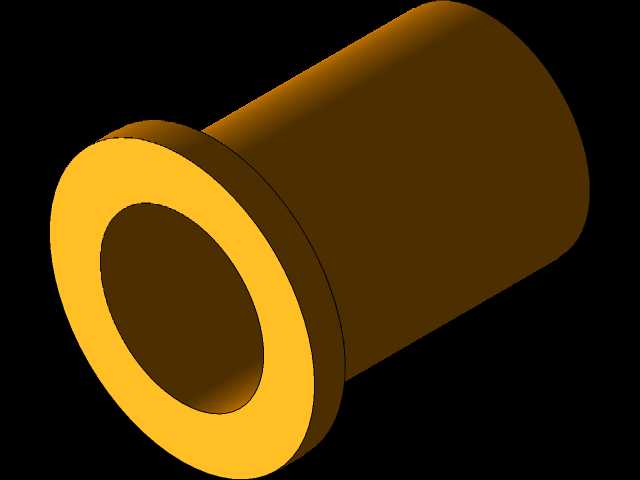

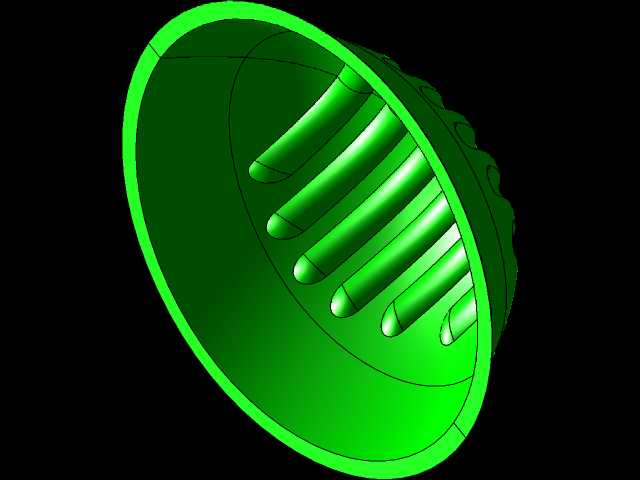

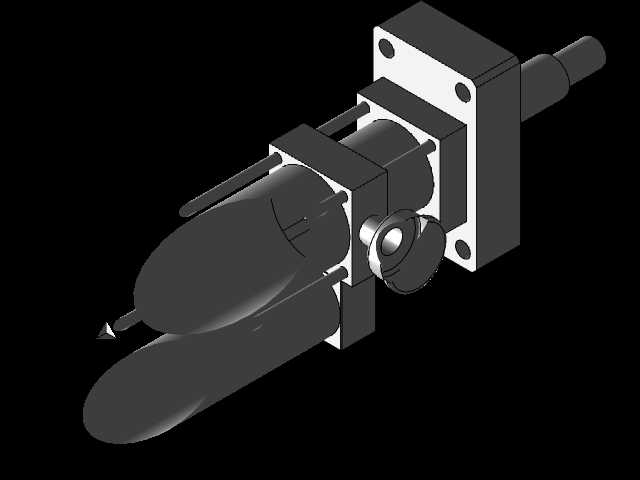

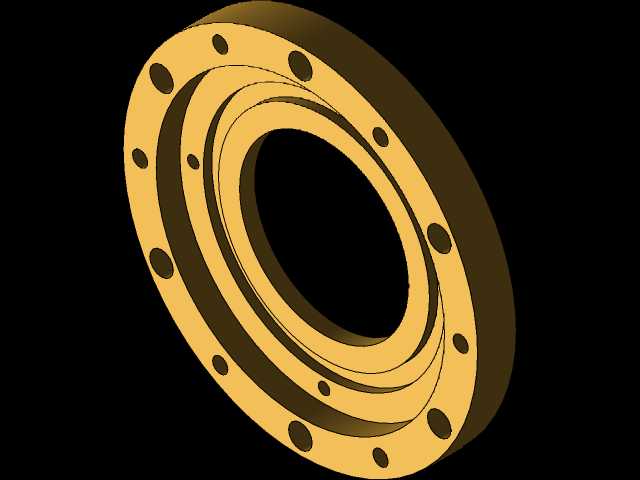

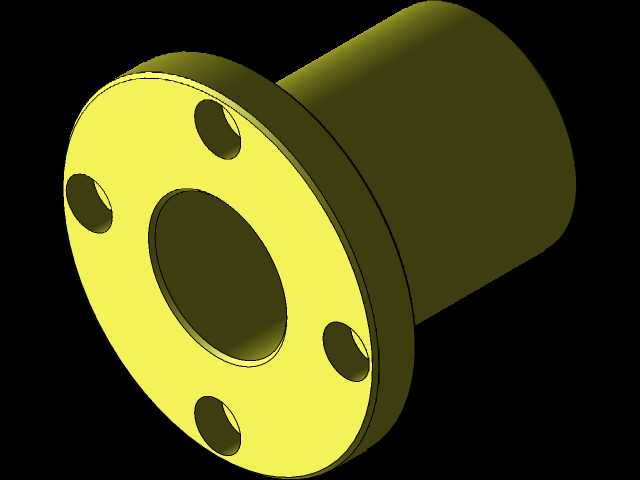

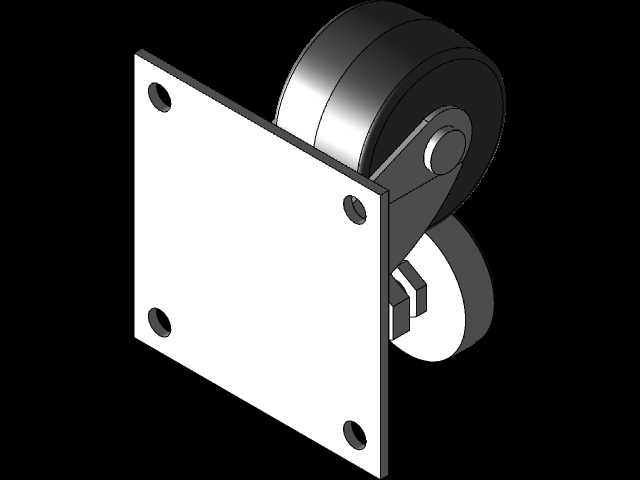

　　可快速切换不同尺寸规格的口罩生产。在设计过程中，所有传动辊的轴承座都采用了外置式安装结构，日常维护加注润滑脂时无需拆解设备外罩，可直接在设备外侧完成保养操作，电气走线全部沿机架内部的走线槽布置，线槽预留了30%的冗余空间，方便后期增加检测传感器时的线路布设。设备的操作侧预留了宽度不小于800mm的操作通道，所有需要人工调整、更换耗材的工位都设置在操作侧伸手可及的范围内，操作人员无需走到设备背面即可完成换料、参数微调、故障排查等常规操作。安全防护方面，所有外露的传动部件都设置了透明亚克力防护挡板，挡板配备安全联锁开关，一旦防护挡板被打开，设备会立即停止运行，避免操作人员误触运动部件发生安全事故，在设备的进料端和出料端都设置了急停按钮，

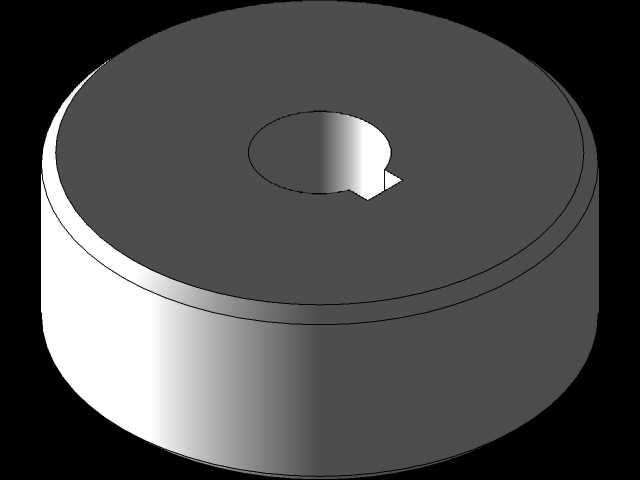

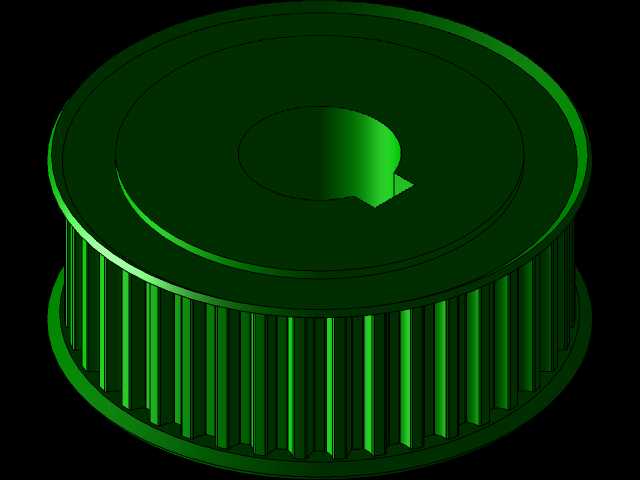

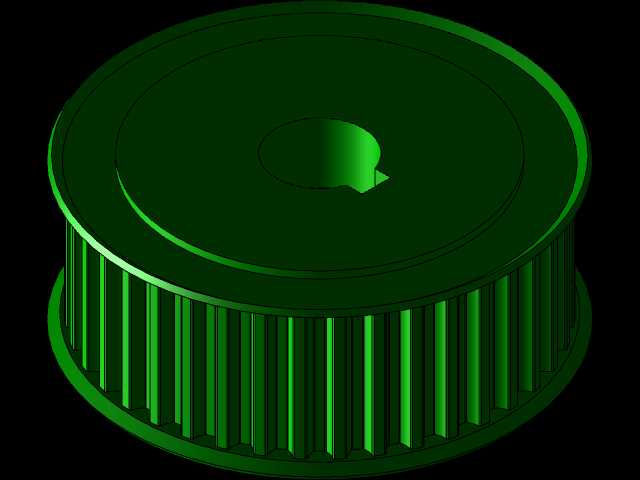

　　紧急情况下可在产线两端快速触发停机。这套结构方案在建模阶段就对所有运动部件做了干涉检查，模拟了设备最高运行速度下各部件的运动轨迹，确保各工位之间的动作衔接不会出现时序冲突，同时对易损件的安装尺寸做了标准化处理，比如输送辊、同步轮、皮带等常用配件都采用行业通用规格，用户后期更换配件无需单独定制，可直接从市场采购标准件替换，降低设备的后期维护成本。针对生产过程中可能出现的面料跑偏问题，在每段输送工位的进料端都设置了可调节的挡料定位结构，操作人员可根据面料的实际宽度调整挡料块的位置，保证面料始终沿输送中心线运行，减少因面料偏移导致的次品产生。设备的出料端预留了对接后续包装设备的接口位置，可直接连接自动包装线实现从口罩生产到包装的全自动化运行，无需额外增加转接输送机构。
