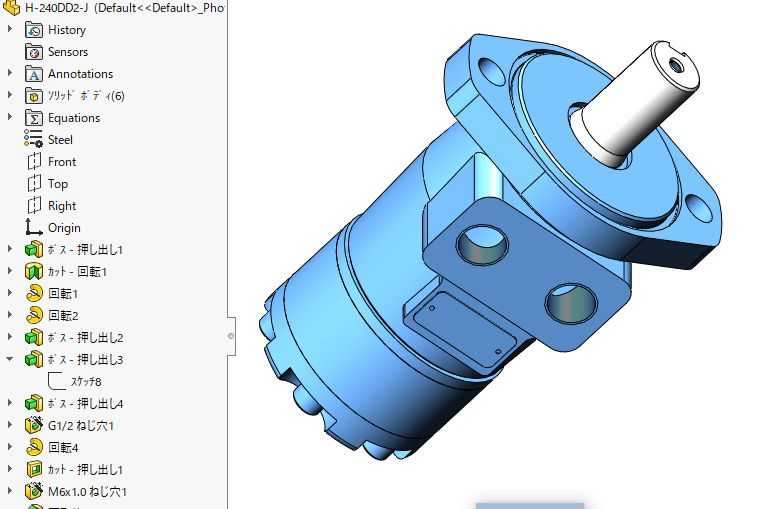

H-240DD2-J型轨道液压马达结构设计

　　在工程机械、农业机械、特种作业装备的行走与回转驱动场景中，低速大扭矩液压马达始终是核心执行元件，这类元件不需要额外配置减速机构，就能直接输出大扭矩驱动负载，相比电机驱动方案，在重载、潮湿、粉尘浓度高的工况下耐受能力更强，适配的工况覆盖范围更广。本次涉及的H-240DD2-J轨道液压马达，属于摆线式液压马达的细分品类，这类马达的核心工作原理是通过高压液压油推动内部摆线转子副做行星回转运动，将液压能转换为旋转机械能，输出轴直接对接负载端，省去了中间减速环节的传动损耗，整体传动效率可以稳定维持在较高水平。

　　从实际应用场景来看，这类轨道马达常被用在小型挖掘机的行走驱动、叉车的转向驱动、高空作业平台的回转驱动、输送带的张紧驱动，以及林业机械、环卫清扫设备的轮边驱动场景，这类场景的共同特点是负载波动大，启动时需要克服较大静摩擦力，同时安装空间相对局促，不允许布置体积过大的驱动单元。该款马达采用端面配流结构，相比传统的轴配流结构，配流精度更高，磨损后具备一定的自动补偿能力，长期使用后的容积效率衰减速度更慢，在频繁正反转切换的工况下，压力冲击更小，内部密封件的使用寿命更长。

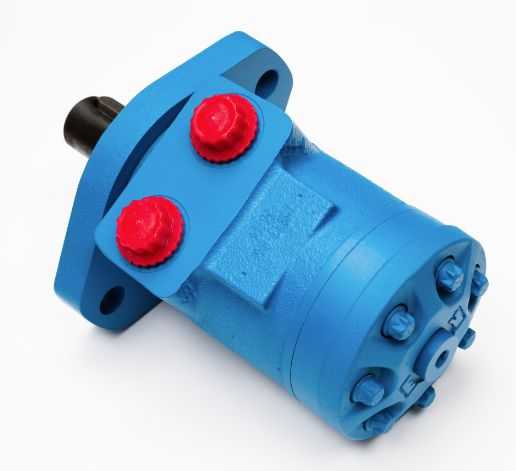

　　从设计思路层面拆解，这款马达的整体结构采用集成化设计思路，将配流盘、转子副、输出轴、安装法兰整合在同一个壳体内，没有多余的外接管路，减少了潜在的泄漏点。输出端采用双轴承支撑结构，能够同时承受径向载荷与一定的轴向载荷，在驱动轮边负载时，不需要额外加装支撑轴承座，可以直接将行走轮安装在输出轴端，简化了主机的结构设计。壳体采用高强度球墨铸铁铸造而成，表面做了磷化防锈处理，在户外露天工况下，能够抵御雨水、盐碱的腐蚀，壳体外部设计了多道环形散热筋，在连续高负载运转时，能够通过壳体表面将内部液压油的热量散发出去，避免油温过高导致密封件老化、油液粘度下降的问题。

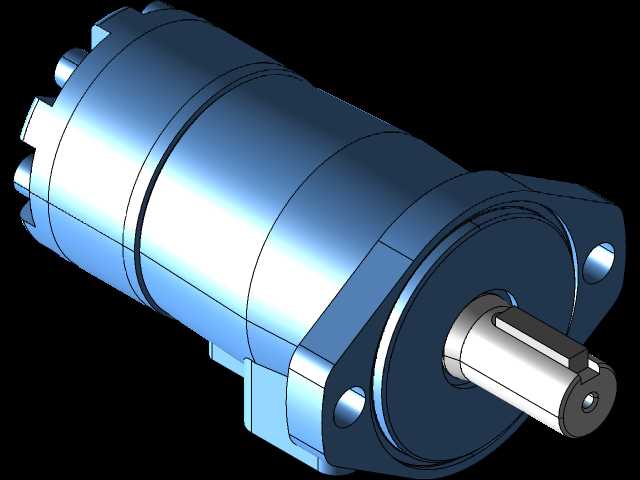

　　安装边界与尺寸方面，该款马达采用菱形法兰安装形式，法兰上设置两个定位安装孔，安装孔的位置度公差控制在0.02mm以内，能够保证马达安装后输出轴与负载的同轴度，避免出现偏载导致的轴承过早磨损、输出轴断裂的问题。油口采用标准英制管螺纹设计，侧置式油口布局，在主机上布置液压管路时，不会和周边结构件产生干涉，进出油口可以根据主机的转向需求互换，不需要对马达内部结构做任何调整，适配不同旋向的安装需求。输出轴采用标准平键连接结构，键槽的对称度公差符合通用液压元件的安装标准，能够和市面上常规的联轴器、轮辋连接座直接适配，不需要额外定制连接配件。

　　在功能特性上，这款马达内置了双向过载缓冲阀，在负载突然出现冲击时，能够自动卸荷，避免高压油冲击损坏内部转子副和密封件，同时还具备自由轮功能，在主机需要拖行时，可以将马达内部高低压腔连通，输出轴能够自由转动，不会因为泵油效应产生拖滞阻力。内部的摆线转子采用粉末冶金成型后做精磨处理，转子和定子的配合间隙控制在微米级，既保证了密封性能，又减少了运动副之间的摩擦阻力，低速运转时不会出现爬行现象，在每分钟几转的极低转速下，依然能够稳定输出扭矩，不会出现卡顿的问题。

　　在实际选型匹配时，需要根据主机的最大负载扭矩、最高运转转速、系统工作压力来确认马达的排量参数，这款马达的排量参数适配中低压液压系统，系统额定工作压力在16MPa级别，峰值压力可以达到22MPa，能够满足多数中小型移动设备的驱动需求。安装时需要注意输出轴和负载的同轴度误差不能超过0.1mm，连接螺栓需要采用规定强度等级的螺栓，按照对角顺序拧紧，避免法兰面受力不均导致壳体变形。液压管路连接前需要清理管路内部的铁屑、杂质，避免杂质进入马达内部划伤配流面和转子副，首次启动时需要在马达壳体内注满液压油，空载运转几分钟排净内部空气后，再逐步加载到额定负载，避免干磨损坏内部运动部件。日常维护时只需要定期检查液压油的清洁度，按照主机的保养周期更换液压油和回油滤芯，不需要对马达做额外的拆解保养，维护成本相对较低。
