易福门01D103激光测距传感器结构建模

　　在离散制造的产线工位布局、物流仓储的堆垛定位、智能装备的位移反馈场景里，激光测距传感器是实现非接触式位置检测的核心元件，本次建模的易福门01D103系列测距传感器，是面向中短距高精度检测需求开发的工业级传感产品，建模过程完全还原实物的装配逻辑与结构细节，可直接用于设备布局仿真、工位干涉校验、安装支架配套设计等工程环节。从实际应用场景来看，这类测距传感器常被部署在自动化产线的工件到位检测工位，替代传统接触式行程开关，避免机械碰撞带来的工件表面损伤与开关本体磨损；在立体仓库的堆垛机走行定位环节，它可以实时反馈堆垛机与货架的相对距离，为走行伺服系统提供闭环位置数据，相比编码器累计定位的方案，能消除走行轮打滑带来的累计误差；

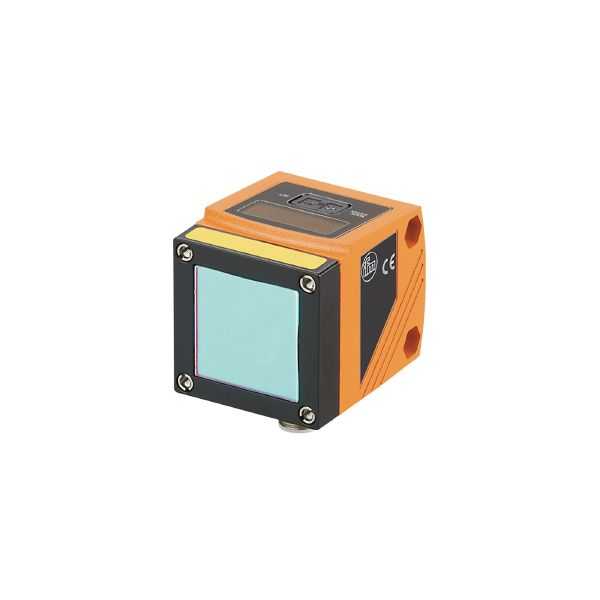

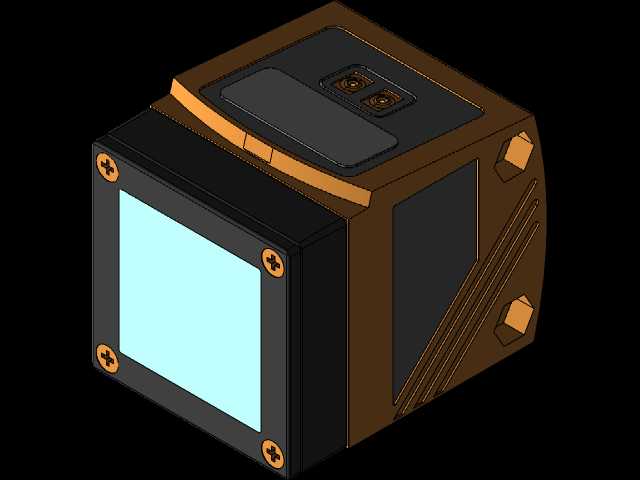

　　在AGV小车的避障与导航环节，这类传感器也可作为辅助检测元件，补充视觉导航在弱光、高反光环境下的检测盲区。从产品功能特性来看，该款传感器采用飞行时间测距原理，检测光束从前端光学窗口发出，经被测物体反射后被接收元件捕获，通过计算光程差换算实际距离，相比三角法测距的产品，它在检测深色、高吸光率物体时的信号稳定性更优，不会因为被测物表面颜色差异出现大幅检测值跳变。建模过程中重点还原了产品的结构设计细节：外壳采用橙黑双色的工业级工程塑料材质，橙色部分为PBT玻纤增强壳体，具备耐油污、抗冲击的特性，黑色部分为前端光学窗口的防护边框，四角预留了M3规格的沉头安装孔位，可直接通过螺栓固定在安装支架上，安装孔的中心距严格按照实物尺寸还原，

　　确保配套设计的支架孔位可以直接适配，不需要二次调整。传感器侧面预留了M12规格的航空插头安装位，建模时还原了插头的外螺纹结构与插接空间，在做设备布线仿真时，可以直接配套标准M12连接器模型完成整线布线布局，避免出现连接器与周边结构干涉的问题。传感器顶部设置了参数设置按键与状态指示灯区域，建模时还原了按键的凸起高度与指示灯的透光窗口结构，在做操作工位人机工程仿真时，可以校验操作人员在设备运行状态下观察指示灯、操作设置按键的可达性，不需要额外调整传感器的安装角度与高度。从安装边界来看，这款传感器的整体外形为方正的块式结构，前端光学窗口为内凹式设计，窗口表面覆盖有防刮擦的光学玻璃，建模时还原了窗口的内凹深度，在设计前端防护挡板时，

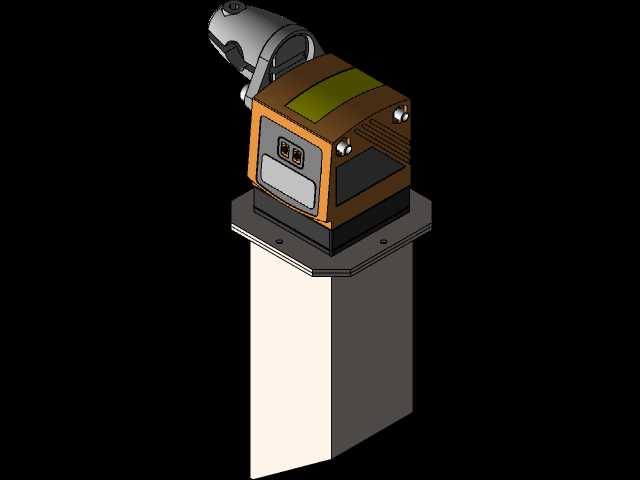

　　需要预留足够的光束出射空间，不能让挡板遮挡检测光束的出射角度，该款传感器的光束发散角较小，在0.2-10米的检测范围内，光斑直径始终控制在较小范围内，建模时也参考产品手册的光斑参数，还原了光学窗口的倾斜角度，确保光束出射方向与传感器安装基准面的垂直度符合实物参数。在结构设计思路上，这款传感器采用模块化的装配结构，前端光学组件、中部信号处理电路板、后端接线端子三个模块独立装配，通过壳体内部的定位筋完成定位，最后通过四角的螺栓完成壳体锁紧，建模时还原了壳体内部的定位筋结构与装配止口，在做传感器拆解仿真、内部结构教学演示时，可以直接拆分各个装配组件，清晰展示内部的装配逻辑。不同于消费级的测距模块，工业级传感器的外壳边角都做了圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员，同时壳体的所有拼接面都做了密封槽设计，建模时还原了密封槽的宽度与深度，可配套O型圈模型完成IP67防护等级的结构演示，还原工业产品在潮湿、多粉尘车间环境下的密封设计逻辑。在做产线三维布局时，这款传感器的模型可以直接导入到整线装配体中，通过配合关系固定到安装支架上，提前校验传感器的检测光束是否会被周边的工装、工件遮挡，是否存在安装空间不足导致后期维护无法拆装接线的问题，相比二维图纸选型的方式，三维模型可以更直观地暴露布局阶段的干涉问题，减少现场安装调试时的整改工作量。
