海德汉ROD630旋转编码器结构设计

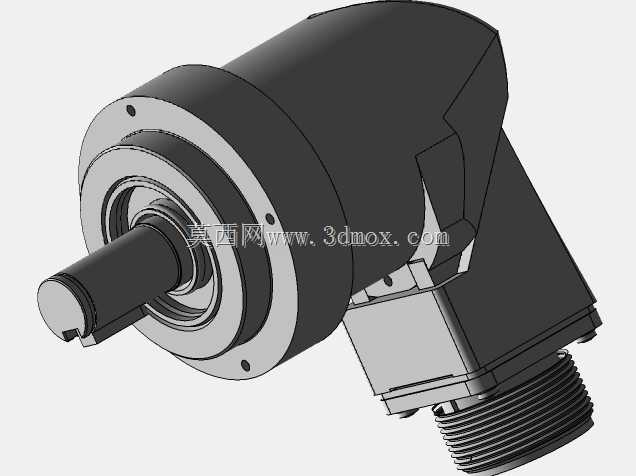

　　在数控加工中心的进给轴位置反馈、伺服电机转速闭环控制、高精度回转工作台的角度定位、电梯曳引机的转速监测这类对转角检测精度有严苛要求的场景里，这类转角检测传感部件是整套控制系统获取位置、转速反馈的核心前端元件，没有可靠的检测反馈，整套运动控制的闭环就无法建立，设备的定位精度、转速稳定性都无从谈起。这款转角检测部件采用轴式安装结构，伸出的实心检测轴是核心的动力输入接口，使用时需要将被测转动部件的输出轴与该检测轴通过联轴器做刚性同轴连接，要注意安装时的同轴度偏差不能超过联轴器允许的补偿范围，不然长期运行会造成检测轴轴承的偏磨，直接缩短部件使用寿命，甚至导致检测信号丢失。主体外壳采用直角弯角式的铸铝壳体结构，

　　这种结构一方面是为了适配设备侧装的安装空间，很多机床、自动化设备的安装面留给编码器的轴向空间非常有限，直角出线的结构可以大幅缩减轴向占用的安装尺寸，避免和周边的走线槽、其他安装部件产生干涉；另一方面铸铝的壳体可以提供足够的结构强度，同时具备不错的电磁屏蔽性能，能隔绝车间里伺服驱动器、变频器工作时产生的电磁干扰，保证内部光电检测元件输出的信号稳定，不会因为电磁干扰出现脉冲丢失的问题。壳体下方的圆柱形定位凸台是安装时的定位基准，安装时需要将这个凸台嵌入设备安装支架的对应定位孔内，保证检测轴与被测轴的同轴度，凸台周边的安装孔位用于穿设固定螺栓，锁紧时要按照对角顺序逐步拧紧，避免壳体受力不均导致内部的码盘安装座出现偏移，影响检测精度。

　　从结构设计的角度来看，这款部件的内部核心是高精度玻璃码盘与光电发射接收组件，码盘与伸出的检测轴做同轴固定连接，被测轴转动时带动码盘同步旋转，光电组件通过读取码盘上的刻线输出对应的脉冲信号，控制系统通过对脉冲计数就能换算出当前的转角位置与实时转速。设计时特意将轴承支撑位设置在靠近轴伸端的位置，尽可能缩短轴伸的悬臂长度，减少轴端承受径向负载时产生的挠度，避免因为轴的形变导致码盘出现偏摆，影响光电信号的读取稳定性。出线端设置在壳体的直角侧方，采用密封式的接头结构，既可以防止车间里的切削液、润滑油、粉尘进入壳体内部，污染码盘和光电元件，也能对引出的信号线缆做固定，避免设备运行时的线缆拉扯导致内部接线松脱。在实际设备选型匹配时，

　　除了要确认检测的分辨率、输出信号类型匹配控制系统的接口要求之外，必须要核对安装边界尺寸：轴伸的直径、伸出长度要和配套的联轴器内孔尺寸匹配，壳体的最大回转半径不能超出安装位置的预留空间，下方定位凸台的直径、安装孔的中心距要和设备上的安装支架尺寸完全对应，不然会出现装不上的问题。另外要注意这类高精度检测部件不能承受过大的轴向和径向负载，安装时严禁用锤子直接敲击轴伸端，不然会造成内部轴承的损伤、码盘的碎裂，直接导致部件报废。在做三维结构建模的时候，要重点还原轴伸与壳体的同轴度公差、定位凸台与安装面的垂直度公差，这些形位公差直接决定了实际安装后的检测精度，建模时不能只做外形的大致还原，要把安装配合面的尺寸精度、形位公差要求在模型里标注清楚，方便后续做安装干涉检查、支架配套设计的时候能准确匹配，避免实际装配时出现干涉、同轴度超差的问题。这类转角检测部件的应用覆盖了几乎所有需要做旋转运动位置、转速反馈的工业场景，小到自动化生产线的小型传送带辊筒转速检测，大到大型风电设备的偏航角度检测、重型机床的主轴位置反馈，都能看到同结构类型的部件，只是根据检测精度要求、防护等级要求的不同，在壳体密封结构、码盘精度、轴承选型上做对应的调整。
