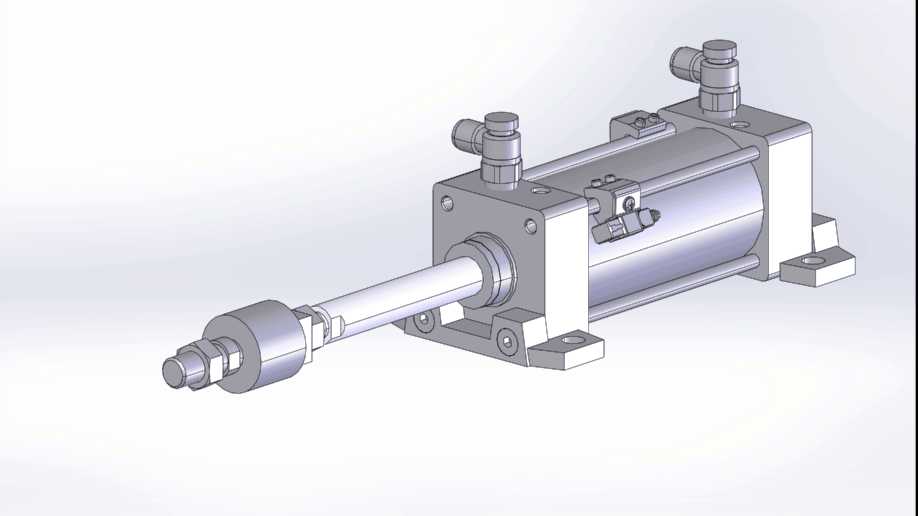

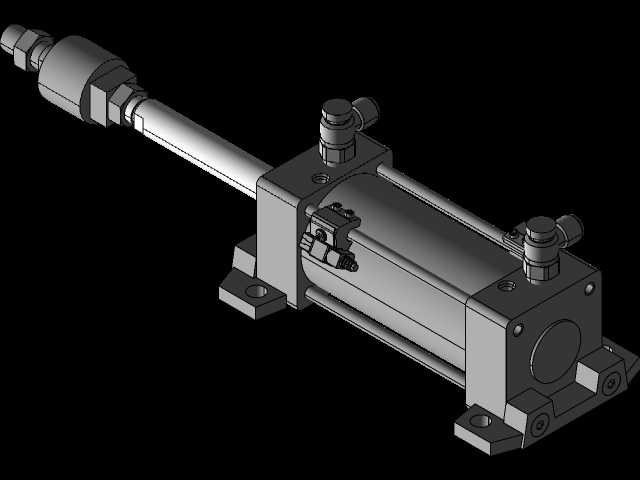

TAIYO标准型脚架安装双作用空气缸结构

　　这款φ63缸径、100mm行程的标准型空气缸，是气动系统里最常见的直线执行元件，在轻工包装、电子组装、普通机床辅机、物流输送线这类常规气动驱动场景里适配性极强，只要是需要稳定直线往复推拉力、气源压力稳定在0.1-1.0MPa区间的工位，都能匹配这类气缸完成工件推送、夹具夹紧、挡料限位、工位顶升这类常规动作。从结构设计来看，这款气缸采用脚架式安装方式，缸体两端的铸造型安装脚直接通过螺栓固定在设备安装基板上，相比拉杆式安装、法兰安装的气缸，脚架安装的抗侧向载荷能力更强，尤其是活塞杆伸出带轻微偏载的工位，脚架结构能把缸体受力直接传导到设备机架上，减少缸筒端盖的连接应力，避免长期使用后端盖密封件因为偏载出现过早渗漏。

　　缸筒采用硬质氧化铝合金材质，内壁做了珩磨处理，表面粗糙度控制在Ra0.2以内，能降低活塞密封圈的滑动摩擦阻力，减少运行过程中的爬行问题，同时铝合金缸筒的重量只有同规格钢制缸筒的三分之一，在移动工位比如机械手末端、滑台搭载的场景里，能降低运动部件的整体惯量，提升工位响应速度。活塞杆表面做了镀硬铬处理，镀层厚度在20μm以上，硬度达到HV800以上，能抵御常规车间环境里的粉尘、切削液飞溅带来的腐蚀和磨损，活塞杆前端采用标准外螺纹加锁紧螺母的连接结构，用户可以根据实际工位需求搭配浮动接头、Y型接头、I型接头，补偿安装过程中出现的微小同轴度误差，避免活塞杆因为连接不同心出现弯曲变形。气口设置在缸筒两侧的端盖上方，采用标准G1/4管螺纹接口，

　　搭配快插接头就能快速连接气源管路，端盖内部集成了缓冲密封圈，在活塞运行到行程末端的时候，能通过截留排气腔的剩余气体形成气垫缓冲，降低活塞撞击端盖的冲击力，减少设备运行的噪音，同时避免长期撞击导致的端盖连接松动、活塞密封件损坏问题。从安装边界尺寸来看，这款气缸的安装脚孔距、缸体外径、活塞杆伸出端的螺纹尺寸都完全遵循对应系列的标准尺寸规范，用户在做设备结构设计的时候，可以直接调取三维模型完成安装位的干涉检查，不需要反复测绘实物尺寸，能大幅缩短设计阶段的选型校核时间。在实际选型应用的时候，要注意这类气缸的使用环境温度要控制在-10℃到60℃之间，如果是在有强腐蚀粉尘、高湿度的特殊工况里，需要额外搭配防尘罩、耐腐蚀密封件的定制版本，

　　常规版本只适合普通工业车间的干燥气源环境。另外这款气缸的活塞上搭配了双向耐磨环，能在活塞往复运动的时候起到导向支撑作用，避免活塞直接和缸筒内壁接触产生金属摩擦，耐磨环采用填充聚四氟乙烯材质，自润滑性能好，不需要额外添加润滑脂就能长期稳定运行，适配现在多数无油润滑的气动系统需求。做三维建模的时候，这类气缸的结构细节要重点还原安装脚的螺栓过孔尺寸、气口的螺纹深度、活塞杆伸出的极限位置、缓冲调节螺钉的位置，这些细节都是结构设计阶段做干涉检查的关键，如果模型省略了这些安装相关的细节，设计出来的安装位很容易出现管路干涉、螺栓无法紧固、活塞杆行程不足的问题，直接影响后续的实物装配效率。
