4极11KW机座号160M三相异步电动机结构

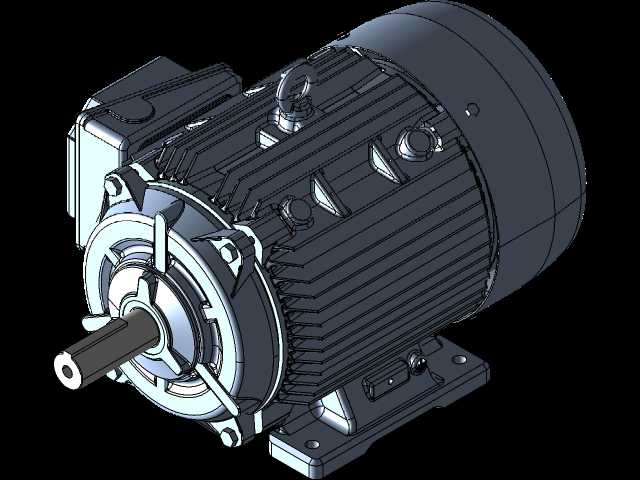

　　在工业传动场景里，这类11kW功率等级的4极电机是产线配套里的常用动力单元，160M机座的尺寸规格刚好覆盖多数中小型输送设备、泵组、机床辅机的动力需求，日常选型时不用额外做复杂的安装位适配，多数通用设备的预留安装位都能直接匹配。从结构设计来看，整机采用铸铁机座带散热筋的布局，散热筋沿轴向均匀排布，运行时自带的风叶带动气流顺着筋条间隙流动，能把定子绕组产生的热量快速带走，连续额定工况下绕组温升能控制在绝缘等级允许的范围内，不用额外加装外置冷却装置就能满足常规环境的使用要求。输出轴采用标准圆柱形轴伸，带键槽设计，和联轴器、皮带轮的配合公差选用过渡配合，装配时不需要过度敲击就能完成装拆，后期维护更换传动件时能减少轴头损伤的概率。

　　顶部的吊环是整机吊装的受力点，设计时已经考虑了整机总重的吊装安全系数，车间内移位安装时直接用吊具勾住吊环即可，不用额外捆绑机座，避免吊装过程中磕碰散热筋或者接线盒部位。接线盒设置在机座侧方，预留了足够的接线操作空间，三相电源线接入时不用过度弯折线缆，盒内的接地端子和机座直接导通，能满足电气安全的接地要求，户外使用时搭配防水接线头就能达到常规防护等级要求。安装脚采用一体式铸铁底脚，四个安装孔的位置尺寸严格遵循对应机座号的通用安装标准，底脚和机座一体铸造成型后再做安装面的铣削加工，安装时底脚和设备安装面的贴合度能得到保证，运行时不会因为贴合面间隙产生额外振动。端盖部分采用和机座同材质的铸铁端盖，轴承室的加工精度控制在合理公差范围内，

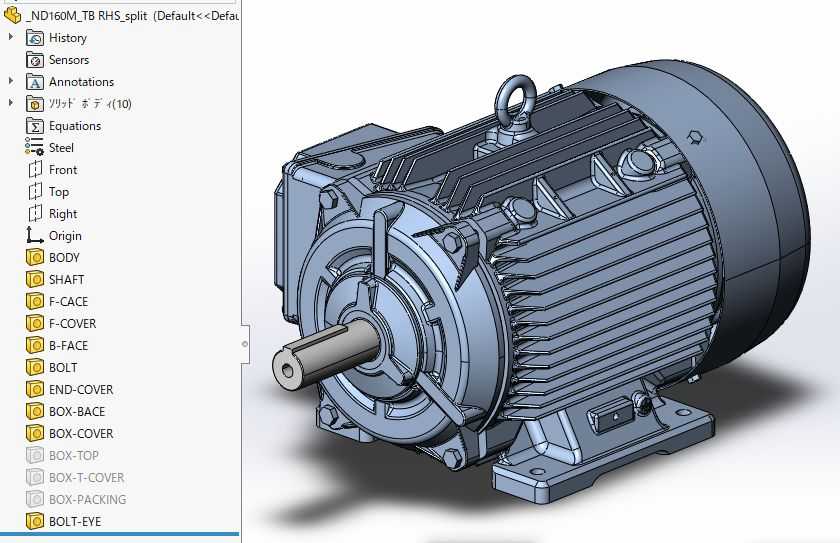

　　搭配标准深沟球轴承，能承受径向和少量轴向的负载，常规工况下轴承的润滑脂更换周期能达到数千运行小时，日常维护只需要定期补充润滑脂即可。从建模的结构还原度来看，整机的各个部件都做了独立的结构拆分，包括端盖紧固螺栓、接线盒盖板、吊环、风罩、输出轴键槽这些细节都有完整呈现，做设备整体装配时，可以直接把这个电机模型调入装配体，不用再额外绘制安装干涉检查的参考模型，能直接核对电机和周边防护罩、传动部件的安全间隙，避免实际装配时出现空间干涉的问题。实际选型应用时，这个功率等级的4极电机额定转速在1450转左右，输出扭矩能满足多数恒转速负载的驱动需求，比如配套离心泵时，能匹配流量在几十立方每小时的清水泵，

　　用在皮带输送机上时能驱动数十米长度的水平输送段，不需要额外加装减速机构就能直接通过联轴器驱动负载，减少了中间传动环节的功率损耗。安装边界方面，整机的轴向长度、径向最大尺寸、底脚安装孔的孔距都和通用160M机座的标准尺寸一致，不管是卧式安装还是通过法兰做立式安装，都能和同机座号的其他品牌电机互换，设备改造更换电机时不用修改原有安装底座，能大幅缩短现场改造的停机时间。建模时对各个配合面的公差做了对应参考，比如机座和端盖的止口配合、轴承和轴的配合、轴承和端盖轴承室的配合，都按照实际机械加工的公差带做了预留，做有限元分析或者运动仿真时，可以直接赋予对应的材料属性，模拟实际运行时的应力分布和振动特性，给后续的结构优化提供基础参考。
