带可切换离合器的钢丝绳电动绞车结构

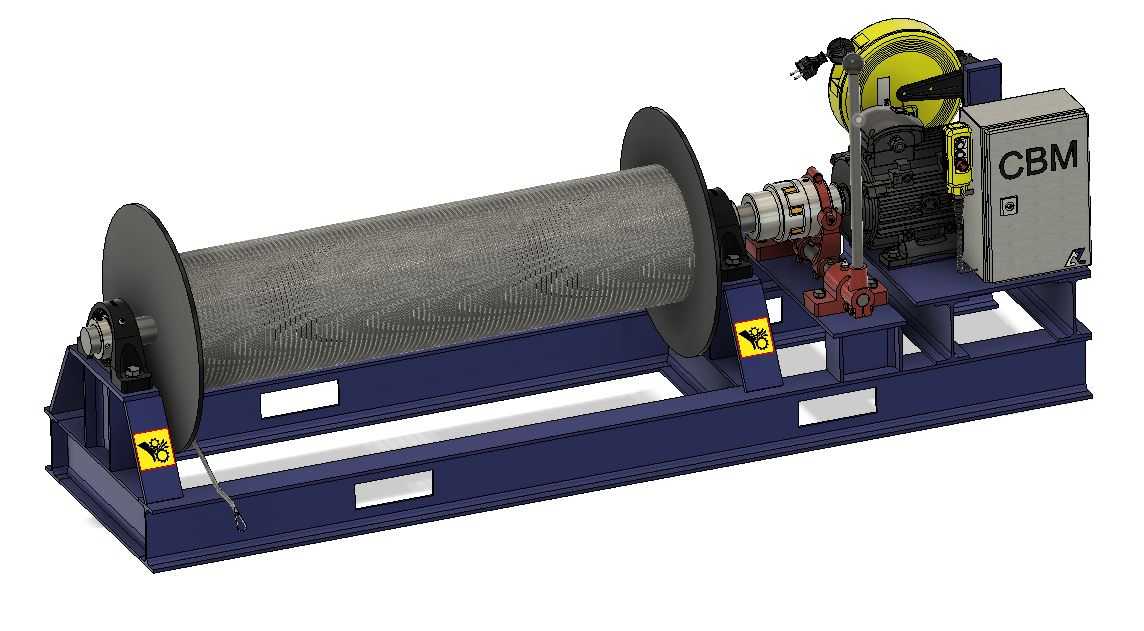

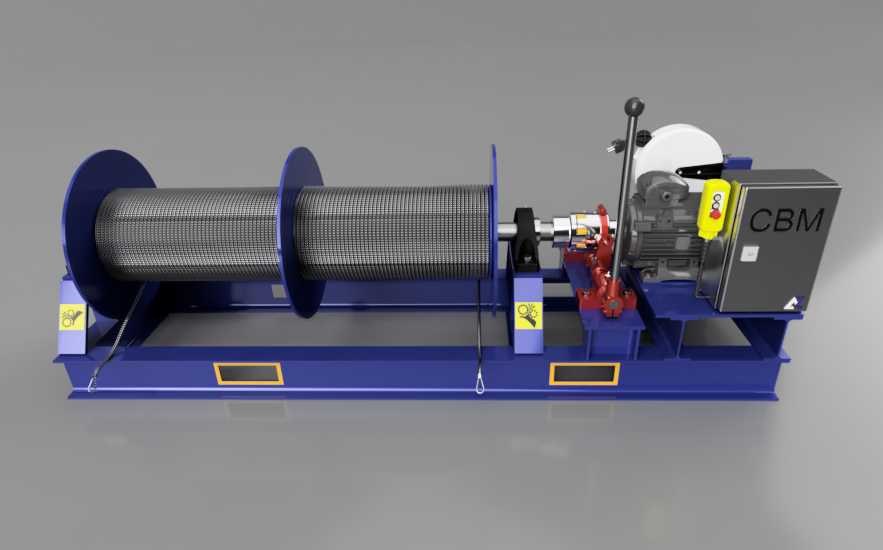

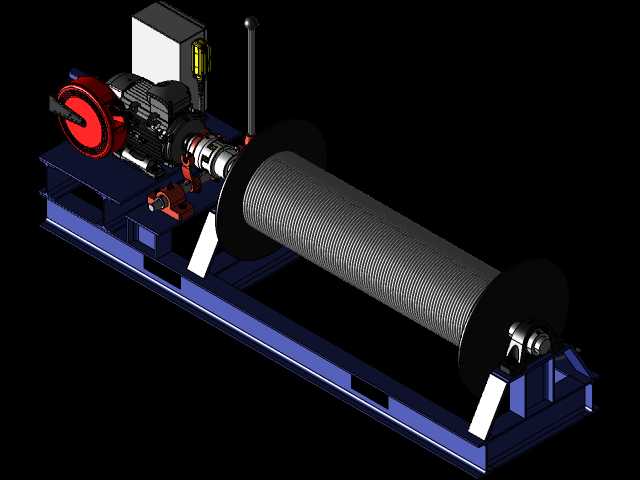

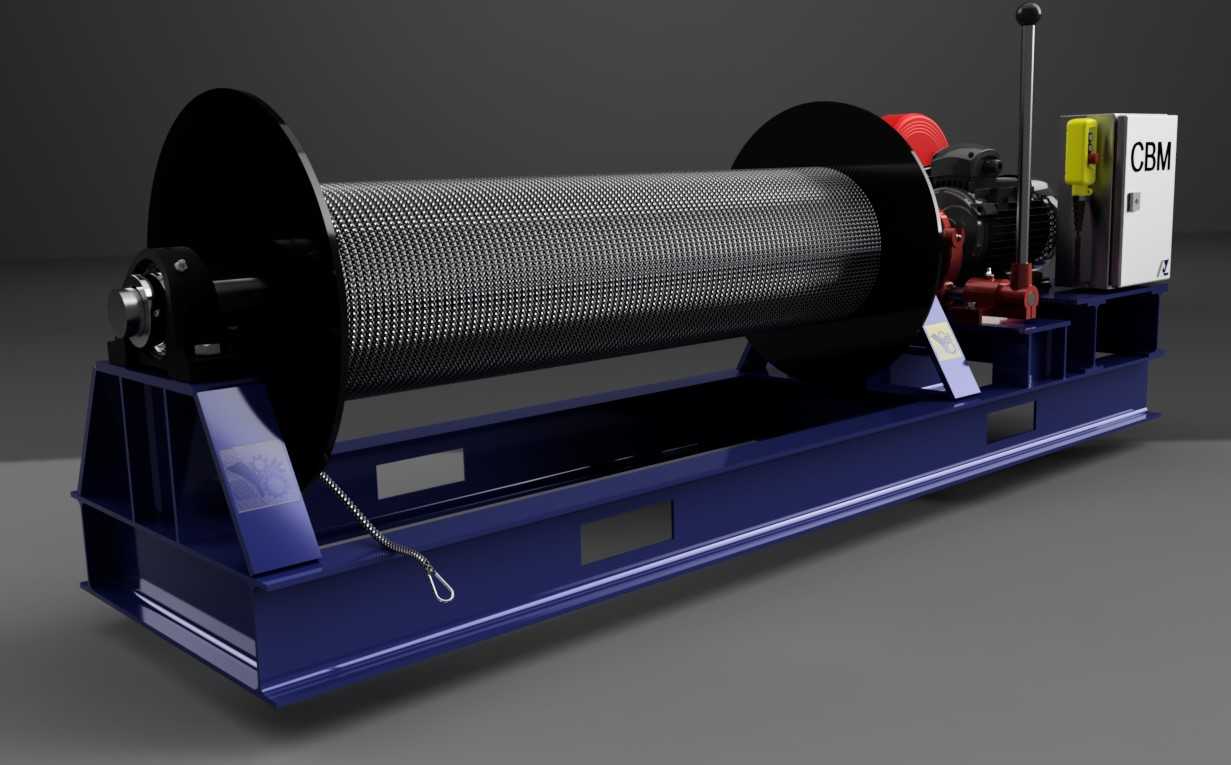

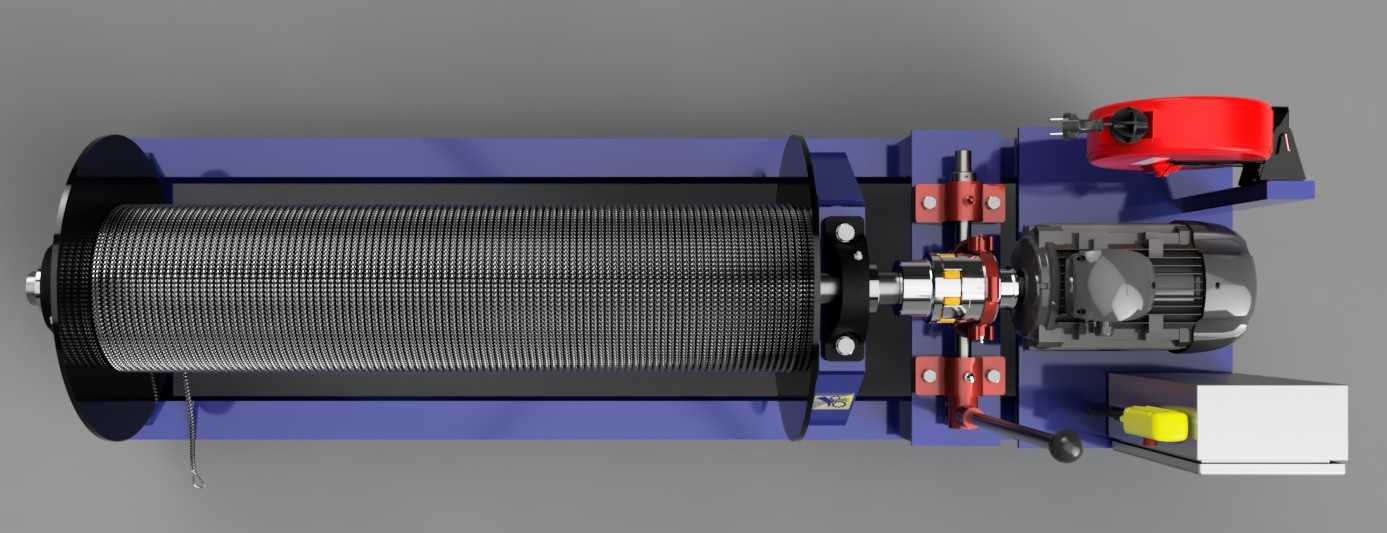

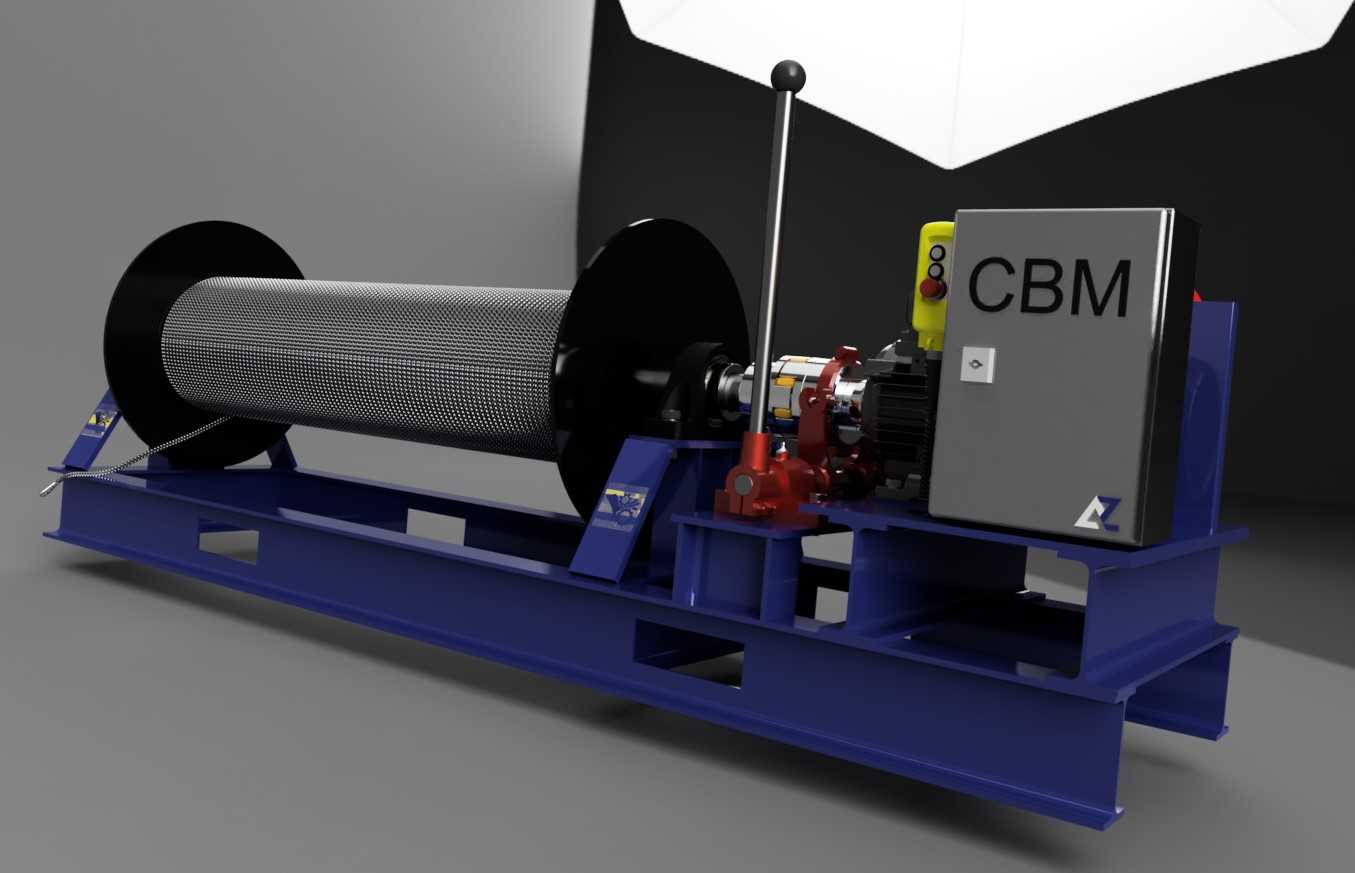

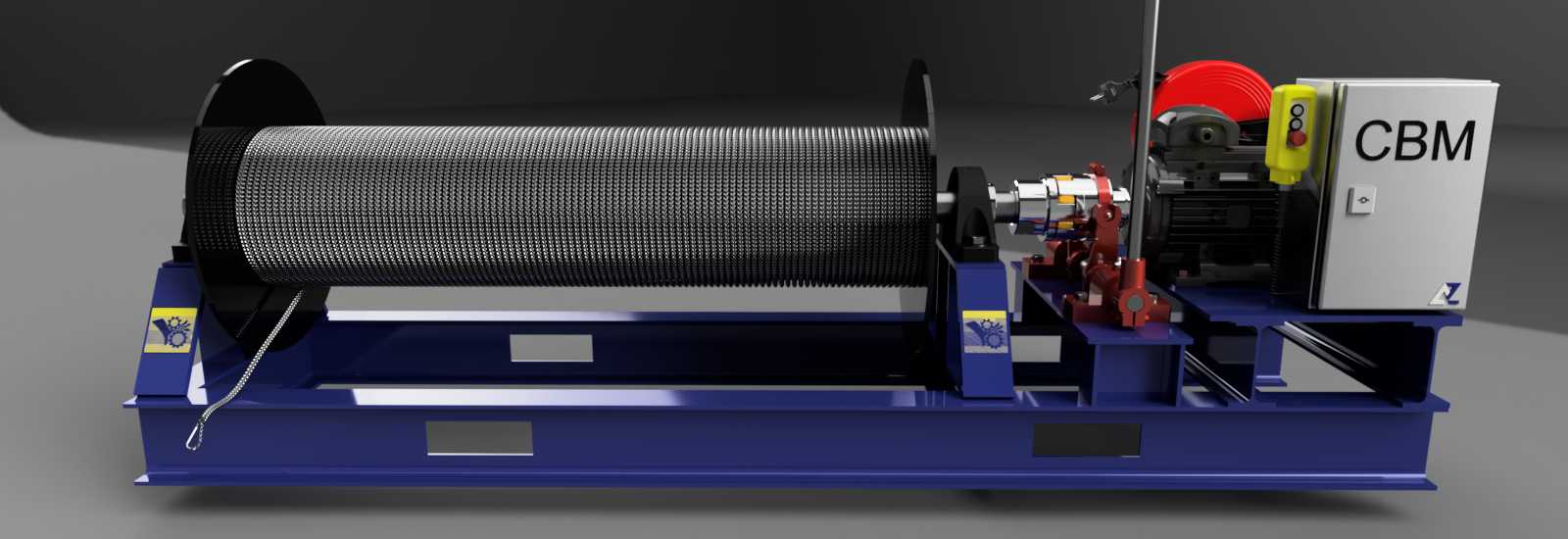

　　这款带Rotex SD可切换离合器的钢丝绳电动绞车，核心适配厂区重型物料移位、基建施工坡面拖拽、仓储区域重型设备就位这类需要灵活切换牵引与自由放绳工况的场景，区别于普通固定传动比的电动绞车，离合器模块的加入让现场操作人员可以在断电状态下手动脱开传动链，快速拉出钢丝绳完成挂接作业，不需要持续点动电机来调整绳长，在狭窄作业空间或者临时应急挂接场景下能大幅缩减准备工时。从结构设计逻辑来看，整机采用一体式焊接底架作为承载基础，底架上预留的多组长圆孔安装位，适配不同厚度的预埋钢板或者钢结构平台的螺栓固定需求，安装时不需要额外配焊转接板，底架的型钢截面选型经过载荷校核，在额定牵引力下底架的最大挠度控制在允许范围内，

　　避免长期重载作业出现底架变形导致的卷筒同轴度偏差。卷筒部分采用表面压花的钢制筒体，两端的挡缘高度按照钢丝绳缠绕层数设计，避免多层缠绕时出现跳绳、乱绳的问题，卷筒的轴端通过联轴器与减速机构连接，离合器操纵杆布置在电机侧的操作位，操纵行程经过优化，拨叉的换挡位置有明确的到位手感，不会出现半啮合状态打齿的问题。驱动端采用Monofase电机配套减速机构，电控箱集成在机架侧方，箱体的安装位置避开了钢丝绳的摆动区间，同时接线口的朝向方便现场布线，不需要额外弯折电缆就能完成电源接入。整机的外形尺寸在设计时充分考虑了常规货运通道的通行宽度，整体宽度控制在标准托盘的承载范围内，转运时可以直接用叉车从底架的叉车位插入，不需要额外吊装辅助。

　　离合器的切换机构带有自锁结构，当切换到啮合传动状态时，锁止结构会自动卡紧拨叉位置，避免作业过程中因为振动出现离合器脱开的风险，自由放绳状态下卷筒的转动阻尼经过调校，不会出现钢丝绳因为自重过快放绳导致的扭结、乱卷问题。在实际选型适配时，需要根据作业场景的最大牵引载荷、单次牵引的钢丝绳长度匹配对应的容绳量，安装时要保证卷筒轴线与牵引方向的垂直偏差在允许范围内，避免钢丝绳长期偏磨挡缘导致的绳体损伤。机架上的电机安装位采用可调式结构，方便后期维护时调整皮带或者联轴器的同轴度，不需要整体拆卸电机就能完成间隙调整。电控箱内部的元器件布局预留了足够的散热空间，持续作业时箱内温度不会超过元器件的允许工作温度，

　　外部的操作按钮布置高度符合站立操作的人机工程要求，紧急停止按钮布置在最容易触碰的位置，突发状况下可以快速切断动力。这款绞车的结构设计没有冗余的装饰性部件，所有外露部件都考虑了现场作业的防磕碰需求，操纵杆的端部采用球形防滑头，即使操作人员戴劳保手套也能稳定操作，不会出现滑脱问题。卷筒的表面压花设计一方面增加了钢丝绳与筒体的摩擦力，另一方面也能减少钢丝绳与筒体表面的接触应力，延长钢丝绳的使用寿命。整机的重心经过优化，在底架固定后，即使满载荷牵引，整机的抗倾覆系数也满足安全规范要求，不需要额外加装压重块就能稳定作业。
