起重机吊钩结构设计与工程图纸展示

　　在起重作业场景中，吊钩是直接承载被吊重物的核心受力部件，广泛应用于车间桥式起重机、门式起重机、工程履带吊、港口门座吊等各类起重设备的起升机构末端，承担着载荷传递、重物吊挂的核心功能，其结构可靠性直接决定起重作业的安全等级，是起重设备上不可替代的关键执行部件。

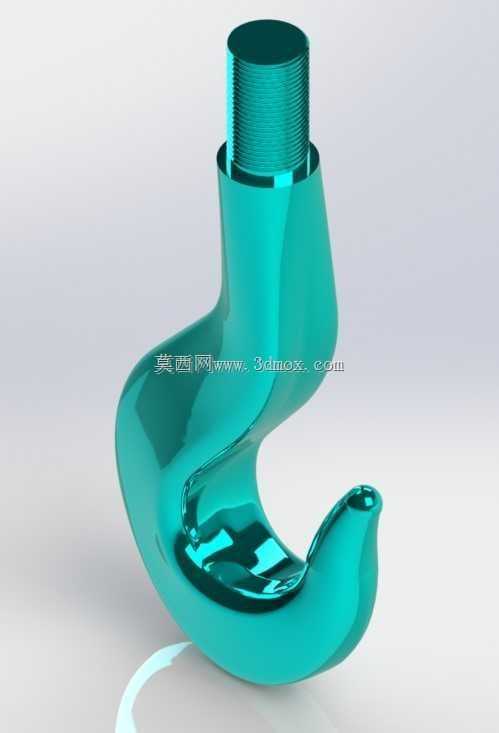

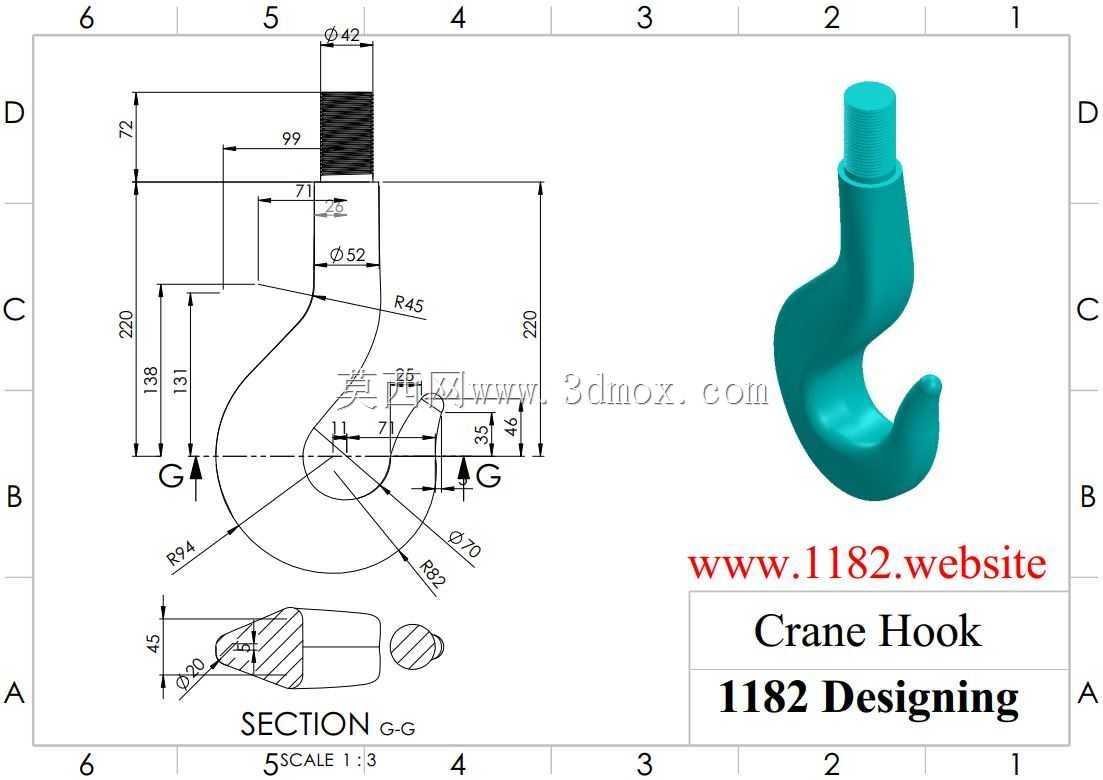

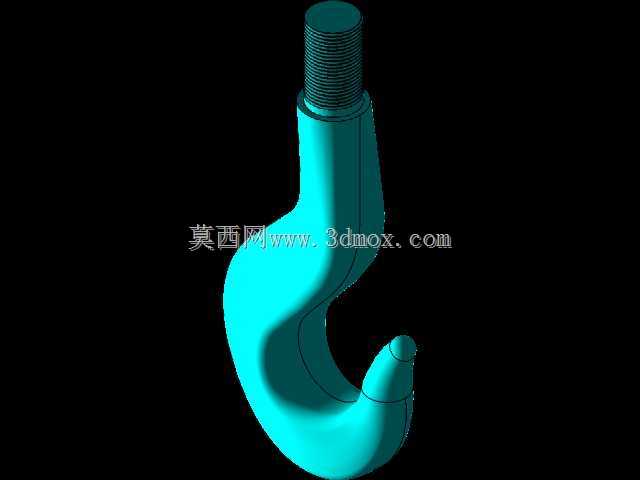

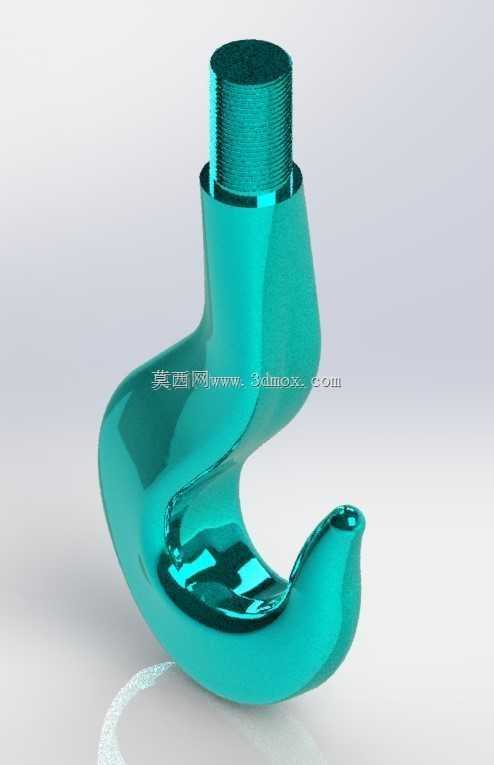

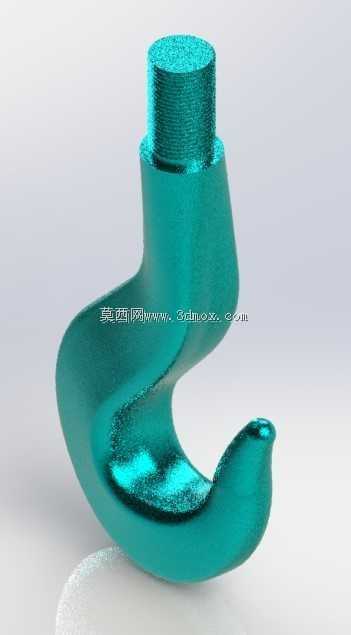

　　从结构设计逻辑来看，该吊钩采用典型的直柄单钩结构，上端为圆柱直柄段，用于和吊钩横梁、推力轴承、螺母组件配合安装，实现吊钩的自由回转，避免起吊过程中钢丝绳扭绞；下端为带安全曲率的钩体，钩身的圆弧曲线经过受力优化，钩尖位置设置防脱挡边结构，配合防脱棘爪可避免吊索具从钩口滑出，降低作业过程中重物脱钩的风险。从工程图纸标注的尺寸来看，钩柄段直径为φ42，安装时该段需要穿过吊钩横梁的安装孔，上端通过开槽螺母锁紧，因此安装孔的配合公差需控制在H8/f7区间，保证吊钩转动灵活无卡滞，同时轴向窜动量不超过2mm。钩身的核心受力圆弧段设置R45、R94等多段平滑过渡曲率，避免截面突变造成的应力集中，钩身最大截面位置的厚度通过剖面G-G标注，该位置是吊钩承受拉弯复合载荷的危险截面，设计时需根据额定起重量核算该截面的拉应力、弯曲应力合成值，安全系数需满足起重机械安全规范中不低于4倍的要求。

　　从实际使用场景的适配性来看，该吊钩的钩口开口尺寸经过合理设计，可适配常见的吊装带、钢丝绳索具、卸扣等吊具的连接需求，钩身侧面的尺寸标注明确了钩身深度、钩尖与钩柄的相对位置，保证起吊时重物的重心能够落在钩身的受力轴线上，避免起吊后重物发生倾斜、打转。图纸中附带的G-G剖面清晰展示了钩身危险截面的轮廓形状，该截面采用近似梯形的带圆角截面，相比矩形截面能够更好地分散弯曲应力，同时减少锻造过程中的缺陷产生概率，这类吊钩通常采用DG20Mn或者DG34CrMo等优质碳素钢或合金钢锻造加工，成型后需要经过正火、回火处理，消除锻造内应力，同时逐件进行磁粉探伤检测，确保表面及内部无裂纹、白点等影响强度的缺陷，成品吊钩还需要进行2倍额定载荷的静载试验以及1.25倍额定载荷的动载试验，验证变形量与结构可靠性。

　　在安装边界方面，上端直柄段的长度尺寸需匹配吊钩横梁的厚度、推力轴承的高度以及锁紧螺母的安装空间，安装完成后螺母需要设置开口销防松，避免作业过程中螺母回转松脱。钩身的外轮廓尺寸决定了吊钩组的最小回转半径，在设计起重机的起升高度限位时，需要将吊钩自身的高度计入起升行程的计算中，避免吊钩冲顶造成设备损坏。从结构细节来看，钩尖位置的尺寸标注明确了钩尖的厚度与突出长度，既保证钩尖能够顺利穿入吊具的吊环，又避免钩尖过薄受力后发生变形，钩身与钩柄的过渡位置采用大圆角平滑过渡，避免该位置在交变载荷作用下产生疲劳裂纹，延长吊钩的使用寿命。在日常运维中，这类吊钩需要定期检查危险截面的磨损量，当磨损量超过原尺寸的10%时需要做报废处理，同时检查钩口的变形量，当钩口开口度比原尺寸增加15%时也需强制报废，这些设计阶段的尺寸标注也为后续的运维检测提供了基准参考。
