带滑动线性轨道的拾取放置机器人结构

　　这套带滑动线性轨道的拾取放置机构，主要面向3C电子组装、小型五金件分拣、汽车零部件上下料这类节拍要求中等、作业行程覆盖范围较广的产线场景，区别于固定基座的多关节机器人，线性滑动轨道的加入直接拓展了机械臂的作业覆盖半径，能在单条轨道上完成多个工位的物料转移，不用额外增设多台机器人来覆盖不同工位，能有效缩减产线的设备投入成本。从实际功能来看，整套机构的核心逻辑是通过线性轨道的水平滑移配合末端执行器的多自由度动作，完成待加工工件从料仓到加工工位、加工工位到检测工位、检测工位到成品料盘的全流程转移，轨道的滑动副采用低摩擦的滚动接触设计，运行过程中重复定位精度能控制在±0.05mm以内，完全满足小型精密零件的装配对位要求。

　　设计过程中首先考虑的是轨道的负载边界，整套滑动模组的承载能力按照末端负载5kg的工况做的结构校核，轨道的型材选用高强度铝合金挤压成型，截面做了加强筋结构设计，在保证整体刚性的前提下尽可能降低运动部件的自重，减少伺服驱动的负载惯量，提升加减速阶段的运行平稳性，避免高速启停时出现机构抖动导致工件脱落或者对位偏差。安装边界方面，线性轨道的基准安装面做了0.02mm/m的平面度要求，轨道两端设置了硬限位与软限位双重保护结构，硬限位采用聚氨酯缓冲块搭配钢制挡块，能在伺服失控的情况下吸收滑动座的冲击动能，避免机构冲出轨道造成设备损坏，软限位则通过安装在轨道两端的光电传感器触发，在滑动座到达极限位置前提前减速停车，减少硬限位的触发概率。

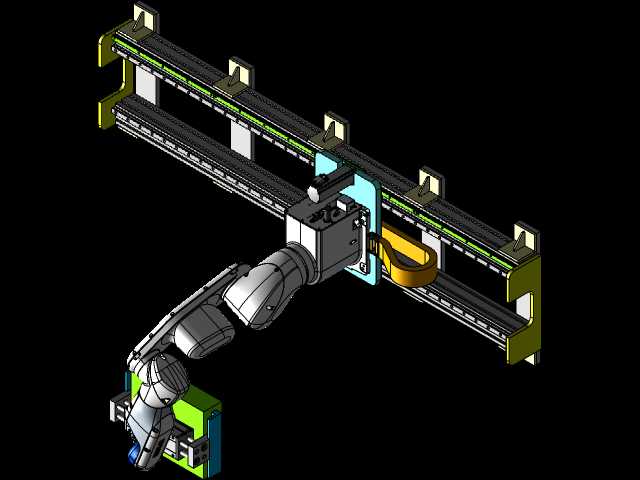

　　机械臂部分的关节布局采用了水平回转+双摆臂的结构，配合线性轨道的X向移动，能覆盖轨道单侧800mm宽度范围内的作业区域，垂直方向的升降行程预留了150mm的调节余量，能适配不同高度的料架与加工工位，末端执行器的安装法兰做了通用化设计，可以根据实际抓取的工件类型更换夹爪、真空吸盘或者磁吸夹具，不用改动臂体的主体结构就能适配不同的生产需求。气路与线路的排布采用了拖链内置的设计，所有动力线、信号线、气管都收纳在轨道侧面的工程塑料拖链内，拖链的弯曲半径按照线缆最小弯曲要求做了匹配，滑动座往复运动过程中不会出现线缆拉扯、气管弯折的情况，能有效降低线路故障的概率。在实际产线适配的时候，这套机构可以直接对接产线的PLC控制系统，轨道的滑移速度、

　　臂体的动作节拍、末端的夹持力都可以根据生产需求做参数调整，针对易碎的薄壁工件可以降低夹持力与运行速度，针对重型金属工件则可以提升夹持力、适当降低加减速参数来保证运行稳定性。结构设计阶段还做了维护便利性的考量，轨道的润滑注油嘴设置在滑动座的侧面，日常维护的时候不用拆解外部护罩就能完成轨道的润滑保养，各个关节的轴承都采用了免维护的密封轴承，能减少日常运维的工作量，护罩的拼接缝隙做了密封处理，能阻挡生产现场的粉尘、切削液进入滑动副与关节内部，延长机构的整体使用寿命。针对不同的产线布局需求，线性轨道的长度还可以根据现场安装空间做定制化调整，轨道的拼接位置做了高精度的定位销结构，多段轨道拼接之后的直线度能保持一致，不会因为拼接出现运行卡顿或者精度下降的问题，安装固定孔采用了长圆孔设计，现场安装的时候可以微调轨道的位置，降低安装基准的施工难度。
