42步进电机正时皮带张紧线性滑台托架

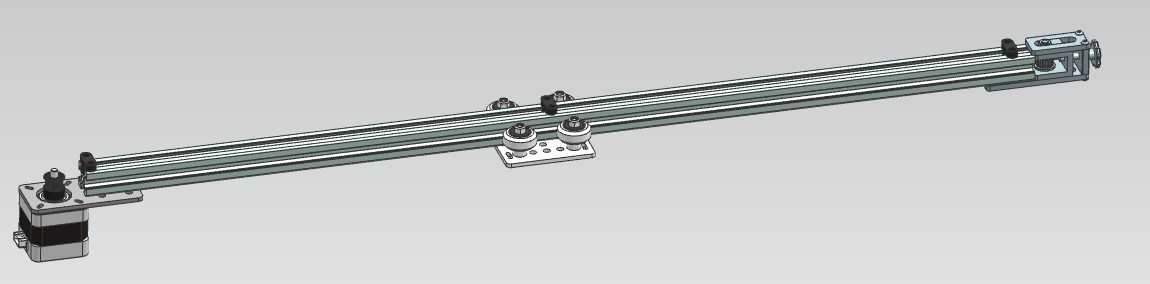

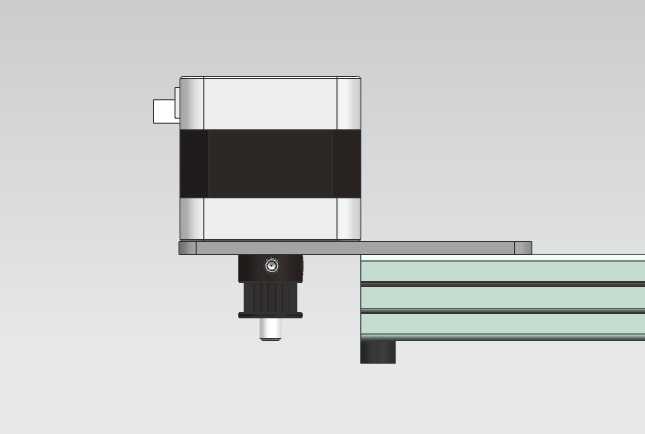

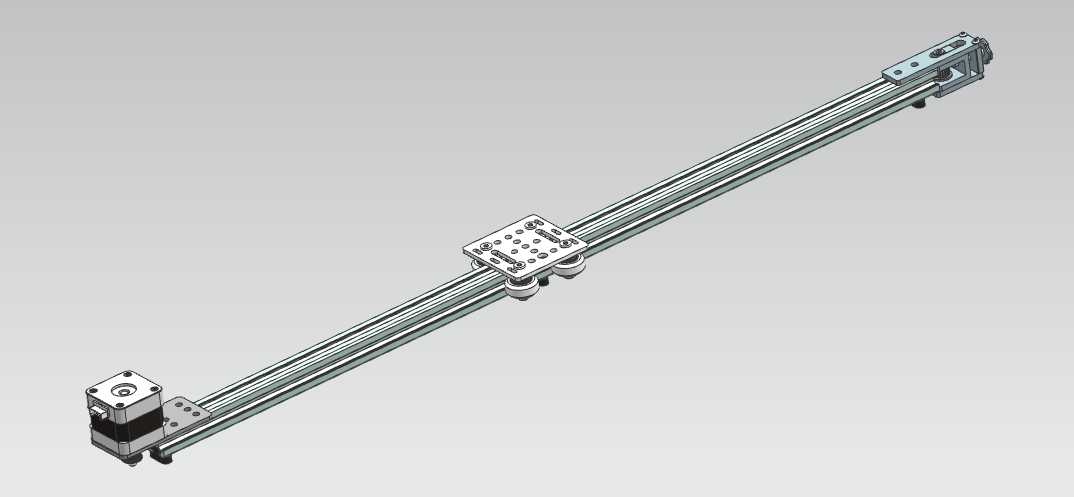

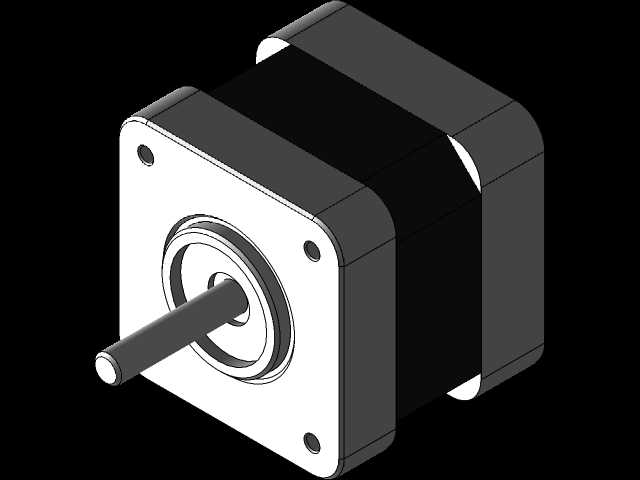

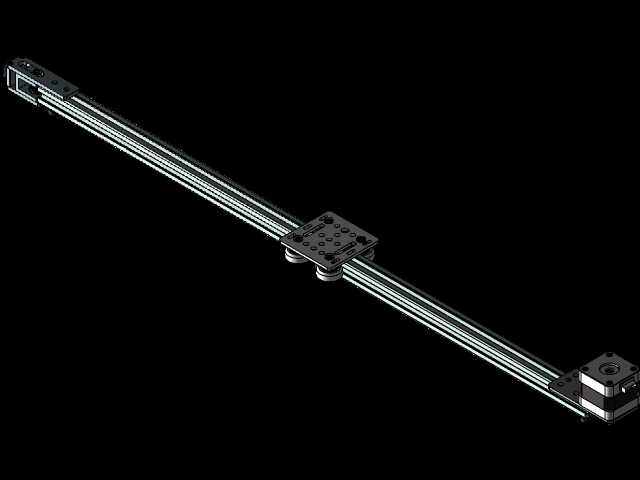

　　这套线性传动托架结构，核心适配NEMA17规格42步进电机的安装使用，采用双光轴导向搭配正时皮带传动的布局，在小型自动化执行场景中有着极高的适配性，常见于桌面级点位移送、小型工装工位的工件换位、检测设备的探头往复驱动、3D打印或小型雕刻设备的轴系传动单元搭建，也可用于教学实验平台的直线运动模块组装，相比丝杆传动结构，皮带传动的托架在长行程移送场景下具备更低的运动惯量，高速往复运行时的噪音控制表现更优，同时张紧结构的集成设计省去了后期额外加装皮带张紧轮的改装工序。从结构功能来看，整套托架集成了电机安装位、双光轴支撑座、皮带张紧调节块、滑动载板四个核心功能单元，电机端直接通过端面安装孔固定在托架端部的立板上，

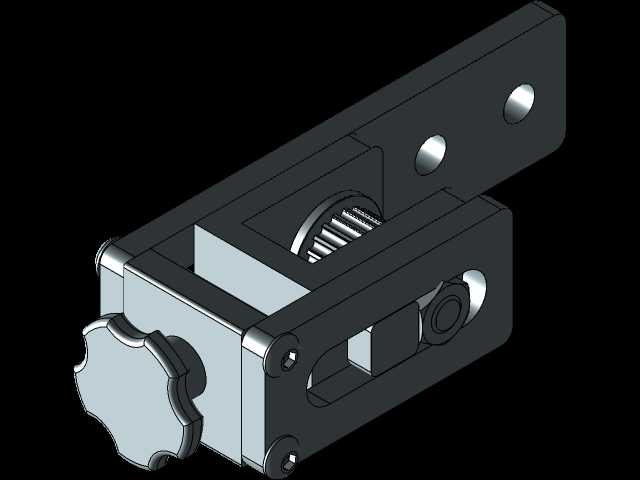

　　电机输出轴可直接适配MXL等小规格同步带轮，无需额外加装转接法兰；两端的支撑座同时承担光轴固定与皮带轮轴支撑的作用，光轴采用过盈配合加顶丝锁紧的方式固定，避免长期运行出现轴体窜动；滑动载板通过四个V形槽轴承与双光轴配合，相比直线轴承的配合形式，V形槽轮对安装平行度的公差容忍度更高，在轻载高速运行时的滚动阻力更小，同时载板表面预留了呈矩阵排布的标准安装孔位，可直接固定执行末端的工装、吸盘、检测探头等功能部件，孔位间距适配常用的小型铝型材安装规格，无需额外打孔即可完成末端负载的固定。设计思路上，这套结构优先考虑了组装调试的便捷性，皮带张紧机构集成在托架的尾端支撑座上，通过调节螺栓的进退即可拉动尾端带轮座沿光轴轴向移动，

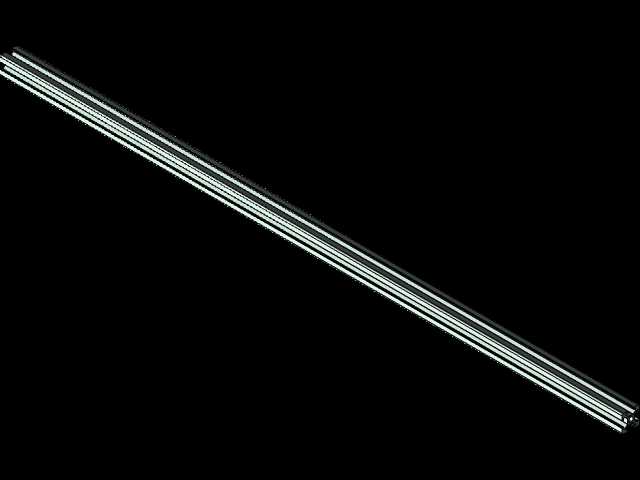

　　实现皮带张紧度的调整，调整到位后通过侧边顶丝即可锁死位置，无需拆解其他部件即可完成张紧力校准；结构上刻意区分了标准件与定制加工件的边界，所有的光轴、轴承、紧固件、同步带轮均采用市面通用的标准规格零件，仅安装立板、滑动载板、张紧座为定制加工件，既降低了整套结构的加工成本，也方便后期维护时快速替换易损零件，避免因非标零件损坏导致整套结构报废。安装边界方面，整套托架的端部安装孔位统一设置在两端支撑座的底面，孔位间距适配2020系列铝型材的槽宽标准，可直接通过T型螺母固定在铝型材框架上，无需额外制作转接安装板；滑动载板的运行平面与托架安装底面的高度差控制在较低范围，可降低整体结构的重心，提升高速运行时的稳定性；

　　电机安装位的端面与光轴轴线的垂直度公差控制在0.05mm以内，可避免带轮安装偏斜导致的皮带跑偏、异常磨损问题；张紧调节的行程预留了足够余量，可适配不同长度规格的同步带安装，在一定范围内调整托架总行程时无需更换张紧结构。实际使用中，这套结构的负载能力适配1kg以内的轻载场景，运行速度可覆盖0-500mm/s的常用区间，重复定位精度可控制在0.1mm级别，完全满足小型自动化设备的点位移送需求，双光轴的导向结构可承受一定的侧向负载，避免单轴导向容易出现的载板偏转问题，V形槽轴承的密封结构可适应多尘的车间环境，相比开放式的直线轴承更不容易进入粉尘导致卡滞。结构组装时需注意先将滑动载板的V形轮预装到载板上，调整轮体与光轴的配合间隙，保证载板沿光轴滑动无卡滞、无明显旷量后再锁紧轮体固定螺丝，之后安装两端的支撑座与电机，套入同步带后再调整尾端的张紧螺栓，张紧力调整到用手指按压皮带中部可下压5-8mm为宜，避免张紧力过大导致电机轴承受额外径向力，缩短电机与带轮轴承的使用寿命。
